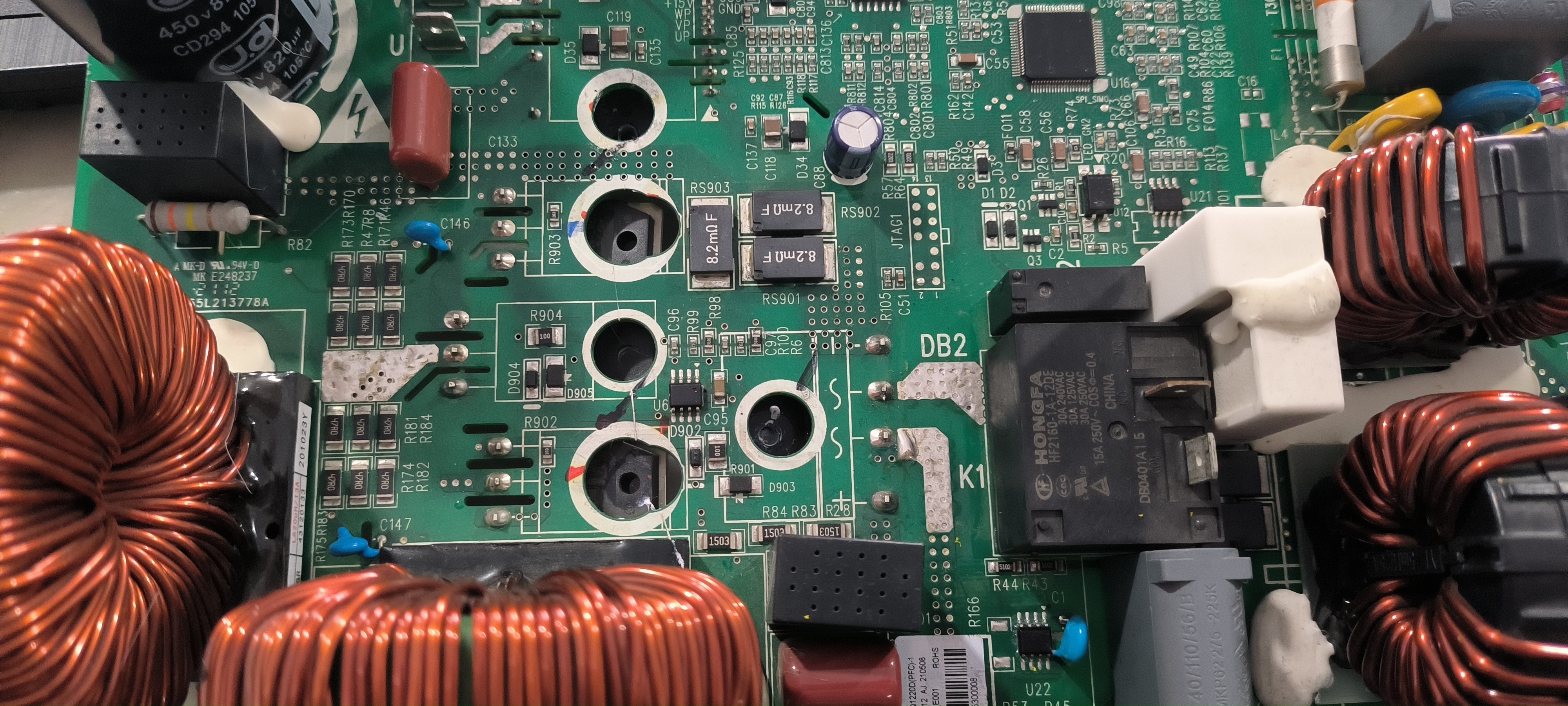

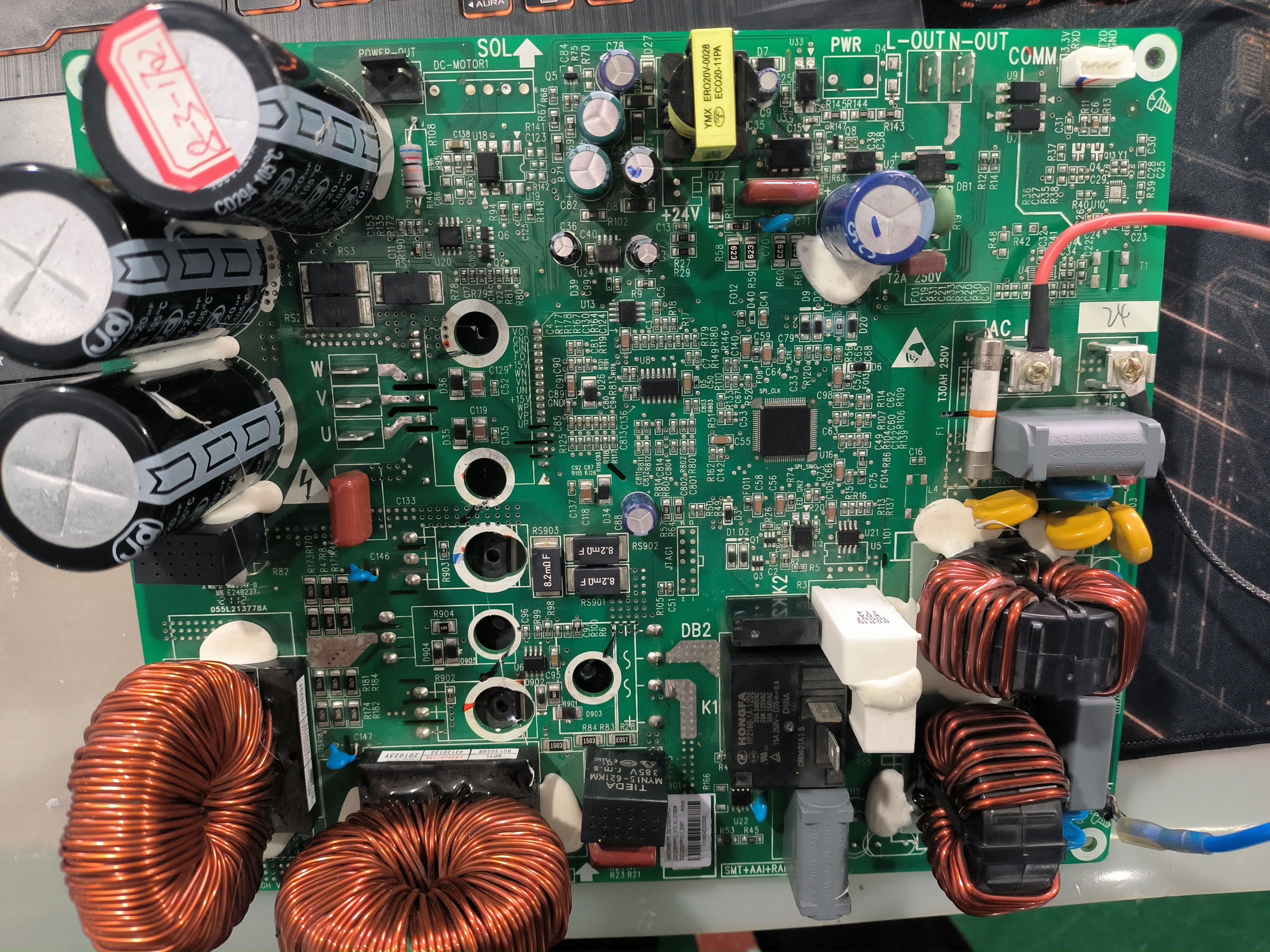

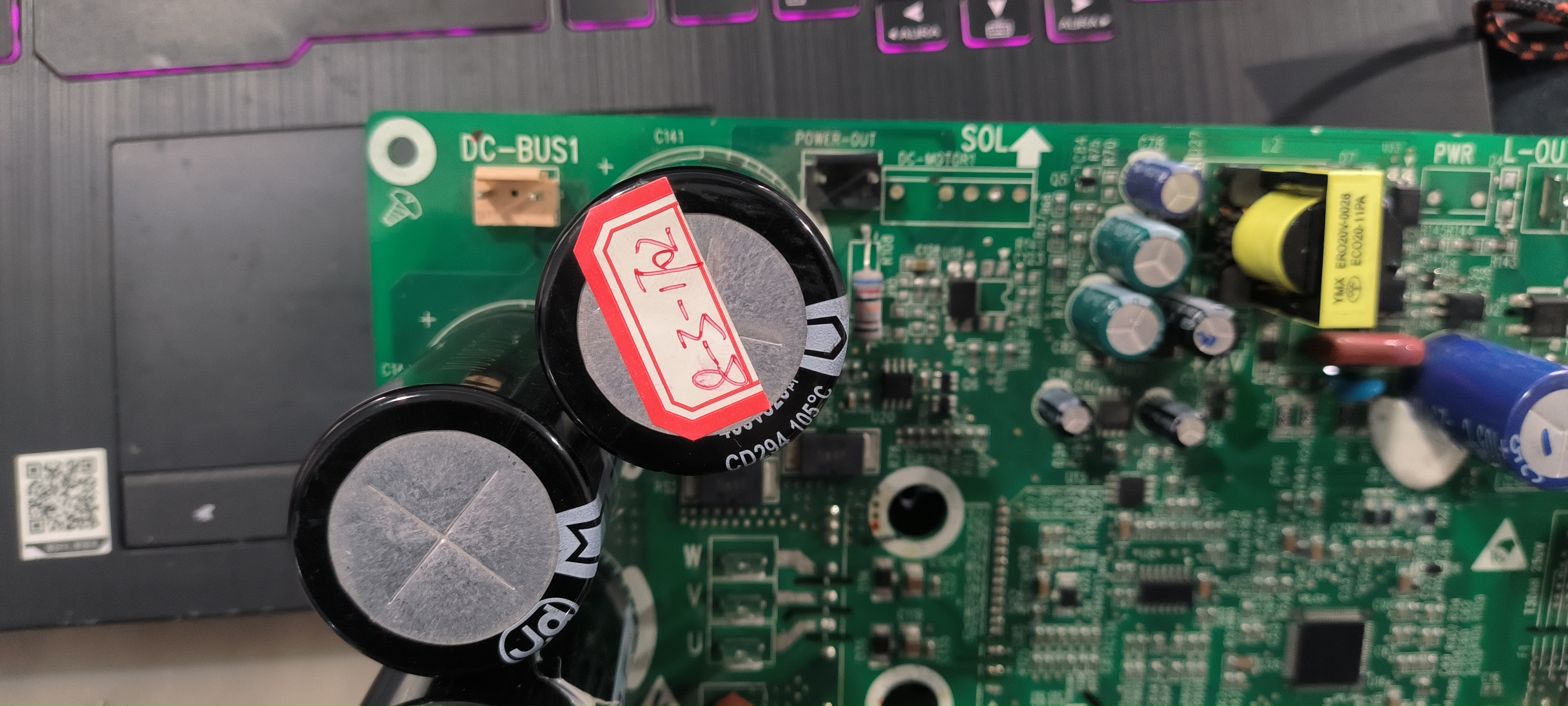

这个空调主板我可以只接电源 不接负载 测量各个点位的电压情况从而判断主板是否完好么？

Question

继电器触点端子那里是否需要连接呢 打算接一个风机是否可行

整流之后经过FPC模块 再经过大电容 有两个直流输出
可以用万用表直接测量这些接口么 包括后面的IPM的输出给压缩机的WUV三个端口也可以不接负载测量电压么

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题分析

你想通过测量空调主板各个点位的电压来判断主板是否完好。具体来说，你想知道：

1. 是否可以只接电源，不接负载，测量各个点位的电压。
2. 继电器触点端子是否需要连接。
3. 是否可以通过测量整流之后的电压来判断主板是否完好。
4. 是否可以通过测量FPC模块和大电容之后的电压来判断主板是否完好。
5. 是否可以通过测量IPM的输出给压缩机的WUV三个端口来判断主板是否完好。

解决方案

1. 只接电源，不接负载，测量各个点位的电压：理论上可以，但需要注意的是，电源可能会有电压波动，影响测量结果。建议在电源稳定后进行测量。
2. 继电器触点端子是否需要连接：一般来说，继电器触点端子需要连接，以便控制电流的流通。建议连接继电器触点端子，以便正常工作。
3. 整流之后的电压测量：可以通过测量整流之后的电压来判断主板是否完好。建议使用万用表测量整流之后的电压。
4. FPC模块和大电容之后的电压测量：可以通过测量FPC模块和大电容之后的电压来判断主板是否完好。建议使用万用表测量FPC模块和大电容之后的电压。
5. IPM的输出给压缩机的WUV三个端口测量：可以通过测量IPM的输出给压缩机的WUV三个端口来判断主板是否完好。建议使用万用表测量IPM的输出给压缩机的WUV三个端口。

核心代码

// 读取电压值
int read_voltage(int pin) {
    int voltage = analogRead(pin);
    return voltage;
}

// 测量整流之后的电压
int measure_voltage_after_rectifier() {
    int voltage = read_voltage(A0);
    return voltage;
}

// 测量FPC模块和大电容之后的电压
int measure_voltage_after_fpc_and_capacitor() {
    int voltage = read_voltage(A1);
    return voltage;
}

// 测量IPM的输出给压缩机的WUV三个端口
int measure_voltage_of_ipm_output() {
    int voltage = read_voltage(A2);
    return voltage;
}

注意

• 以上代码仅供参考，具体实现需要根据实际情况进行调整。
• 请注意电压测量的安全性，避免接触高压电源。
• 请注意继电器触点端子的连接，避免电流不流通。
