STM32CubeIDE定时器应用控制电机转速

Question

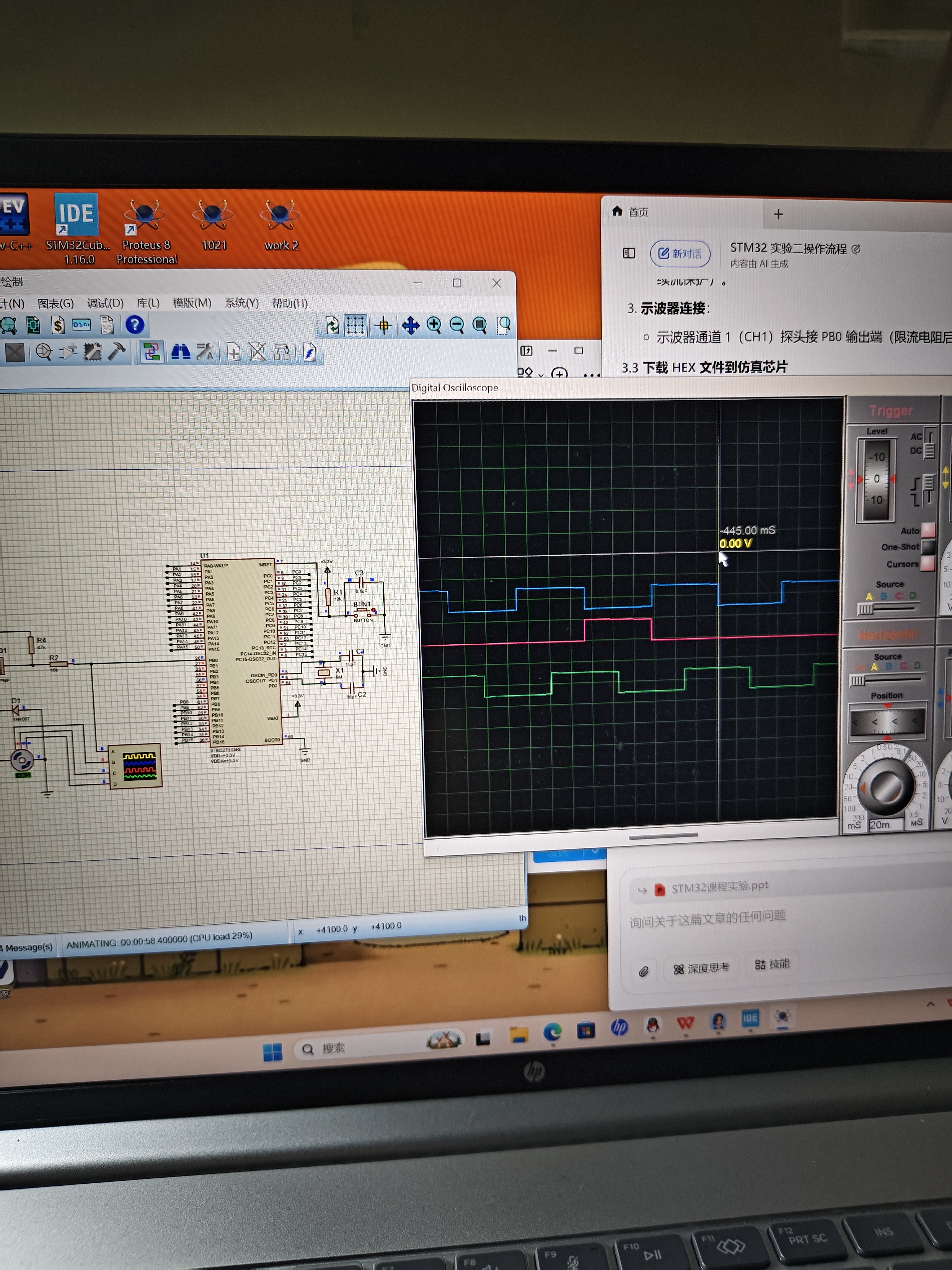

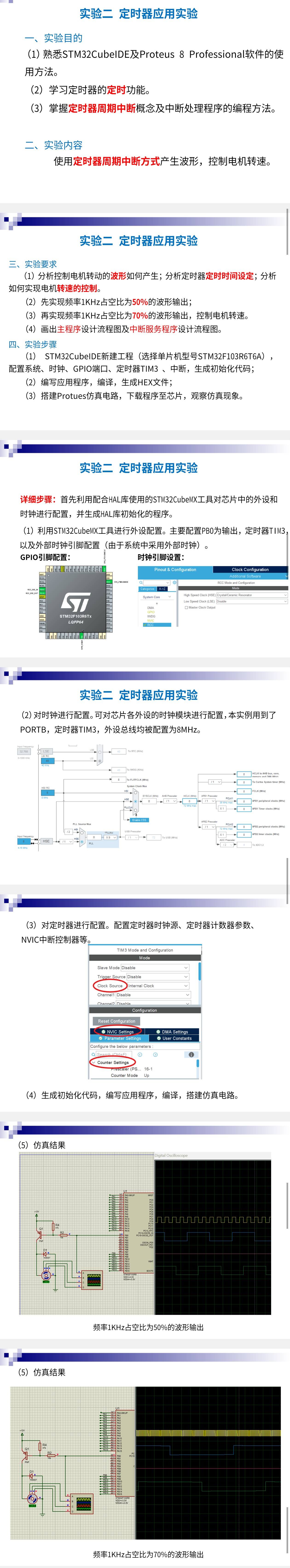

STM32课程实验，询问解答，出来的结果要么是上面那条线是直的，要么是周期不对

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题分析

你正在使用STM32CubeIDE开发板，尝试使用定时器来控制电机转速。然而，实验结果显示，电机转速的波形可能是直线的，也可能是周期不对的。

可能原因

1. 定时器配置错误：可能是定时器的配置不正确，导致电机转速的波形出现问题。
2. 电机驱动逻辑错误：电机驱动逻辑可能存在错误，导致电机转速的波形出现问题。
3. STM32CubeIDE环境配置错误：可能是STM32CubeIDE环境配置不正确，导致电机转速的波形出现问题。

解决方案

1. 检查定时器配置：检查定时器的配置是否正确，确保定时器的时钟源、分频因子、计数器模式等参数都设置正确。
2. 检查电机驱动逻辑：检查电机驱动逻辑是否正确，确保电机驱动逻辑的实现符合电机的工作原理。
3. 检查STM32CubeIDE环境配置：检查STM32CubeIDE环境配置是否正确，确保环境配置的设置符合实验要求。

核心代码

// 定时器配置
TIM_HandleTypeDef htim2;
htim2.Instance = TIM2;
htim2.Init.Prescaler = 0;
htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
htim2.Init.Period = 1000; // 1ms

// 电机驱动逻辑
void motor_driver(void) {
    if (TIM_GetITStatus(TIM2, TIM_IT_UPDATE) != RESET) {
        // 电机转速控制逻辑
        if (TIM_GetCounter(TIM2) >= 500) {
            // 电机转速增加
            GPIO_WriteBit(GPIOA, GPIO_PIN_5, Bit_SET);
        } else {
            // 电机转速减少
            GPIO_WriteBit(GPIOA, GPIO_PIN_5, Bit_RESET);
        }
        TIM_ClearITPendingBit(TIM2, TIM_IT_UPDATE);
    }
}

注意

上述代码仅供参考，具体的实现需要根据实验要求和电机的工作原理进行调整。
