Tecplot打开文件报错

Question

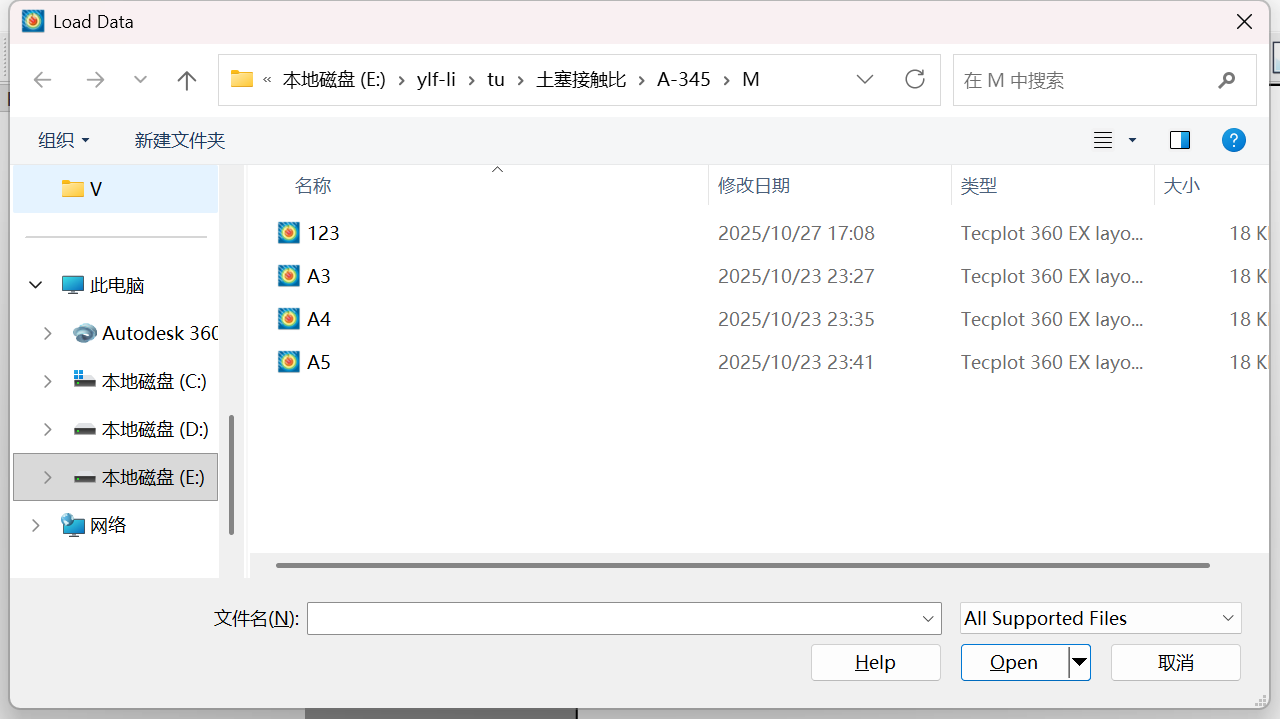

这个问题有方法能解决嘛，一直报错，显示这个，打不开，是我之前保存的tecplot形式文件打不开如图2

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案让您满意，请采纳、点赞、关注，非常感谢！
.
每日一句正能量，让它带给您好心情：每天给自己一个希望，试着不为明天烦恼，不为昨天叹息。
.

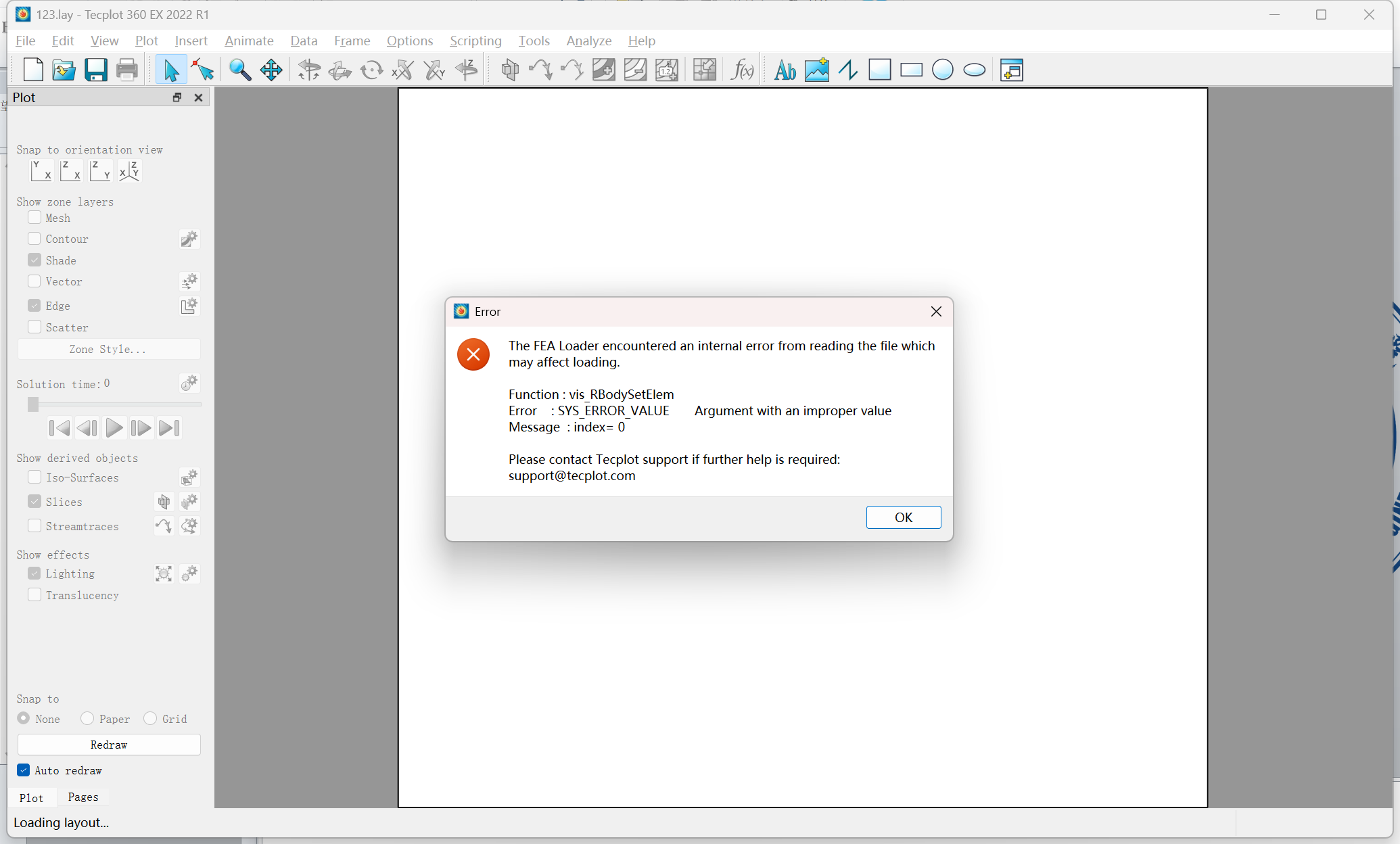

您好，我看到了您在使用Tecplot 360时遇到的问题。根据您提供的错误信息截图和描述，这是一个在读取特定文件（尤其是来自Abaqus的ODB文件）时，Tecplot的FEA加载器内部发生的错误。

这个错误 SYS ERROR VALUE: Argument with an improper value 并伴随 index=0 的提示，通常指向文件中的数据与Tecplot FEA加载器的预期格式存在不匹配，导致其在处理某个数据元素（很可能是第0个元素）时失败。

问题分析与解决方案

这个问题并非无解，您可以尝试以下几种方法，建议按顺序操作：

方法一：检查并转换Abaqus ODB文件（最推荐）

直接从Abaqus生成的ODB文件可能包含一些Tecplot无法完美解析的复杂数据或元素类型。最佳实践是先在Abaqus中将数据导出为Tecplot兼容的通用格式。

1. 在Abaqus/CAE中操作：

• 打开您的Abaqus模型数据库（.cae）文件，或者直接打开结果（.odb）文件。
• 进入 Visualization 模块。
• 在菜单栏中，选择 File -> Export -> **Field Output...**。
• 在导出对话框中，进行以下关键设置：
• File Format: 选择 Tecplot。
• Frames: 选择您希望导出的分析步和增量步。
• Output Variables: 确保选择了您需要可视化的变量（如应力S、应变E、位移U等）。
• Setup: 在设置中，尝试选择不同的 Interpolation 方法（例如，Averaged at nodes 通常兼容性更好）。

1. 在Tecplot中打开：

• 完成导出后，您会得到一个或多个 .dat 或 .plt 文件。
• 在Tecplot中打开这个新导出的文件，而不是原始的 .odb 文件。

这种方法绕过了Tecplot内置的FEA加载器直接解析复杂二进制ODB文件的过程，成功率极高。

方法二：更新Tecplot版本

您使用的是2022 R1版本。软件bug是导致此类问题的常见原因。

• 访问Tecplot官网，检查是否有可用的更新（如2022 R2, 2023 R1等）。新版本通常会修复之前版本中发现的文件加载器bug。
• 如果可能，将软件更新到最新版本，然后再次尝试打开您的文件。

方法三：简化模型或数据

如果上述方法无效，或者您处理的不是Abaqus ODB文件，问题可能出在数据本身。

• 检查数据文件： 确保您的数据文件没有损坏。可以尝试用文本编辑器打开（如果是可读格式），检查开头部分的数据结构是否正确。
• 简化模型： 如果您有创建该数据文件的权限（例如，来自CFD或FEA求解器），尝试导出一个简化版本的模型：
• 移除复杂的边界条件、自定义结果等。
• 尝试输出为不同的、更简单的数据格式，如 CSV 或 Tecplot ASCII 格式，然后再导入Tecplot。

方法四：联系Tecplot官方技术支持

正如错误提示框中所建议的，如果所有自助方法都失败了，联系官方支持是最直接有效的途径。

• 准备材料： 在联系他们之前，请准备好以下信息，这将极大帮助他们诊断问题：

1. 您使用的 Tecplot完整版本号（Help -> About Tecplot 360 EX）。
2. 产生错误的 数据文件（如果可以提供）。
3. 清晰的 错误信息截图（您已经提供了）。
4. 您生成这个数据文件所用的 软件和版本（例如，Abaqus 2022）。
5. 您已经尝试过的解决步骤。

发送邮件至：[e-mail]

总结

对于您“有的abaqus odb文件也打不开”的情况，首要且最推荐的解决方案就是方法一：从Abaqus中导出为Tecplot格式，再导入Tecplot进行后处理。这几乎是处理Abaqus与Tecplot数据交互的标准工作流，能规避掉绝大部分兼容性问题。

希望这些方法能帮助您解决问题！如果尝试后有新的情况，欢迎补充信息。
