matlab，刚学，机械臂

Question

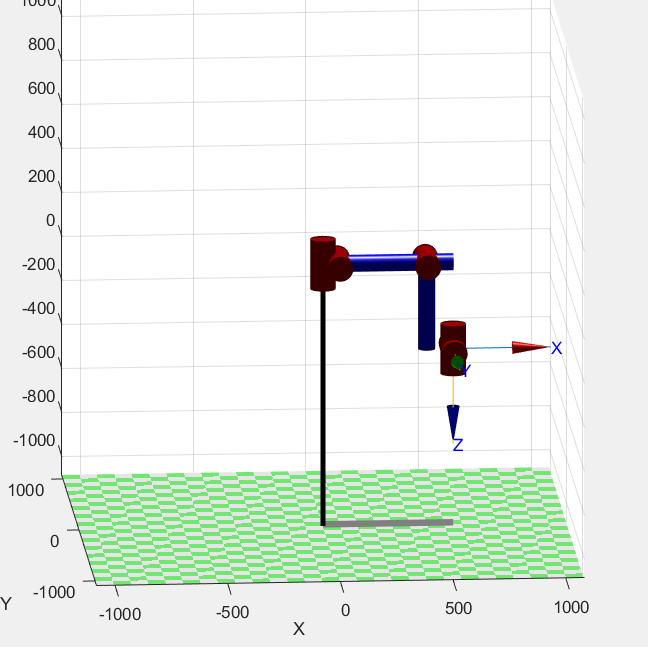

matlab中这个蓝色杆为啥连接不到下一个红色关节？刚学习，不是很精通。希望大家帮助我解答一下，感谢！

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 由于没有看到具体的代码和模型构建情况，很难确切知道蓝色杆连接不到下一个红色关节的具体原因。可能涉及到模型构建的几何关系定义、坐标变换、运动学方程设置等方面的问题。
2. 解决方案：
   - 检查模型构建代码：
   • 确认在构建机械臂模型时，蓝色杆和红色关节的几何位置定义是否正确。例如，如果使用Link对象构建机械臂，要确保每个连杆的长度、扭转角、偏距等参数设置准确。
     matlab % 示例创建一个简单的2R机械臂 L1 = Link([0 0 0.5 0], 'd', 'theta', 'alpha', 'a'); L2 = Link([0 0 0.5 0], 'd', 'theta', 'alpha', 'a'); myRobot = SerialLink([L1 L2], 'name', '2R Robot');
   • 这里的连杆参数需要根据实际机械臂的尺寸和运动学特性来准确设置。
   • 检查坐标变换：
   • 机械臂各部分之间的连接通常依赖于坐标变换。确保从蓝色杆到红色关节的坐标变换逻辑正确。可以查看是否正确定义了关节坐标系之间的关系，以及如何将蓝色杆的末端坐标转换到红色关节所在的坐标系。
   • 例如，在计算机械臂末端位置时，会用到一系列的齐次坐标变换矩阵。
     matlab % 计算2R机械臂末端位置 q1 = pi/4; q2 = pi/3; T = L1.fkine([q1 0])*L2.fkine([0 q2]); end_pos = T(1:3,4);
   • 这里通过正向运动学计算得到末端位置，在这个过程中坐标变换的正确性很关键。
   • 检查运动学方程：
   • 确认机械臂运动学方程的推导和实现是否正确。如果在求解机械臂逆运动学时出现问题，可能会导致连接关系看起来不正确。可以检查逆运动学求解算法的实现，比如使用数值方法或解析方法求解逆运动学。
   • 例如，使用解析法求解2R机械臂逆运动学：
     matlab % 已知末端位置 [x y] x = 0.8; y = 0.6; L1 = 0.5; L2 = 0.5; q2 = atan2(y,x) - atan2(L2*sin(atan2(y,x)),L1 + L2*cos(atan2(y,x))); q1 = atan2(y - L2*sin(q2),x - L2*cos(q2));
3. 不同解决方案的优缺点：
   - 检查模型构建代码：
   • 优点：直接从机械臂模型构建的基础层面查找问题，能快速定位几何参数设置错误等基础问题。
   • 缺点：如果模型构建代码本身逻辑复杂，排查起来可能比较耗时，需要对模型构建的原理和代码逻辑有深入理解。
   • 检查坐标变换：
   • 优点：针对机械臂连接中关键的坐标关系进行检查，能有效发现由于坐标转换错误导致的连接问题。
   • 缺点：涉及到较多的数学知识和坐标变换原理，对理论基础要求较高，理解和排查问题可能有一定难度。
   • 检查运动学方程：
   • 优点：聚焦于机械臂运动学核心问题，能发现因运动学方程推导或实现错误而引起的连接异常。
   • 缺点：运动学方程通常较为复杂，尤其是对于复杂机械臂，检查和调试起来比较困难，需要对运动学理论有较好的掌握。
4. 总结：
   - 要解决蓝色杆连接不到下一个红色关节的问题，需要从机械臂模型构建的各个方面进行细致检查，包括几何参数定义、坐标变换和运动学方程等。通过逐步排查这些可能出现问题的环节，找到并解决导致连接异常的原因。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
