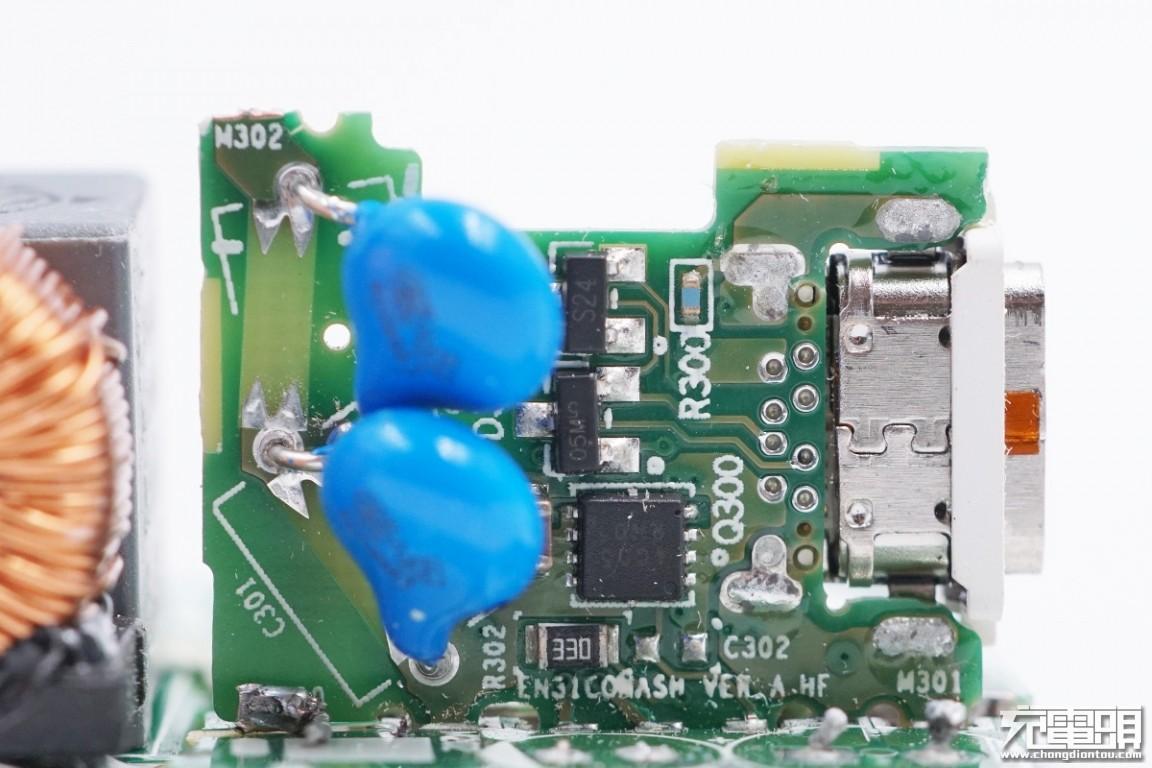

下面的图片中,Y电容的PCB封装上引脚上各画了两个尖角,这两个尖角的作用是什么?是为了ESD时放电用的吗?还是其他原因,有没有专家解释下

下面的图片中,Y电容的PCB封装上引脚上各画了两个尖角,这两个尖角的作用是什么?是为了ESD时放电用的吗?还是其他原因,有没有专家解释下

ESD 的尖端放电一般为 0.4mm ,图片中的放电间隙远大于这个。
Y电容,是安规电容,一般用在火线对地,零线对地。要求直流耐压也要大于 2500V 。
图中这个间隙放电,是用来防雷击的,220/380V 室外架空电源线会有雷击的危险。这个间隙放电是为了预防雷击用的。
