labview中的两个控件怎么连接

Question

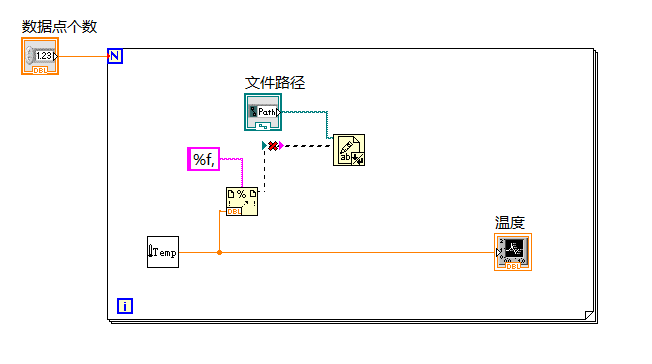

创建一个 VI，可以把温度数据以文本格式添加到某个文件中。该 VI 使用 For 循环产生温度数据，并将它们存储到一个文件中。在每个循环期间，都要把数据转换成字符串，添加一个逗号作为分隔符，并将字符串添加到文件中。为什么我在连接格式化写入文件和写入文本文件两个控件的连接一直不正确？我到底应该要怎么连接两个控件？

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 要在LabVIEW中实现将温度数据以特定格式（文本且带逗号分隔）添加到文件中，需要使用For循环来生成数据，将数据转换为字符串并添加逗号，然后写入文件。关键在于如何在LabVIEW的控件之间建立正确的连接，以实现数据的转换、组合和写入操作。
2. 解决方案：
   - 步骤1：创建前面板
   • 放置一个“文件对话框”控件，用于选择要写入的文件路径。
   • 放置一个“数值显示控件”，用于显示当前生成的温度数据（可用于调试）。
   • 放置一个“字符串显示控件”，用于显示最终要写入文件的字符串内容。
   • 步骤2：创建程序框图
   • 放置一个“For循环”，假设要生成10个温度数据，设置循环次数为10。
   • 在For循环内部：
   • 放置一个“随机数发生器”，设置其输出范围为合理的温度范围，比如0到100。
   • 将“随机数发生器”的输出连接到“数值显示控件”，用于显示当前温度值。
   • 放置一个“数值至字符串转换”函数，将生成的温度数值转换为字符串。
   • 放置一个“字符串连接”函数，在转换后的字符串后添加逗号。可以先创建一个常量字符串“,”，然后将其与转换后的温度字符串连接。
   • 将“字符串连接”函数的输出连接到“字符串显示控件”，用于显示每次循环生成的完整字符串。
   • 在For循环外部：
   • 放置一个“写入文件”函数。
   • 将“文件对话框”控件的“文件路径”输出连接到“写入文件”函数的“文件路径”输入。
   • 将“字符串显示控件”的输出连接到“写入文件”函数的“输入字符串”输入。
3. 代码示例：
   - 以下是简化后的LabVIEW代码示例（以文本形式表示连接关系）：
   • 前面板：
   • 文件对话框控件 -> 写入文件函数（文件路径输入）
   • 数值显示控件 <- 随机数发生器 <- For循环
   • 字符串显示控件 <- 字符串连接函数 <- 数值至字符串转换函数 <- 随机数发生器 <- For循环
   • 程序框图：
     For循环：
     随机数发生器 -> 数值显示控件
     随机数发生器 -> 数值至字符串转换函数 -> 字符串连接函数（输入1：数值至字符串转换函数输出；输入2：常量字符串“,”） -> 字符串显示控件
     For循环结束后：
     字符串显示控件 -> 写入文件函数（输入字符串输入）
     文件对话框控件（文件路径输出） -> 写入文件函数（文件路径输入）
4. 多种解决方案及优缺点：
   - 方案一：使用基本函数
   • 优点：
   • 基本函数如“随机数发生器”“数值至字符串转换”“字符串连接”“写入文件”等是LabVIEW中最基础和常用的，易于理解和掌握，适合初学者。
   • 可以很清晰地看到数据处理的每一个步骤，便于调试和修改。
   • 缺点：
   • 代码可能会比较冗长，尤其是在处理复杂数据格式或更多功能时，需要连接多个基本函数，增加了连线的复杂度。
   • 方案二：使用数组和簇
   • 优点：
   • 可以将多个温度数据存储在数组中，然后一次性进行处理和转换，减少了循环内的操作次数，提高了效率。
   • 对于更复杂的数据结构（如包含多个不同类型数据的簇），可以方便地进行组织和管理。
   • 缺点：
   • 对于初学者来说，数组和簇的概念相对较难理解，需要更多的学习成本。
   • 在某些情况下，可能会过度使用数组和簇，导致代码可读性下降。
5. 总结：
   通过上述步骤和方法，您可以在LabVIEW中实现将温度数据以文本格式添加到文件中的功能。在连接控件时，要确保数据的流向和类型匹配，根据实际需求选择合适的函数和数据结构来处理数据。如果对效率要求较高或数据结构较为复杂，可以考虑使用数组和簇等更高级的方法；如果是初学者，从基本函数入手逐步构建程序是比较合适的。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
