pcb绘制铺铜间距错误

Question

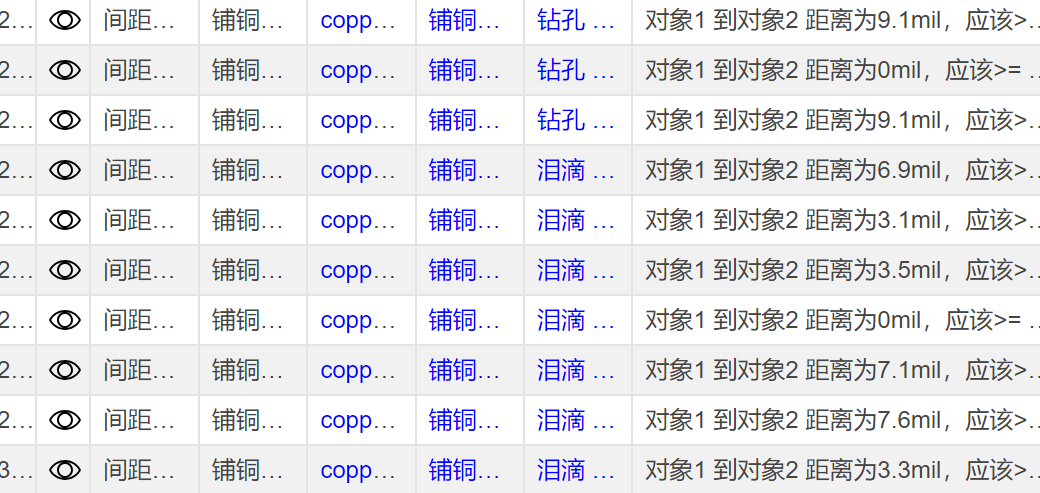

嘉立创EDA专业版间距错误（铺铜区域到过孔、导线、贴片焊盘、泪滴）

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解决方案

根据你的问题描述，似乎是嘉立创EDA专业版的pcb绘制铺铜间距设置有误。以下是可能的解决方案：

1. 检查设置: 确保你已经正确设置了铺铜区域的间距参数，包括过孔、导线、贴片焊盘和泪滴的间距。
2. 参考用户手册: 查看嘉立创EDA专业版的用户手册，了解如何正确设置铺铜区域的间距参数。
3. 检查版本更新: 确保你已经安装了最新的版本，可能有bug修复或新功能添加。
4. 尝试重置设置: 尝试重置设置，重新设置铺铜区域的间距参数。

核心代码

如果你需要通过代码来设置铺铜区域的间距参数，可能需要使用嘉立创EDA专业版的API或脚本语言（如Python或VB.NET）。具体代码取决于你使用的版本和语言。

例如，在Python中，你可能需要使用以下代码：

import pcbnew

# 获取当前设计
design = pcbnew.GetDesign()

# 获取铺铜区域
copper_zone = design.GetCopperZone()

# 设置间距参数
copper_zone.SetClearance(0.1)  # 例子：设置过孔间距为0.1mm
copper_zone.SetViaClearance(0.2)  # 例子：设置导线间距为0.2mm
copper_zone.SetPadClearance(0.3)  # 例子：设置贴片焊盘间距为0.3mm
copper_zone.SetDripClearance(0.4)  # 例子：设置泪滴间距为0.4mm

请注意，这是示例代码，具体代码取决于你使用的版本和语言。

如果你需要更多帮助，请提供更多信息或代码片段。
