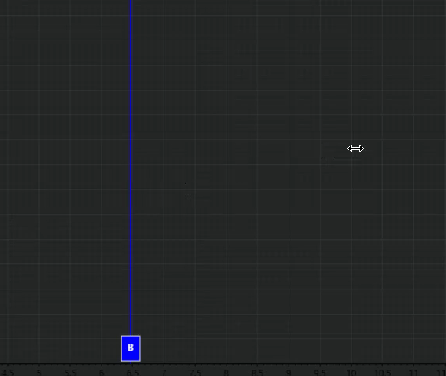

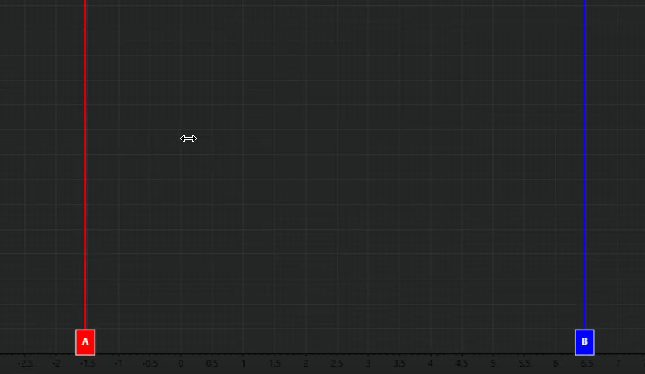

在我的WPF项目中有个scotplot控件，控件版本V5.1.17，现在出现鼠标放置在游标线上不能变成移动光标，而是需要离开游标线才能变成移动光标
// 创建游标
private void CreateCursors(ScottPlot.Plot plt)
{
if (plt == null) return;
// 移除已存在的游标
RemoveCursors(plt);
// 获取X轴范围来设置初始位置
var xRange = plt.Axes.Bottom.Range;
double xMin = xRange.Min;
double xMax = xRange.Max;
double xSpan = xMax - xMin;
// 确保有有效的X轴范围
if (xSpan <= 0)
{
xMin = 0;
xMax = 1;
xSpan = 1;
}
// 设置初始位置：A在30%位置，B在70%位置，确保最小间距
double minSpacing = 0.1 * xSpan; // 最小间距为X轴范围的10%
double posA = xMin + 0.3 * xSpan;
double posB = xMin + 0.7 * xSpan;
// 确保游标之间有足够的间距
if (posB - posA < minSpacing)
{
posA = xMin + 0.4 * xSpan;
posB = xMin + 0.6 * xSpan;
}
// 创建游标A（红色）
_cursorA = plt.Add.VerticalLine(posA);
_cursorA.IsDraggable = true;
_cursorA.Color = new ScottPlot.Color(255, 0, 0); // 红色
_cursorA.LineWidth = 2;
_cursorA.Label.Text = "A";
_cursorA.Label.BackgroundColor = new ScottPlot.Color(255, 0, 0);
_cursorA.Label.ForeColor = ScottPlot.Colors.White;
_cursorA.Label.FontSize = 12;
_cursorA.Label.Padding = 8;
_cursorA.Label.BorderColor = ScottPlot.Colors.White;
_cursorA.Label.BorderWidth = 1;
_cursorA.Label.OffsetX = 0;
_cursorA.Label.OffsetY = -30f; // 使用 float 类型
// 创建游标B（蓝色）
_cursorB = plt.Add.VerticalLine(posB);
_cursorB.IsDraggable = true;
_cursorB.Color = new ScottPlot.Color(0, 0, 255); // 蓝色
_cursorB.LineWidth = 2;
_cursorB.Text = "B";
_cursorB.Label.BackgroundColor = new ScottPlot.Color(0, 0, 255);
_cursorB.Label.ForeColor = ScottPlot.Colors.White;
_cursorB.Label.FontSize = 12;
_cursorB.Label.Padding = 8;
_cursorB.Label.BorderColor = ScottPlot.Colors.White;
_cursorB.Label.BorderWidth = 1;
_cursorB.Label.OffsetX = 0;
_cursorB.Label.OffsetY = -30f; // 使用 float 类型
UpdateCursorPositions();
// 设置鼠标事件
SetupCursorMouseEvents(plt);
}
// 更新游标标签位置，使其始终保持在图表上边沿
private void UpdateCursorLabelPositions(ScottPlot.Plot plt)
{
if (_cursorA == null || _cursorB == null) return;
try
{
// 获取图表的数据区域
var dataArea = plt.RenderManager.LastRender.DataRect;
// 计算标签应该放置的位置（在图表顶部）
// 使用固定像素偏移，确保标签始终在图表上边沿
float labelOffsetY = -35f; // 使用 float 类型
// 更新游标A的标签位置
_cursorA.Label.OffsetY = labelOffsetY;
// 更新游标B的标签位置
_cursorB.Label.OffsetY = labelOffsetY;
}
catch (Exception ex)
{
System.Diagnostics.Debug.WriteLine($"Error updating cursor label positions: {ex.Message}");
}
}
// 移除游标
private void RemoveCursors(ScottPlot.Plot plt)
{
if (plt == null) return;
// 移除鼠标事件处理
RemoveCursorMouseEvents();
if (_cursorA != null)
{
plt.Remove(_cursorA);
_cursorA = null;
}
if (_cursorB != null)
{
plt.Remove(_cursorB);
_cursorB = null;
}
}
// 更新游标的外观，反映选中状态
private void UpdateCursorAppearance()
{
if (_cursorA == null || _cursorB == null) return;
// 保持游标A的默认外观
_cursorA.LineWidth = 2f; // 使用 float 类型
_cursorA.Label.Text = "A";
_cursorA.Label.BackgroundColor = new ScottPlot.Color(255, 0, 0);
// 保持游标B的默认外观
_cursorB.LineWidth = 2f; // 使用 float 类型
_cursorB.Label.Text = "B";
_cursorB.Label.BackgroundColor = new ScottPlot.Color(0, 0, 255);
// 刷新显示
if (this.FindName("WpfPlot") is ScottPlot.WPF.WpfPlot sp)
{
sp.Refresh();
}
}
// 设置游标鼠标事件
private void SetupCursorMouseEvents(ScottPlot.Plot plt)
{
if (plt == null) return;
// 为WPF控件添加鼠标事件处理
// 使用FindName方法获取WpfPlot控件
var wpfPlot = this.FindName("WpfPlot") as ScottPlot.WPF.WpfPlot;
if (wpfPlot == null) return;
wpfPlot.MouseDown += OnWpfPlotMouseDown;
wpfPlot.MouseMove += OnWpfPlotMouseMove;
wpfPlot.MouseUp += OnWpfPlotMouseUp;
wpfPlot.MouseLeave += OnWpfPlotMouseLeave;
}
// 移除游标鼠标事件
private void RemoveCursorMouseEvents()
{
// 使用FindName方法获取WpfPlot控件
var wpfPlot = this.FindName("WpfPlot") as ScottPlot.WPF.WpfPlot;
if (wpfPlot == null) return;
wpfPlot.MouseDown -= OnWpfPlotMouseDown;
wpfPlot.MouseMove -= OnWpfPlotMouseMove;
wpfPlot.MouseUp -= OnWpfPlotMouseUp;
wpfPlot.MouseLeave -= OnWpfPlotMouseLeave;
}
// 鼠标按下事件处理
private void OnWpfPlotMouseDown(object sender, System.Windows.Input.MouseButtonEventArgs e)
{
if (_cursorA == null || _cursorB == null) return;
var wpfPlot = sender as ScottPlot.WPF.WpfPlot;
if (wpfPlot == null) return;
// 获取鼠标在控件内的像素坐标
var mousePoint = e.GetPosition(wpfPlot);
var mousePixel = new ScottPlot.Pixel(mousePoint.X, mousePoint.Y);
try
{
// 使用更精确的坐标转换方法
var mouseData = wpfPlot.Plot.GetCoordinates(mousePixel, wpfPlot.Plot.Axes.Bottom, wpfPlot.Plot.Axes.Left);
// 获取图表渲染信息以更精确计算
var renderInfo = wpfPlot.Plot.RenderManager.LastRender;
// 检查渲染信息是否有效（不使用 == null，因为它是结构体）
if (renderInfo.DataRect.Width <= 0 || renderInfo.DataRect.Height <= 0)
return;
// 计算数据坐标到像素坐标的转换比例
double dataWidth = wpfPlot.Plot.Axes.Bottom.Range.Span;
double pixelWidth = renderInfo.DataRect.Width;
double pixelsPerDataUnit = pixelWidth / dataWidth;
// 使用更小的像素容差（4像素），但提高检测精度
double pixelTolerance = 4.0;
// 将游标位置转换为像素坐标进行比较
double cursorAPixelX = renderInfo.DataRect.Left + (_cursorA.Position - wpfPlot.Plot.Axes.Bottom.Range.Min) * pixelsPerDataUnit;
double cursorBPixelX = renderInfo.DataRect.Left + (_cursorB.Position - wpfPlot.Plot.Axes.Bottom.Range.Min) * pixelsPerDataUnit;
double mouseX = mousePixel.X;
// 检查是否点击了游标A（使用像素坐标比较）
if (Math.Abs(mouseX - cursorAPixelX) <= pixelTolerance)
{
_isDraggingCursorA = true;
_cursorDragStartX = mouseData.X;
wpfPlot.CaptureMouse();
System.Diagnostics.Debug.WriteLine($"Started dragging Cursor A - Pixel distance: {Math.Abs(mouseX - cursorAPixelX)}");
return;
}
// 检查是否点击了游标B（使用像素坐标比较）
if (Math.Abs(mouseX - cursorBPixelX) <= pixelTolerance)
{
_isDraggingCursorB = true;
_cursorDragStartX = mouseData.X;
wpfPlot.CaptureMouse();
System.Diagnostics.Debug.WriteLine($"Started dragging Cursor B - Pixel distance: {Math.Abs(mouseX - cursorBPixelX)}");
return;
}
}
catch (Exception ex)
{
System.Diagnostics.Debug.WriteLine($"Error in mouse down: {ex.Message}");
}
// 如果点击了其他地方，释放鼠标捕获
wpfPlot.ReleaseMouseCapture();
}
// 鼠标移动事件处理
private void OnWpfPlotMouseMove(object sender, System.Windows.Input.MouseEventArgs e)
{
if (_cursorA == null || _cursorB == null) return;
var wpfPlot = sender as ScottPlot.WPF.WpfPlot;
if (wpfPlot == null) return;
var mousePoint = e.GetPosition(wpfPlot);
var mousePixel = new ScottPlot.Pixel(mousePoint.X, mousePoint.Y);
try
{
// 获取图表渲染信息
var renderInfo = wpfPlot.Plot.RenderManager.LastRender;
// 检查渲染信息是否有效
if (renderInfo.DataRect.Width <= 0 || renderInfo.DataRect.Height <= 0)
return;
// 计算数据坐标到像素坐标的转换比例
double dataWidth = wpfPlot.Plot.Axes.Bottom.Range.Span;
double pixelWidth = renderInfo.DataRect.Width;
double pixelsPerDataUnit = pixelWidth / dataWidth;
// 使用像素坐标进行更精确的悬停检测
double pixelTolerance = 6.0; // 稍微增大容差以改善用户体验
// 将游标位置转换为像素坐标
double cursorAPixelX = renderInfo.DataRect.Left + (_cursorA.Position - wpfPlot.Plot.Axes.Bottom.Range.Min) * pixelsPerDataUnit;
double cursorBPixelX = renderInfo.DataRect.Left + (_cursorB.Position - wpfPlot.Plot.Axes.Bottom.Range.Min) * pixelsPerDataUnit;
double mouseX = mousePixel.X;
bool isNearCursorA = Math.Abs(mouseX - cursorAPixelX) <= pixelTolerance;
bool isNearCursorB = Math.Abs(mouseX - cursorBPixelX) <= pixelTolerance;
// 设置鼠标光标样式
if (isNearCursorA || isNearCursorB)
{
wpfPlot.Cursor = System.Windows.Input.Cursors.SizeWE;
System.Diagnostics.Debug.WriteLine($"Cursor near line - A: {isNearCursorA}, B: {isNearCursorB}, Distance A: {Math.Abs(mouseX - cursorAPixelX)}, Distance B: {Math.Abs(mouseX - cursorBPixelX)}");
}
else
{
wpfPlot.Cursor = System.Windows.Input.Cursors.Arrow;
}
}
catch (Exception ex)
{
System.Diagnostics.Debug.WriteLine($"Error in mouse move: {ex.Message}");
}
try
{
var mouseData = wpfPlot.Plot.GetCoordinates(mousePixel, wpfPlot.Plot.Axes.Bottom, wpfPlot.Plot.Axes.Left);
// 获取X轴范围用于边界检查和间距计算
var xRange = wpfPlot.Plot.Axes.Bottom.Range;
double xSpan = xRange.Span;
// 固定间距模式：最小间距为X轴范围的1%
double minSpacing = 0.01 * xSpan;
// 拖动游标A
if (_isDraggingCursorA)
{
double newPosition = mouseData.X;
// 边界检查：限制在X轴范围内
newPosition = Math.Max(xRange.Min, Math.Min(xRange.Max, newPosition));
// 固定间距模式：防止游标A和B重叠
if (_cursorB != null)
{
// 如果A试图越过B，保持最小间距
if (newPosition > _cursorB.Position - minSpacing)
{
newPosition = _cursorB.Position - minSpacing;
}
// 确保A在B的左侧
if (newPosition >= _cursorB.Position)
{
newPosition = _cursorB.Position - minSpacing;
}
}
_cursorA.Position = newPosition;
UpdateCursorPositions();
// 更新标签位置
UpdateCursorLabelPositions(wpfPlot.Plot);
wpfPlot.Refresh();
return;
}
// 拖动游标B
if (_isDraggingCursorB)
{
double newPosition = mouseData.X;
// 边界检查：限制在X轴范围内
newPosition = Math.Max(xRange.Min, Math.Min(xRange.Max, newPosition));
// 固定间距模式：防止游标A和B重叠
if (_cursorA != null)
{
// 如果B试图越过A，保持最小间距
if (newPosition < _cursorA.Position + minSpacing)
{
newPosition = _cursorA.Position + minSpacing;
}
// 确保B在A的右侧
if (newPosition <= _cursorA.Position)
{
newPosition = _cursorA.Position + minSpacing;
}
}
_cursorB.Position = newPosition;
UpdateCursorPositions();
// 更新标签位置
UpdateCursorLabelPositions(wpfPlot.Plot);
wpfPlot.Refresh();
return;
}
}
catch (Exception ex)
{
System.Diagnostics.Debug.WriteLine($"Error in drag handling: {ex.Message}");
}
}
// 鼠标释放事件处理
private void OnWpfPlotMouseUp(object sender, System.Windows.Input.MouseButtonEventArgs e)
{
var wpfPlot = sender as ScottPlot.WPF.WpfPlot;
if (wpfPlot != null)
{
// 释放鼠标捕获
wpfPlot.ReleaseMouseCapture();
}
_isDraggingCursorA = false;
_isDraggingCursorB = false;
System.Diagnostics.Debug.WriteLine("Stopped dragging cursors");
}
// 鼠标离开事件处理
private void OnWpfPlotMouseLeave(object sender, System.Windows.Input.MouseEventArgs e)
{
var wpfPlot = sender as ScottPlot.WPF.WpfPlot;
if (wpfPlot != null)
{
// 释放鼠标捕获
wpfPlot.ReleaseMouseCapture();
}
_isDraggingCursorA = false;
_isDraggingCursorB = false;
}
// 更新游标位置到ViewModel
private void UpdateCursorPositions()
{
if (_cursorA == null || _cursorB == null) return;
var vm = this.DataContext as ViewModels.OscilloscopeViewModel;
if (vm != null)
{
vm.UpdateCursorPositions(_cursorA.Position, _cursorB.Position);
}
// 更新游标外观
//UpdateCursorAppearance();
}
