数电红绿灯故障检测系统

Question

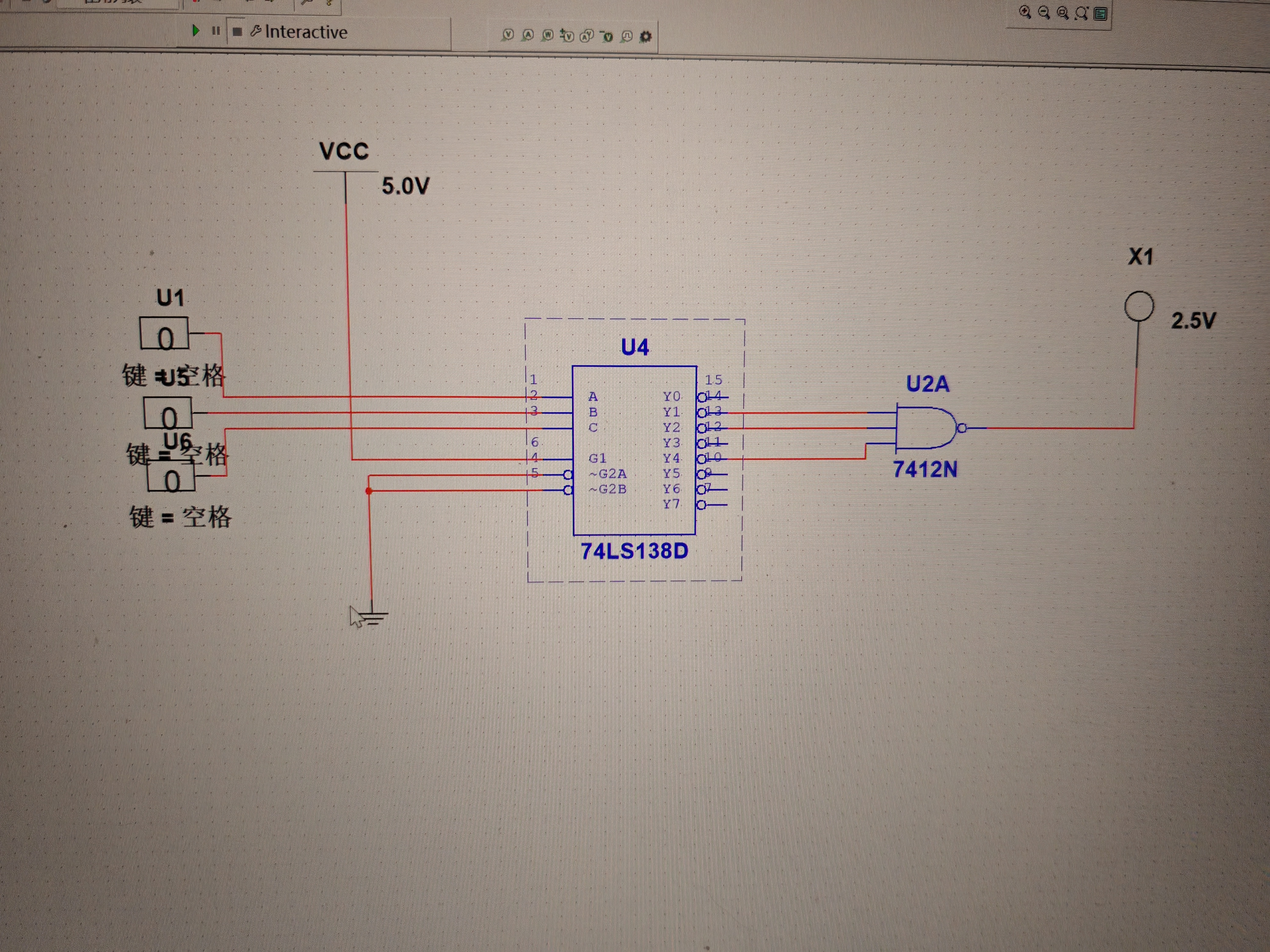

2．74LS138 3线-8线译码器设计
要求：用3线-8线译码器（74LS138）和与非门电路设计交通信号灯监视电路。R、Y、G分别表示红黄绿三个交通灯，用逻辑电平表示，1为灯亮，0为灯熄。L为监视输出，用逻辑灯表示，正常时L=1，

故障时L=0。

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题分析

你需要设计一个交通信号灯监视电路，使用74LS138 3线-8线译码器和与非门电路。该电路需要检测红绿灯的状态，并输出逻辑电平表示灯的亮灭状态。

解决方案

1. 74LS138 3线-8线译码器的使用：首先，需要了解74LS138的工作原理。该译码器接受3线的输入（A、B、C），并输出8线的编码结果。可以使用以下公式计算输出结果：

   A	B	C	输出
   0	0	0	0000
   0	0	1	0001
   0	1	0	0010
   0	1	1	0011
   1	0	0	0100
   1	0	1	0101
   1	1	0	0110
   1	1	1	0111

2. 与非门电路的设计：需要设计与非门电路来检测红绿灯的状态。可以使用以下逻辑表达式：

   R = !L Y = !M G = !H

   其中，R、Y、G分别表示红黄绿三个交通灯的状态，L、M、H分别表示对应的输入信号。

核心代码

#include <stdint.h>

void traffic_light_monitor(uint8_t L, uint8_t M, uint8_t H) {
    uint8_t R = !L;
    uint8_t Y = !M;
    uint8_t G = !H;

    // 输出红黄绿灯的状态
    printf("R: %d, Y: %d, G: %d\n", R, Y, G);
}

注意

该代码仅提供了核心逻辑，需要根据具体的硬件和电路设计进行调整和扩展。
