请教汇聚层交换机管理地址配置问题

Question

最近在配置一幅拓扑图的时候，遇到交换机管理地址的配置问题，想请教大家：

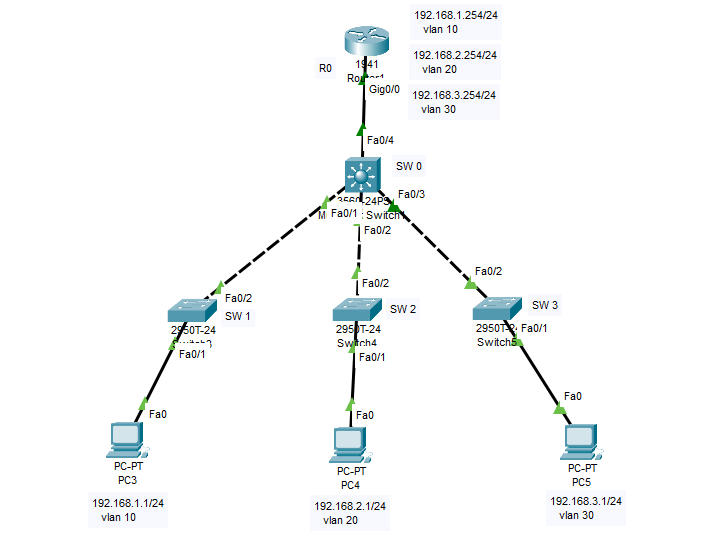

拓扑图如下：

拓扑说明：
1、该拓扑为单臂路由，接入层交换机SW1．Sw2．Sw3，汇聚层交换机Sw0，核心层为一台路由器R0。
2、三层交换机Sw0不开启路由功能，其fa0/1-4四个端口均设置为trunk；SW1．Sw2．Sw3的fa0/2口也设置为trunk，确保接入层和汇聚层之间的链路可以通过所有vlan流量，且汇聚层所有vlan的流量均可通过三层交换机fa0/4口进入路由器R0。
3、在Sw0．SW1．Sw2．Sw3上均创建vlan10．vlan20、vlan30，将SW1．Sw2．Sw3的fa0/1口分别接入vlan10、vlan20、vlan30。
4、在R0上进入端口g0/0，创建g0/0.10，以802.1q模式封装，配置IP地址192.168.1.254作为vlan10的网关；创建g0/0.20，以802.1q模式封装，配置IP地址192.168.2.254作为vlan20的网关；创建g0/0.30，以802.1q模式封装，配置IP地址192.168.3.254作为vlan30的网关，然后开启g0/0端口。
至此，该网络配置完成，三个vlan之间可以正常通信。
为了便于远程管理，我给R0设置了ssh login local登陆模式，配置了管理地址192.168.4.1 255.255.255.255，经检验，三台PC端均可远程登录R0；我又给SW1配置了ssh 本地用户远程登录模式，进入端口vlan 10，配置管理IP地址为192.168.1.2 255.255.255.0，开启vlan 10端口。经检验，PC３可以正常远程登录SW1。
但在配置三层交换机Sw0的管理地址上遇到了困难，先后尝试了两种办法均告失败：
1、我把Sw0看作一台二层交换机，进入vlan 10接口，为vlan 10配置IP地址192.168.1.3 255.255.255.0作为管理地址。按照我的理解，此时Sw0．SW1的管理地址和PC3的IP地址均属于同一网段（192.168.1.0/24），PC3应该可以像远程管理SW1一样远程管理Sw0，但实际情况是，这样一来，PC3虽然可以实现对Sw０的远程管理，但其对外通信完全中断，根本无法ping通网关192.168.1.254/24，更无法与PC4、PC5通信。这种情况应该如何理解？是否可以这样理解，这种设置实际上开启了三层交换机Sw0的路由功能，为vlan10配置的管理地址192.168.1.3 255.255.255.0实际上成为了vlan10的网关？R0的路由功能被完全替代？
2、我把Sw0看作一台路由器，进入lookback 0 端口，为其配置IP地址192.168.4.2 255.255.255.255 作为管理地址，使用本机测试可以联通。但无论是使用PC端还是R0，均无法远程登录Sw0，配置失败。
我很想知道，我的问题出在哪里？如果需要配置Sw0的管理地址，应该如何配置？非常感谢！

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 涉及到单臂路由拓扑中汇聚层交换机（Sw0）管理地址的配置。需要考虑如何在该网络环境下为Sw0分配合适的管理地址，并且要确保其与其他设备之间的网络连通性。
   - 要明确管理地址的用途，例如用于远程管理交换机，需要保证通过该地址能够正常登录到交换机进行配置和管理操作。
2. 解决方案：
   - 首先，需要确定汇聚层交换机Sw0的接口配置。假设Sw0有一个VLAN接口（例如VLAN 100）用于管理。
   - 配置VLAN 100：
   switch(config)#vlan 100 switch(config - vlan)#name management
   - 为VLAN 100配置接口IP地址：
   switch(config)#interface vlan 100 switch(config - if)#ip address 192.168.100.1 255.255.255.0
   - 确保核心层路由器R0与Sw0之间的连接配置正确。如果是通过Trunk链路连接，需要确保Trunk允许VLAN 100通过：
   switch(config)#interface GigabitEthernet0/1 switch(config - if)#switchport mode trunk switch(config - if)#switchport trunk allowed vlan 100
   在路由器R0上相应接口配置：
   router(config)#interface GigabitEthernet0/0 router(config - if)#no shutdown router(config - if)#encapsulation dot1Q 100 router(config - if)#ip address 192.168.100.2 255.255.255.0
   - 这样配置后，就可以通过192.168.100.1这个管理地址远程登录到汇聚层交换机Sw0进行管理。
3. 不同方案优缺点：
   - 优点：
   • 这种基于VLAN接口配置管理地址的方式清晰明了，便于管理和维护。不同的管理功能可以通过不同的VLAN进行隔离，增强了网络的安全性。例如，可以将管理VLAN与业务VLAN分开，防止管理流量对业务的干扰。
   • 配置相对简单，易于理解和实施。对于网络工程师来说，熟悉VLAN和接口配置的基本命令后，能够快速完成管理地址的配置。
   • 缺点：
   • 需要额外配置VLAN，增加了一定的配置工作量。如果网络中VLAN数量较多，可能会增加管理的复杂性。
   • 对于一些简单的网络环境，如果不需要复杂的VLAN划分，这种方式可能会显得有些“大材小用”，增加了不必要的资源消耗。
4. 总结：
   - 为汇聚层交换机配置管理地址时，要根据网络拓扑结构和需求合理规划。通过配置VLAN接口并分配IP地址，可以实现远程管理交换机。在配置过程中，要注意与其他设备（如核心层路由器）的连接配置，确保网络连通性。同时，要权衡配置的复杂性和实际需求，选择合适的管理地址配置方案。

请注意，以上代码中的接口名称（如GigabitEthernet0/1、GigabitEthernet0/0等）是示例，实际配置中应根据实际网络设备接口进行修改。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
