请教链路冗余配置（etherchannel）配置问题

Question

最近在完成一幅拓扑图时，遇到一处etherchannel配置问题，想请教大家：

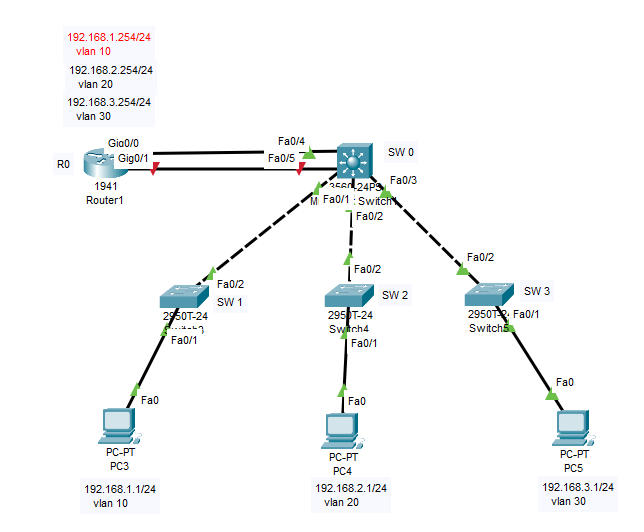

拓扑图如下：

拓扑配置说明如下：
1、该拓扑为单臂路由，接入层交换机SW1．Sw2．Sw3，汇聚层交换机Sw0，核心层为一台路由器R0。
2、三层交换机Sw0不开启路由功能，其fa0/1-4四个端口均设置为trunk；SW1．Sw2．Sw3的fa0/2口也设置为trunk，确保接入层和汇聚层之间的链路可以通过所有vlan流量，且汇聚层所有vlan的流量均可通过三层交换机fa0/4口进入路由器R0。
3、在Sw0．SW1．Sw2．Sw3上均创建vlan10．vlan20、vlan30，将SW1．Sw2．Sw3的fa0/1口分别接入vlan10、vlan20、vlan30。
4、在R0上进入端口g0/0，创建g0/0.10，以802.1q模式封装，配置IP地址192.168.1.254作为vlan10的网关；创建g0/0.20，以802.1q模式封装，配置IP地址192.168.2.254作为vlan20的网关；创建g0/0.30，以802.1q模式封装，配置IP地址192.168.3.254作为vlan30的网关，然后开启g0/0端口。
至此，该网络配置完成，三个vlan之间可以正常通信。

此时，我需要在R0与Sw0之间配置冗余链路，但R0的g0/0端口分为g0/0.10、g0/0.20、g0/0.30，而SW0朝向R0的端口为trunk,这种复杂的情况，是否可以配置冗余链路？如果可以，该如何操作？
非常感谢！

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

链路冗余配置（EtherChannel）问题解决方案

根据你的描述，似乎你遇到的问题是关于EtherChannel的配置。EtherChannel是一种技术，用于在多个链路之间建立一个逻辑链路，以提高网络的可靠性和可用性。

问题分析

从你的描述中，我们可以看出，你的拓扑图中有四个交换机（SW1、SW2、SW3和SW0），其中SW0是汇聚层交换机，其他三个是接入层交换机。你的问题可能是关于如何配置EtherChannel来连接这些交换机。

解决方案

为了解决这个问题，我们需要了解EtherChannel的基本配置步骤：

1. 配置EtherChannel组: 在每个交换机上创建一个EtherChannel组，例如在SW1上创建一个名为"Channel1"的EtherChannel组。
2. 配置链路成员: 将每个链路添加到EtherChannel组中，例如在SW1上将接口GigabitEthernet1/0/1和GigabitEthernet1/0/2添加到"Channel1"组中。
3. 配置EtherChannel参数: 配置EtherChannel的参数，例如负载均衡算法、链路监控等。

核心配置代码

以下是核心配置代码：

// 在SW1上创建EtherChannel组
interface Port-Channel 1
  description Channel1
  switchport mode trunk
  switchport trunk allowed vlan 10-20

// 将链路成员添加到EtherChannel组
interface GigabitEthernet1/0/1
  description Link1
  switchport mode trunk
  switchport trunk allowed vlan 10-20
  channel-group 1 mode active

interface GigabitEthernet1/0/2
  description Link2
  switchport mode trunk
  switchport trunk allowed vlan 10-20
  channel-group 1 mode active

注意

以上代码仅供参考，具体配置依赖于你的网络环境和需求。请确保在实际配置之前备份你的配置文件，并在测试环境中进行测试。

如果你有任何进一步的问题或需要更多帮助，请随时告诉我。
