检查优化线路板线路图

Question

#使用四个18650电池盒做一个大容量充电宝
#每一个电池盒是4串，最后组合就是4串4并
#第一次画线路图，不知道这样画是否对，充电宝主板有连接0V，3.7V，7.4V，11.1V，14.8V的焊盘
#请教各位如何画线路图，如何优化
#线路板我打算用铜板自己蚀刻

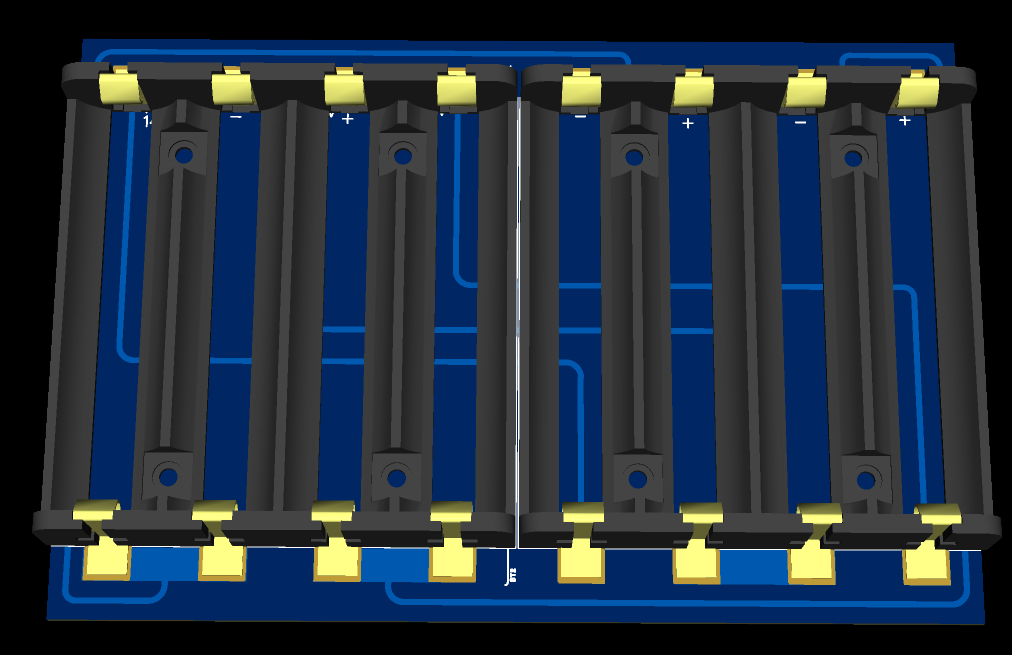

每个面有两个18650电池盒

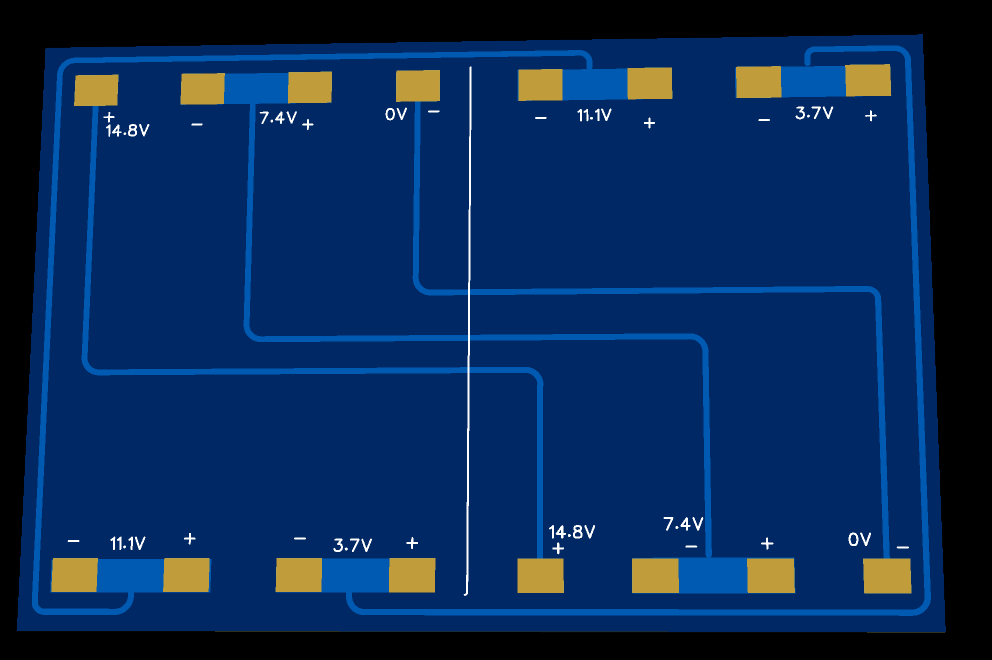

我画的布线图

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题分析

你正在设计一个大容量充电宝，使用四个18650电池盒，每个电池盒有4串电池，最后组合成4串4并。你的问题是关于线路板的线路图设计，特别是如何连接0V、3.7V、7.4V、11.1V和14.8V的焊盘。

解决方案

1. 确定电池串并连接方式：首先，你需要确定电池串并连接方式。一般来说，4串4并的连接方式如下：

• 4串电池连接在一起，形成一个电池组。
• 4个电池组并联在一起，形成一个大电池组。

1. 设计线路图：根据电池串并连接方式，设计线路图。确保线路图清晰，易于理解。
2. 连接0V、3.7V、7.4V、11.1V和14.8V的焊盘：连接0V、3.7V、7.4V、11.1V和14.8V的焊盘时，需要注意以下几点：

• 0V焊盘通常连接在电池组的负极端。
• 3.7V、7.4V、11.1V和14.8V的焊盘通常连接在电池组的正极端。
• 确保连接的焊盘清晰，易于识别。

1. ** pcb工艺**：最后，确保 pcb工艺符合设计要求，确保线路图的清晰度和可靠性。
