关于#pcb工艺#的问题：这是用嘉立创画的一个NFC卡，但是我焊接好贴片LED之后，靠近手机感应

Question

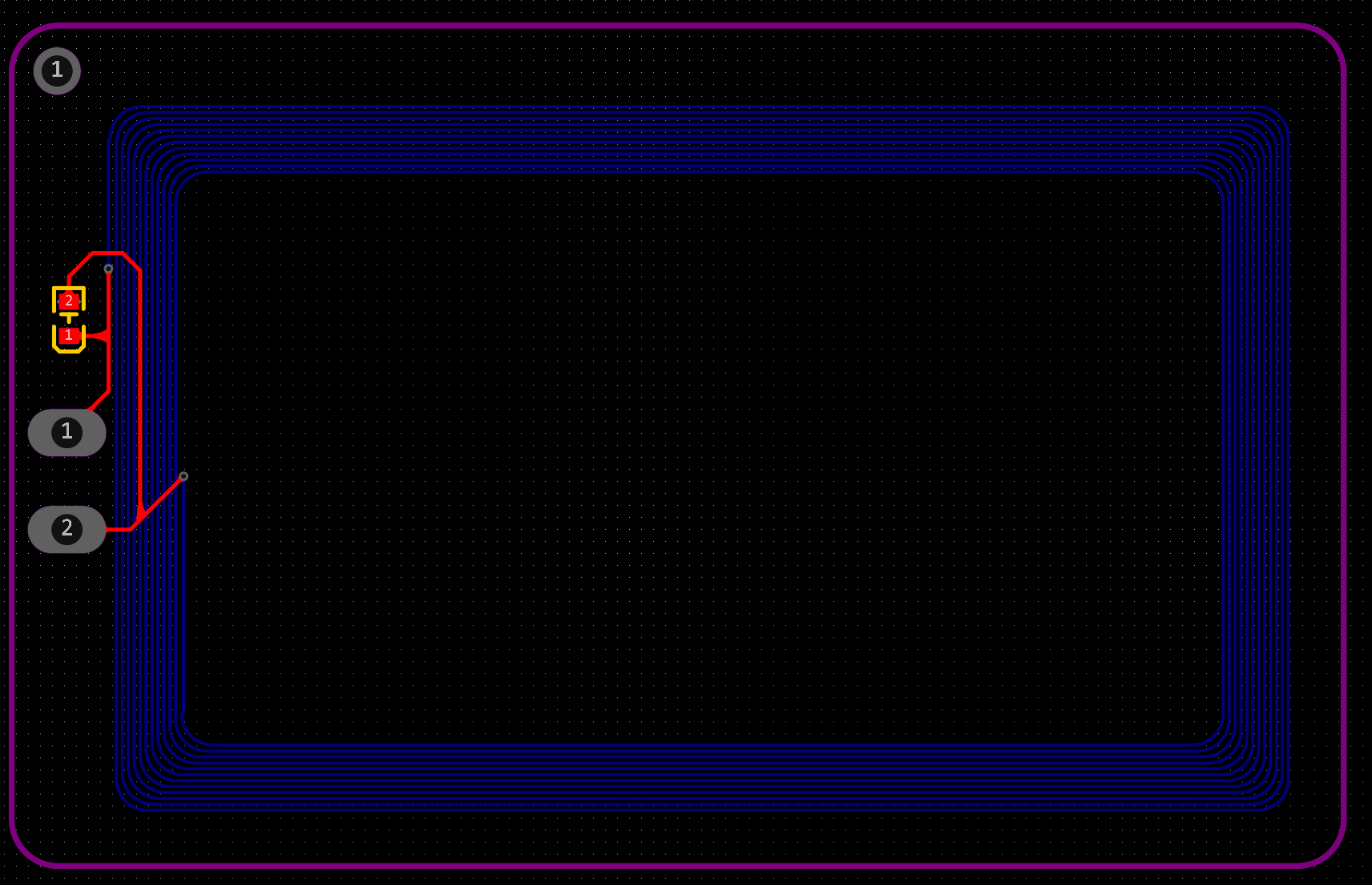

这是用嘉立创画的一个NFC卡，但是我焊接好贴片LED之后，靠近手机感应，LED并不亮，我不知道是什么原因，希望各位可以帮忙解答

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 焊接贴片LED后NFC卡靠近手机感应LED不亮，可能原因涉及电路连接、NFC功能干扰、LED本身问题以及焊接工艺等多方面。

2. 解决方案：
   - 检查电路连接：

   • 仔细检查贴片LED的焊接是否正确，包括正负极是否接反。可以使用万用表的二极管档测量LED的正负极，正常情况下，正向导通时会有一定的压降显示（一般硅管约0.7V，锗管约0.3V）。例如：
     ```python
     import digitalio
     import board

   led = digitalio.DigitalInOut(board.GP13)
   led.direction = digitalio.Direction.OUTPUT
   led.value = True
   ```
   这里通过代码设置引脚输出高电平来简单测试电路连接，如果后续能正常点亮LED，说明电路连接基本正确。
   - 检查NFC芯片与其他元件之间的连接是否有短路或断路情况。可以用万用表的电阻档测量各引脚之间的电阻值，正常情况下应该有一定的阻值，若阻值为无穷大则可能是断路，若阻值为0则可能是短路。
   - 排除NFC功能干扰：
   - NFC卡的工作频率在13.56MHz左右，焊接贴片LED时可能引入了电磁干扰，影响了NFC功能。尝试将贴片LED的引脚远离NFC芯片的引脚，减少电磁耦合。
   - 检查NFC卡的天线部分，确保焊接贴片LED时没有损坏天线或使其与其他金属物体短路。可以用肉眼观察天线的走线是否完整，有无被焊接时的锡珠等短路。
   - 检查LED本身：
   - 更换一个新的贴片LED，看是否能正常点亮。如果更换后能亮，说明原来的LED损坏。
   - 用示波器观察LED两端的信号波形，看是否有驱动信号。如果没有信号，可能是驱动电路问题；如果有信号但LED不亮，则可能是LED本身的发光特性不良。
   - 检查焊接工艺：
   - 查看焊接点是否有虚焊现象。可以轻轻晃动贴片LED，如果LED出现闪烁或亮度不稳定，可能存在虚焊。重新焊接有问题的引脚，确保焊接牢固。
   - 检查焊接时是否有过多的锡珠，锡珠可能会导致短路等问题。用镊子等工具清理多余的锡珠。
   3. 不同方案优缺点：
   - 检查电路连接：
   - 优点：是最基本也是最容易排查的步骤，能直接发现明显的电路连接错误，如正负极接反、短路断路等。
   - 缺点：对于一些隐藏较深的干扰问题可能难以发现，需要仔细操作和一定的经验。
   - 排除NFC功能干扰：
   - 优点：针对性较强，能解决焊接新元件可能引入的电磁干扰问题，对NFC卡的正常功能恢复有较大帮助。
   - 缺点：操作起来可能较为复杂，需要对NFC卡的工作原理和电磁兼容性有一定了解，而且排查过程可能比较耗时。
   - 检查LED本身：
   - 优点：直接有效，如果是LED本身问题能快速定位并解决。
   - 缺点：需要额外准备新的LED，成本较高，如果新LED没问题，但原LED也不一定能修复，可能需要进一步分析其他原因。
   - 检查焊接工艺：
   - 优点：容易操作，能发现焊接过程中常见的虚焊、锡珠等问题，对电路故障排查有重要作用。
   - 缺点：只能解决焊接工艺导致的问题，对于其他原因引起的LED不亮无法解决。
   4. 总结：
   - 焊接好贴片LED后NFC卡靠近手机感应LED不亮，首先要从电路连接、NFC功能干扰、LED本身以及焊接工艺这几个方面进行排查。通过逐步检查，确定问题所在并采取相应的解决措施，如重新焊接、调整元件位置、更换LED等，以恢复NFC卡的正常功能，使贴片LED能在靠近手机感应时正常点亮。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
