请教一个冗余链路拓扑的配置问题

Question

最近在配置一个拓扑时遇到问题，设备始终无法联通，在此向大家请教：

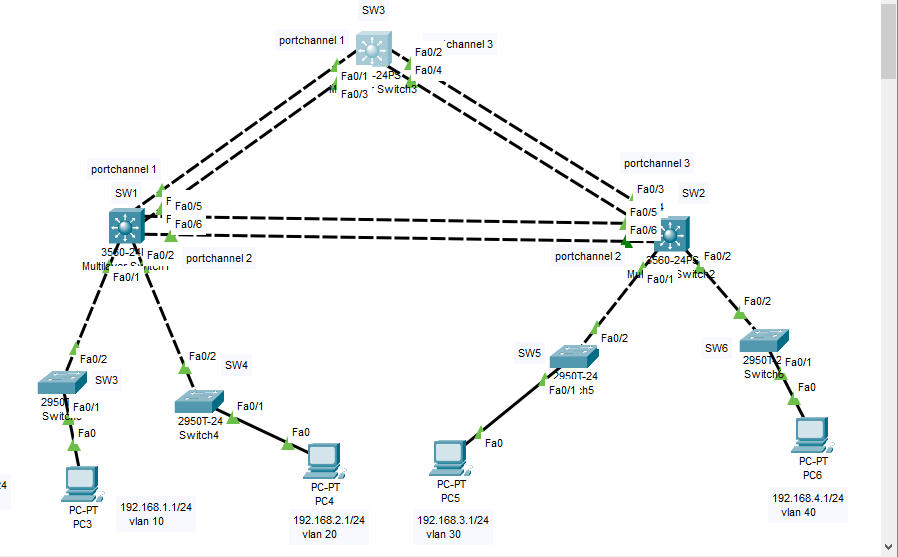

拓扑图如下：

配置说明如下：
1、该拓扑分为接入层、汇聚层和核心层，其中接入层交换机为SW3—SW6，共4台；汇聚层交换机为SW1和SW2，共2台，核心层交换机为SW3，1台。
2、终端PC3-PC6，共4台，分别属于vlan10—vlan40。PC3的IP为192.168.1.1/24，划入vlan10；PC4的IP地址为192.168.2.1/24，属vlan20；PC5的IP为192.168.3.1/24，划入vlan30；PC6的IP地址为192.168.4.1/24，属vlan40；
3、接入层的交换机，SW3的上下两个端口均划入vlan 10，SW4的端口均划入vlan 20，SW5的所有端口均划入vlan 30，SW6的所有端口均划入vlan 40。
4、汇聚层交换机SW1，将其fa0/1端口划入vlan10，fa0/2端口划入vlan20；汇聚层交换机SW2，将其fa0/1端口划入vlan30，fa0/2端口划入vlan40；
5、在汇聚层与核心层之间配置etherchannel。我将SW1的fa0/3、fa0/4聚合为portchannel 1，fa0/5、fa0/6为port-channel 2；将SW2的fa0/3、fa0/4聚合为port-channel 3，fa0/5、fa0/6为portchannel 2；将SW3的fa0/1、fa0/3聚合为portchannel 1，fa0/2、fa0/4为portchannel 3；确保SW1、SW2、SW3两两相对的端口均聚合为同一编号的portchannel，且所有聚合过后的端口均为trunk 。
6、在核心交换机SW3上创建vlan10－vlan40，分别配置IP地址192.168.1.254/24、192.168.2.254/24、192.168.3.254/24，192.168.4.254/24作为网关，并且开启vlan端口。

但问题是配置完毕后，该拓扑无法联通，PC端始终无法ping通自己的网关，也无法互相通信。该拓扑配置的问题出现在哪里？是否可以展示正确的配置方式？
非常感谢大家！

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案能帮助您，请采纳，非常感谢！
.
每日一句正能量，让它带给您好心情：努力的人，自带光芒，走到哪里都能照亮一片天。
.

根据您提供的拓扑描述和配置说明，我发现了几个关键问题。以下是详细分析和解决方案：

主要问题分析

1. 设备角色混淆

• 问题描述中核心层交换机标注为SW3，但接入层也有SW3-SW6，存在命名冲突
• 根据典型三层架构，核心层应该是最高层设备

2. VLAN配置不完整

• 接入层交换机只配置了接入端口，但未创建相应的VLAN
• 汇聚层和核心层之间的Trunk链路需要允许所有VLAN通过

3. Port-Channel配置不一致

• SW1和SW2的port-channel编号与SW3的对应关系不清晰
• 部分配置使用了"portchannel"，部分使用"port-channel"，格式不统一

正确的配置方案

核心交换机配置（假设为Core-SW）

# 创建VLAN
vlan 10
 name VLAN10
vlan 20
 name VLAN20
vlan 30
 name VLAN30
vlan 40
 name VLAN40


# 配置SVI接口作为网关
interface vlan 10
 ip address 192.168.1.254 255.255.255.0
 no shutdown
interface vlan 20
 ip address 192.168.2.254 255.255.255.0
 no shutdown
interface vlan 30
 ip address 192.168.3.254 255.255.255.0
 no shutdown
interface vlan 40
 ip address 192.168.4.254 255.255.255.0
 no shutdown


# 配置Port-Channel
interface port-channel 1
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,40
interface port-channel 2
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,40
interface port-channel 3
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,40


# 将物理接口加入Port-Channel
interface range fastethernet 0/1, fastethernet 0/3
 channel-group 1 mode active
interface range fastethernet 0/2, fastethernet 0/4
 channel-group 2 mode active

汇聚层交换机SW1配置

# 创建VLAN
vlan 10,20,30,40


# 配置接入端口
interface fastethernet 0/1
 switchport mode access
 switchport access vlan 10
interface fastethernet 0/2
 switchport mode access
 switchport access vlan 20


# 配置Port-Channel
interface port-channel 1
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,40
interface port-channel 2
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,40


# 将物理接口加入Port-Channel
interface range fastethernet 0/3, fastethernet 0/4
 channel-group 1 mode active
interface range fastethernet 0/5, fastethernet 0/6
 channel-group 2 mode active

汇聚层交换机SW2配置

# 创建VLAN
vlan 10,20,30,40


# 配置接入端口
interface fastethernet 0/1
 switchport mode access
 switchport access vlan 30
interface fastethernet 0/2
 switchport mode access
 switchport access vlan 40


# 配置Port-Channel
interface port-channel 2
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,40
interface port-channel 3
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,40


# 将物理接口加入Port-Channel
interface range fastethernet 0/3, fastethernet 0/4
 channel-group 2 mode active
interface range fastethernet 0/5, fastethernet 0/6
 channel-group 3 mode active

接入层交换机配置（以SW3为例）

# 创建VLAN
vlan 10


# 配置所有端口为接入模式并划分到VLAN 10
interface range fastethernet 0/1-24
 switchport mode access
 switchport access vlan 10

关键检查点

1. 确保所有交换机上都创建了需要的VLAN
2. 验证Port-Channel状态：使用show etherchannel summary
3. 检查Trunk链路：使用show interface trunk
4. 验证VLAN接口状态：使用show ip interface brief
5. 检查生成树协议：确保没有端口被阻塞

故障排除命令

# 检查端口状态
show interface status


# 检查VLAN信息
show vlan brief


# 检查Port-Channel
show etherchannel summary


# 检查Trunk链路
show interface trunk


# 检查路由表
show ip route

按照以上配置修正后，您的网络应该能够正常通信。如果仍有问题，请检查物理连接和设备兼容性。
