来个懂思科机的，要文件

Question

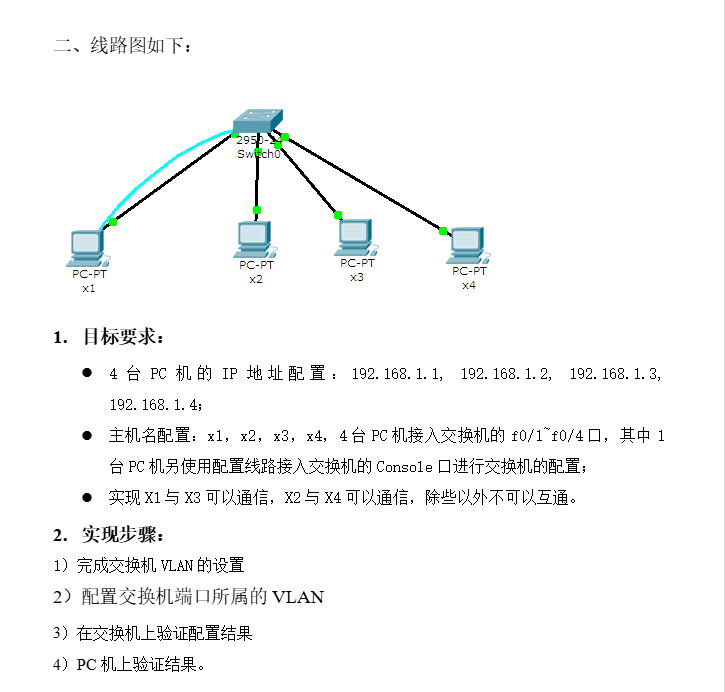

思科机的一个小任务，本人一点也不懂，麻烦帮忙看看，使用 Cisco Packet Tracer 实现 VLAN 隔离与指定 PC 通信。

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案能帮助您，请采纳，非常感谢！
.
每日一句正能量，让它带给您好心情：努力的人，自带光芒，走到哪里都能照亮一片天。
.

我理解您需要在 Cisco Packet Tracer 中配置 VLAN 来实现特定的通信隔离要求。根据您的需求，我来为您提供详细的配置方案。

网络拓扑分析

从您的描述来看，需要配置：

• 4台PC：x1, x2, x3, x4
• IP地址：192.168.1.1-192.168.1.4
• 通信要求：x1与x3互通，x2与x4互通，其他组合不能通信

配置步骤

1. VLAN 规划

VLAN 10: x1(192.168.1.1) 和 x3(192.168.1.3)
VLAN 20: x2(192.168.1.2) 和 x4(192.168.1.4)

2. 交换机 VLAN 配置

进入交换机全局配置模式：

Switch> enable
Switch# configure terminal

创建 VLAN：

Switch(config)# vlan 10
Switch(config-vlan)# name VLAN10
Switch(config-vlan)# exit


Switch(config)# vlan 20
Switch(config-vlan)# name VLAN20
Switch(config-vlan)# exit

3. 端口 VLAN 分配

根据您的描述，PC连接在 f0/17 到 f0/40 端口：

# 配置 x1 (假设连接 f0/17)
Switch(config)# interface fastethernet 0/17
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# no shutdown
Switch(config-if)# exit


# 配置 x2 (假设连接 f0/18)
Switch(config)# interface fastethernet 0/18
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20
Switch(config-if)# no shutdown
Switch(config-if)# exit


# 配置 x3 (假设连接 f0/19)
Switch(config)# interface fastethernet 0/19
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# no shutdown
Switch(config-if)# exit


# 配置 x4 (假设连接 f0/20)
Switch(config)# interface fastethernet 0/20
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 20
Switch(config-if)# no shutdown
Switch(config-if)# exit

4. PC 机 IP 配置

在各台 PC 上配置 IP 地址：

x1 PC:

IP地址: 192.168.1.1
子网掩码: 255.255.255.0
默认网关: 192.168.1.254

x2 PC:

IP地址: 192.168.1.2
子网掩码: 255.255.255.0
默认网关: 192.168.1.254

x3 PC:

IP地址: 192.168.1.3
子网掩码: 255.255.255.0
默认网关: 192.168.1.254

x4 PC:

IP地址: 192.168.1.4
子网掩码: 255.255.255.0
默认网关: 192.168.1.254

5. 验证配置

在交换机上验证 VLAN 配置：

Switch# show vlan brief


VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24
10   VLAN10                           active    Fa0/17, Fa0/19
20   VLAN20                           active    Fa0/18, Fa0/20

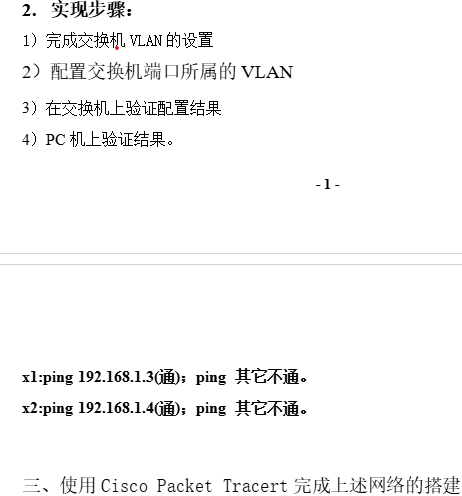

6. 通信测试

在 x1 PC 上测试：

# 应该通
ping 192.168.1.3


# 应该不通
ping 192.168.1.2
ping 192.168.1.4

在 x2 PC 上测试：

# 应该通
ping 192.168.1.4


# 应该不通
ping 192.168.1.1
ping 192.168.1.3

保存配置

最后在交换机上保存配置：

Switch# copy running-config startup-config

这样就完成了 VLAN 的配置，实现了您要求的通信隔离：x1与x3可以通信，x2与x4可以通信，其他组合不能互通。

如果您在实际配置过程中遇到任何问题，或者需要调整端口号等参数，请随时告诉我。
