ETAS RTE接口变量ATOMIC配置及中断关联提问？

Question

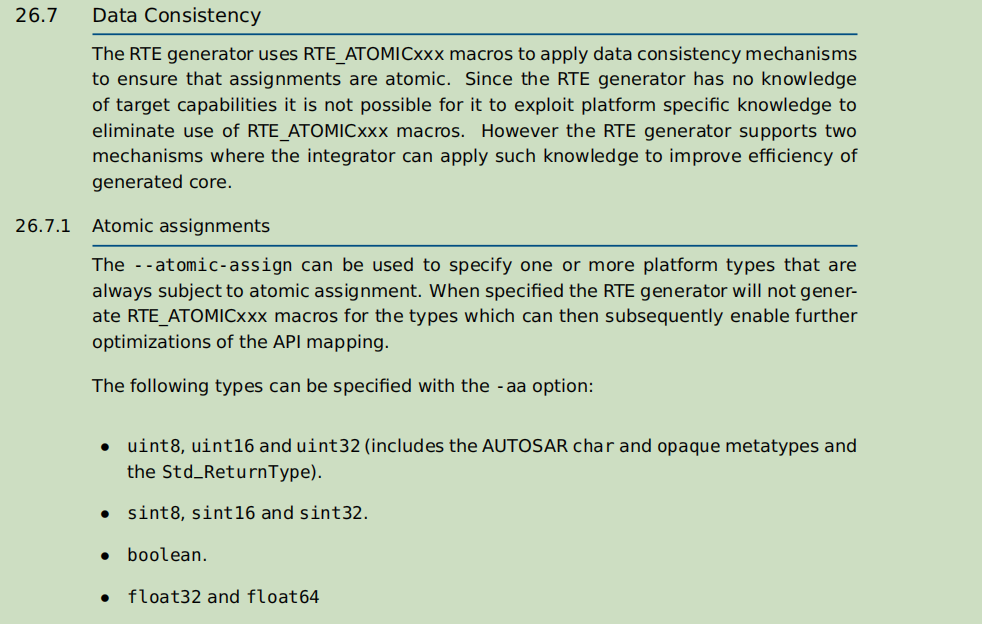

探讨：使用ETAS RTE设计接口时，会出现原子访问以及传递接口前后代入中断操作，相关资料解释了ATOMIC的配置和数据一致性，也说明了生成原子操作和数据类型、架构中端口的映射方式、任务的可抢占性及优先级等……但是没有详细的指导说明和方法论，是否有同仁帮忙指导呀~

Rte接口生成的几种类型如下：

1. 非ATOMIC接口，带中断操作

   Rte_SuspendAllInterrupts();
   (*(data)) = Rte_Rx_000338;
   Rte_ResumeAllInterrupts();
   rtn = Rte_Rx_000338_status;

1. 非ATOMIC接口，不带中断操作

   /* Optimizer: Removed resource lock */
   (*(data)) = Rte_Rx_005213;
   rtn = Rte_Rx_005213_status;

1. ATOMIC接口

   /* Optimizer: optimized resource lock */
   RTE_ATOMIC8((*(data)) = Rte_Rx_000504);
   rtn = Rte_Rx_000504_status;

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 涉及ETAS RTE接口设计中ATOMIC配置。
   - 原子访问及中断关联操作。
   - 资料中提到的ATOMIC配置、数据一致性、原子操作生成、数据类型与架构端口映射、任务可抢占性等方面。
2. 解决方案：
   - ATOMIC配置：
   • 在ETAS RTE中，ATOMIC配置用于确保对共享资源的原子访问。例如，当有多个任务可能同时访问一个共享变量时，通过ATOMIC配置可以防止数据竞争。
   • 假设我们有一个共享变量sharedVar，在RTE配置文件中，可以这样配置相关的ATOMIC属性（示例代码，具体语法根据实际RTE工具而定）：

SharedVariable sharedVar;
{
    AtomicAccess: true;
    // 其他相关配置，如数据类型等
    DataType: UINT32;
}

• 中断关联：
  • 当涉及中断操作时，要确保在中断处理函数和正常任务代码中对ATOMIC变量的访问是正确的。
  • 例如，在中断处理函数中读取ATOMIC变量：

void InterruptHandler(void)
{
    UINT32 value = GetAtomicValue(sharedVar);
    // 处理中断逻辑，使用value
}

 - 在任务代码中修改ATOMIC变量：

void TaskFunction(void)
{
    SetAtomicValue(sharedVar, newValue);
    // 其他任务逻辑
}

• 数据一致性：
  • 为了保证数据一致性，ATOMIC操作会确保在同一时间只有一个访问者可以修改或读取共享变量。
  • 例如，在多任务环境下，一个任务正在修改ATOMIC变量时，其他任务对该变量的访问会被阻塞，直到修改完成。
• 数据类型、架构端口映射：
  • 不同的数据类型需要不同的ATOMIC配置方式。例如，对于简单的整型变量，配置相对简单；对于复杂的数据结构，可能需要更精细的配置来确保原子性。
  • 架构端口映射决定了ATOMIC变量在硬件层面的访问方式。在RTE配置中，要根据实际的硬件架构进行正确的端口映射配置。例如，如果变量存储在特定的内存区域，需要配置正确的内存映射端口。
• 任务可抢占性：
  • 当任务可抢占时，要特别注意ATOMIC变量的访问。因为任务被抢占时，可能会在一个不完整的ATOMIC操作中间被打断。
  • 可以使用一些机制来保护ATOMIC操作，比如在进入ATOMIC操作前禁止任务抢占，操作完成后再恢复任务抢占。在RTE中，可能有相应的函数来控制任务抢占，例如：

DisableTaskPreemption();
SetAtomicValue(sharedVar, newValue);
EnableTaskPreemption();

1. 多种解决方案的优缺点：
   - 优点：
   • 上述基于RTE配置文件和函数调用的方式，可以清晰地定义ATOMIC变量及其相关操作，易于理解和维护。
   • 针对不同的场景（如中断处理、任务操作）分别进行处理，能有效保证数据一致性和原子性。
   • 缺点：
   • 配置文件和代码中的设置需要对ETAS RTE有深入了解，对于初学者可能较难掌握。
   • 过多的配置和函数调用可能会增加代码的复杂性，尤其是在大型项目中。
2. 总结：
   在ETAS RTE接口设计中，ATOMIC配置及中断关联是确保数据一致性和正确操作的关键。通过合理配置ATOMIC属性、正确关联中断处理函数与ATOMIC变量的访问、考虑数据类型和架构端口映射以及任务可抢占性等方面，可以有效地实现原子访问和中断安全的接口设计。但需要注意配置和代码实现的复杂性，以确保系统的稳定性和可靠性。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
