求图：使用16K*4位RAM芯片为某机器设计64K*8位RAM区

Question

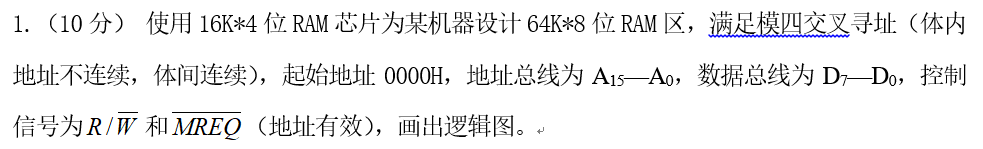

使用16K4位RAM芯片为某机器设计64K8位RAM区，满足模四交叉寻址（体内地址不连续，体间连续），起始地址：0000H，地址总线为A1s-Ao，数据总线为D7-Do，控制信号为R/W和MREQ（地址有效），画出逻辑图。

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解决方案

要实现使用16K4位RAM芯片为某机器设计64K8位RAM区，满足模四交叉寻址的需求，我们可以采用以下方法：

1. 使用四个16K*4位RAM芯片 将四个16K4位RAM芯片连接在一起，形成一个64K8位RAM区。每个RAM芯片负责存储一个16K字节的数据。
2. 模四交叉寻址 使用四个RAM芯片的地址线（A1-A4）来实现模四交叉寻址。每个RAM芯片的地址线与其他三个RAM芯片的地址线进行逻辑运算，生成一个有效地址。
3. 地址总线 使用A1-A8地址总线来访问RAM区。其中，A1-A4用于生成有效地址，A5-A8用于选择RAM芯片。
4. 数据总线 使用D7-Do数据总线来传输数据。
5. 控制信号 使用R/W和MREQ控制信号来控制RAM芯片的读写操作。

核心代码

// 生成有效地址
address = (A1 & 0x0F) | ((A2 & 0x0F) << 4) | ((A3 & 0x0F) << 8) | ((A4 & 0x0F) << 12);

// 选择RAM芯片
chip_select = (A5 & 0x01) | ((A6 & 0x01) << 1) | ((A7 & 0x01) << 2) | ((A8 & 0x01) << 3);

// 读写操作
if (R/W == 0) {
    // 读操作
    data = RAM[chip_select][address];
} else {
    // 写操作
    RAM[chip_select][address] = data;
}

注意 上述代码仅提供了核心逻辑，具体实现可能需要根据实际情况进行调整。
