目前我不知道梁式杆的这个内力图怎么求怎么画

Question

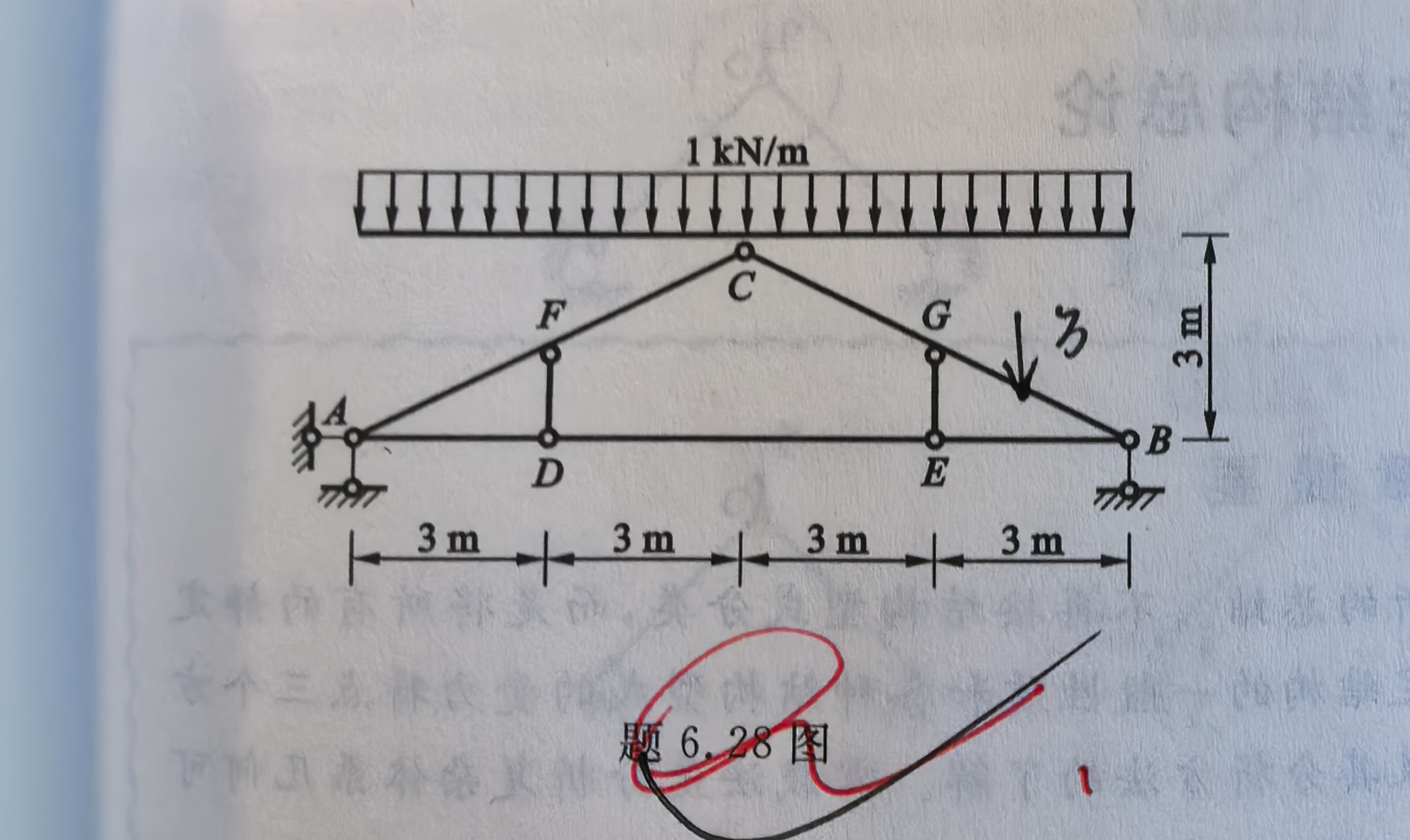

我要求二力杆的轴力并绘制梁式杆的弯矩图剪力图和轴力图。目前我不知道梁式杆的这个内力图怎么求怎么画。

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

梁式杆的内力图求解

梁式杆的内力图包括弯矩图、剪力图和轴力图。求解这些图形的关键是确定梁式杆的弯矩、剪力和轴力。

步骤

1. 确定梁式杆的几何参数：包括梁式杆的长度、高度、宽度和材料参数（如弹性模量）。
2. 确定梁式杆的荷载：包括梁式杆上的点荷载、线荷载和分布荷载。
3. 使用梁式杆的内力图计算公式：包括弯矩、剪力和轴力计算公式。
4. 绘制内力图：使用计算出的弯矩、剪力和轴力值绘制内力图。

核心代码

import numpy as np
import matplotlib.pyplot as plt

# 定义梁式杆的几何参数
L = 10  # 长度
H = 5   # 高度
B = 2   # 宽度
E = 200e9  # 材料弹性模量

# 定义梁式杆的荷载
P = 1000  # 点荷载
q = 500   # 线荷载

# 计算弯矩、剪力和轴力
M = P * L / 2
V = P
N = P

# 绘制内力图
x = np.linspace(0, L, 100)
M_values = M * np.ones_like(x)
V_values = V * np.ones_like(x)
N_values = N * np.ones_like(x)

plt.plot(x, M_values, label='弯矩')
plt.plot(x, V_values, label='剪力')
plt.plot(x, N_values, label='轴力')
plt.legend()
plt.show()

注意

上述代码仅供参考，具体的计算和绘图步骤可能需要根据实际问题进行调整。
