abaqus 介电弹性体仿真

Question

在Abaqus 2025中模拟一个直径10mm高30mm厚1mm的圆柱壳介电弹性体，材料是VHB4905，超弹性模型采用Yeoh模型，第一部分使用圆柱坐标系来进行等三倍轴向径向预拉伸，过程中使用Q3D8RH单元。第二步，第一部分预拉伸分析（已经完成，并生成了.odb文件）然后新建一个模型，将第一部分的最终应力导入，然后施加电压，进行仿真，这样可以吗，但是我第二步一直有问题Error in job Job-jiadianQ3D8RH: Time increment required is less than the minimum specified
Error in job Job-jiadianQ3D8RH: THE ANALYSIS HAS BEEN TERMINATED DUE TO PREVIOUS ERRORS. ALL OUTPUT REQUESTS HAVE BEEN WRITTEN FOR THE LAST CONVERGED INCREMENT.
Job Job-jiadianQ3D8RH: Abaqus/Standard aborted due to errors.
Error in job Job-jiadianQ3D8RH: Abaqus/Standard Analysis exited with an error - Please see the message file for possible error messages if the file exists.
Job Job-jiadianQ3D8RH aborted due to errors.

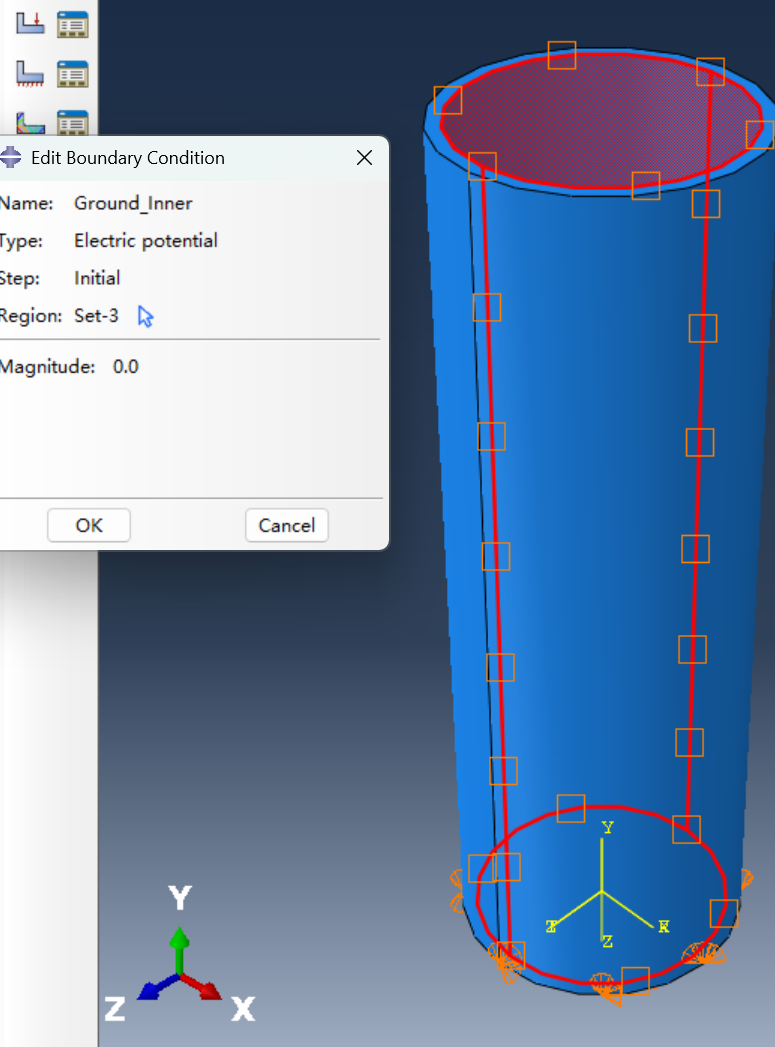

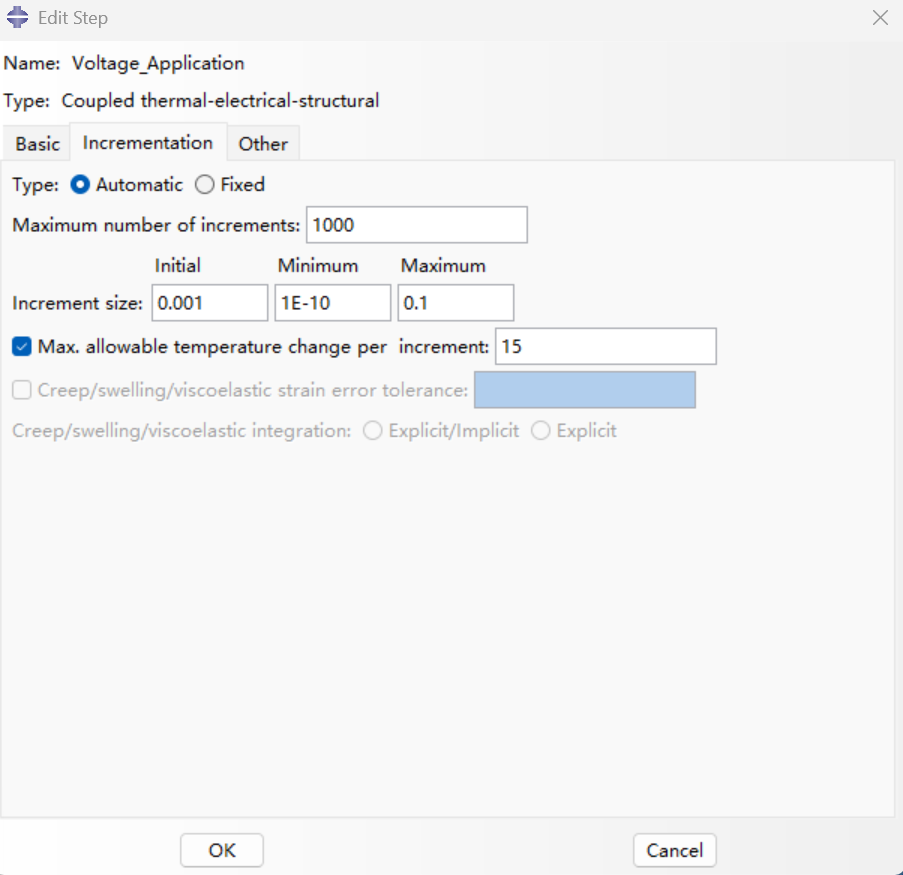

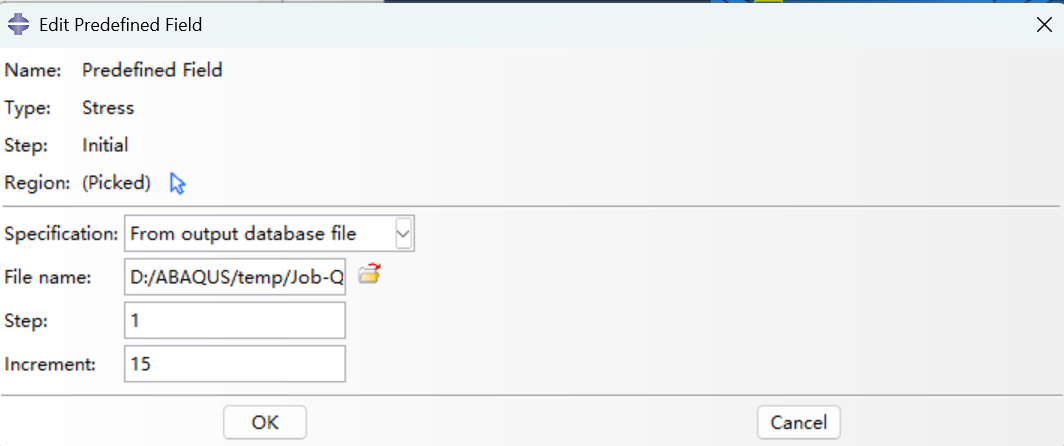

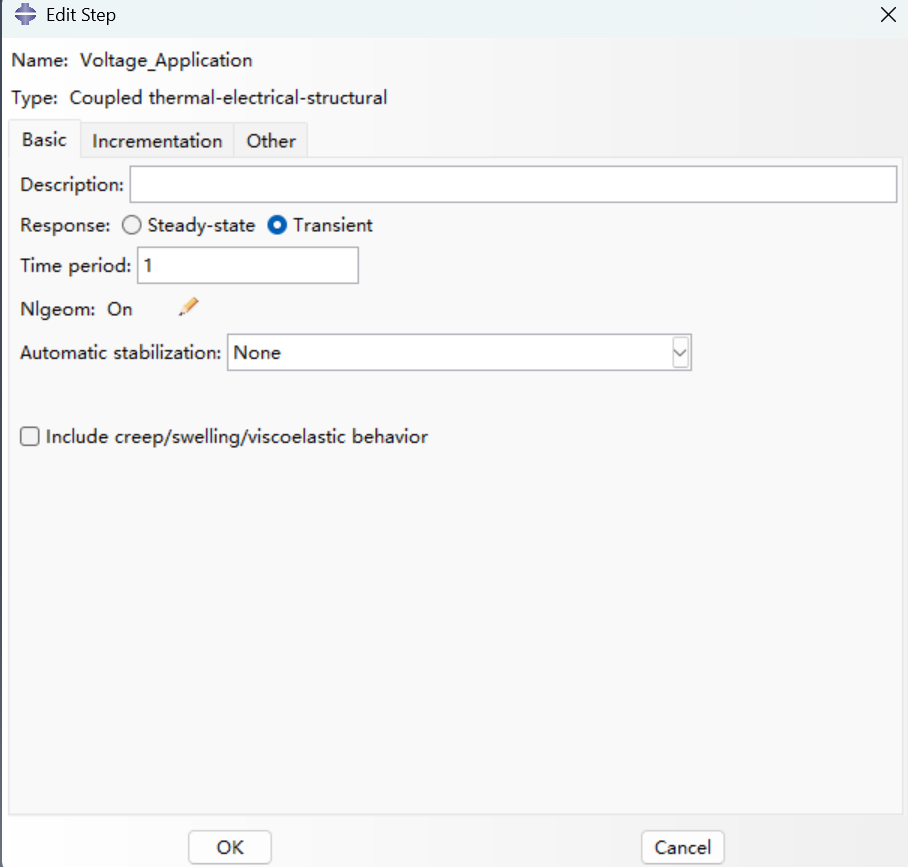

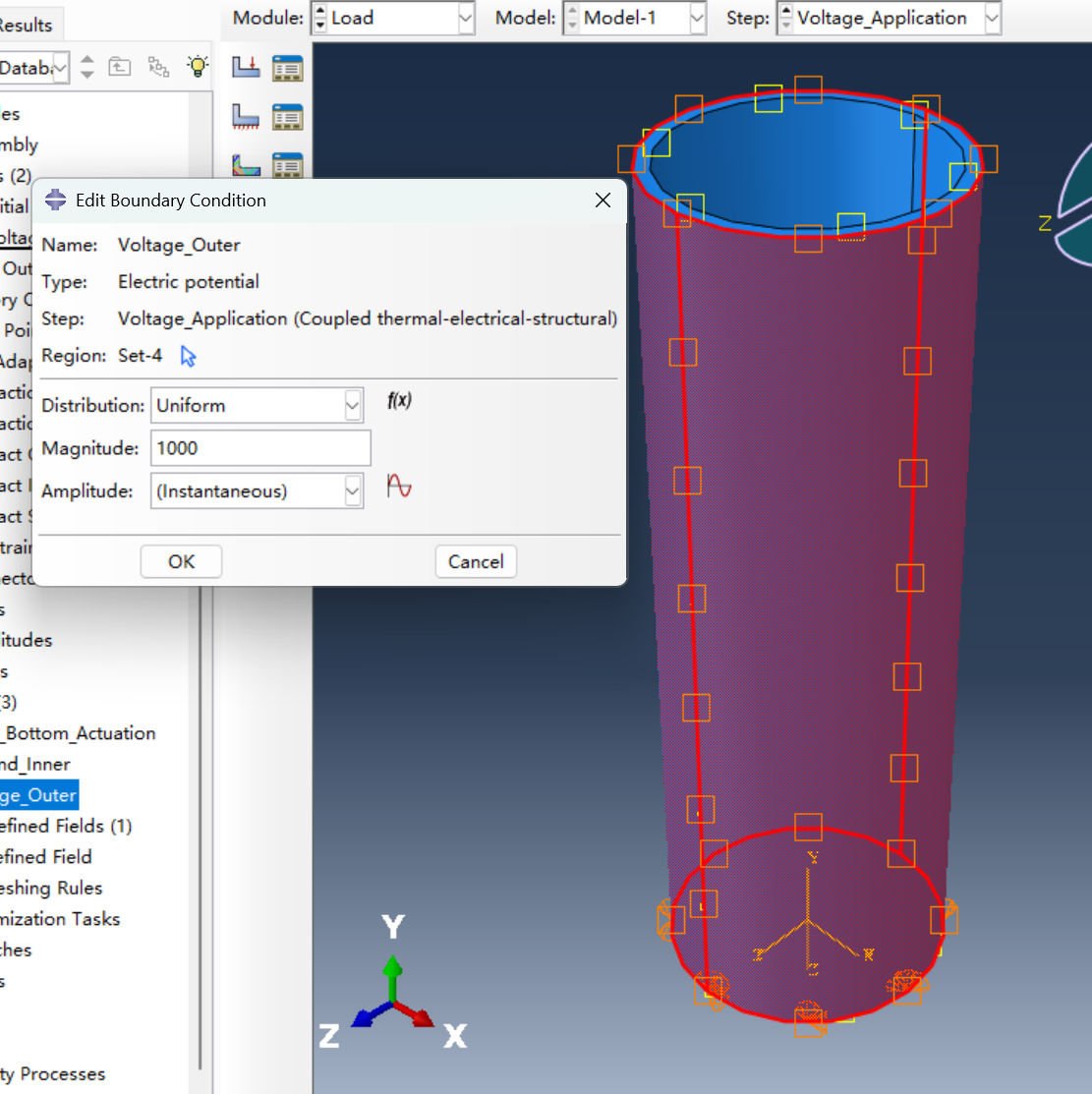

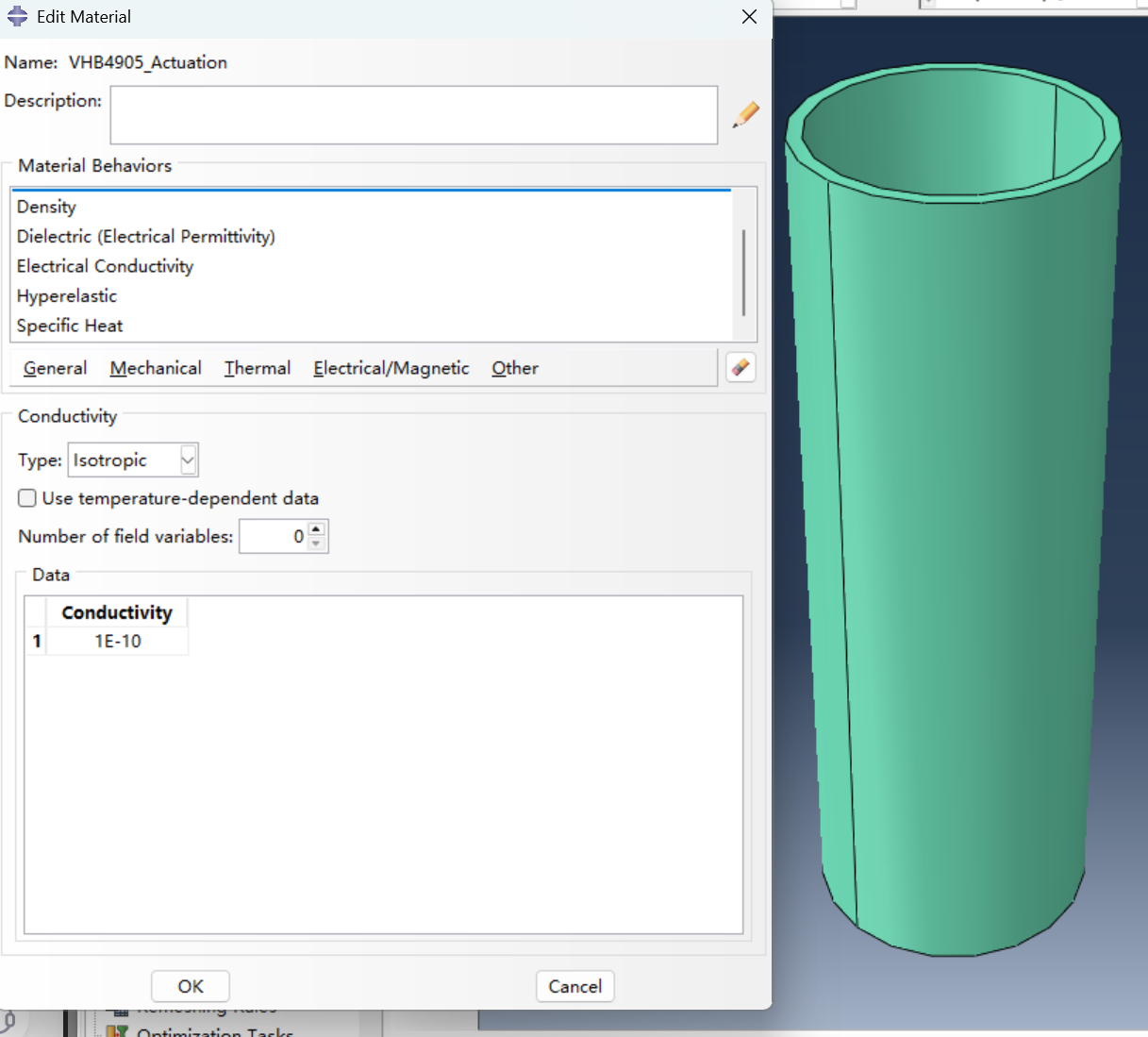

以下是我第二部的一些设置

可以帮我指导一下吗
