STM32单片机在编写PWM驱动舵机遇到的问题

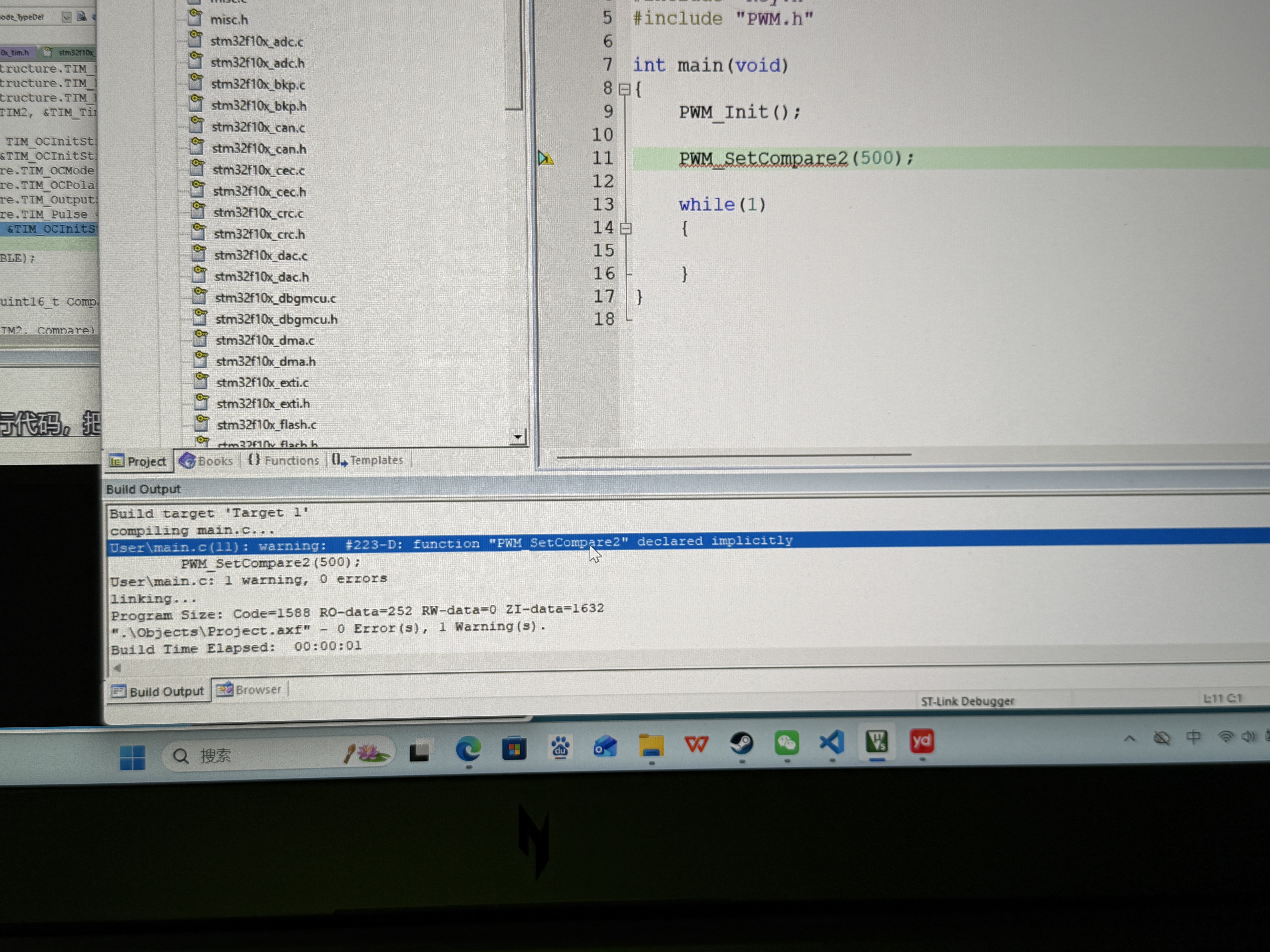

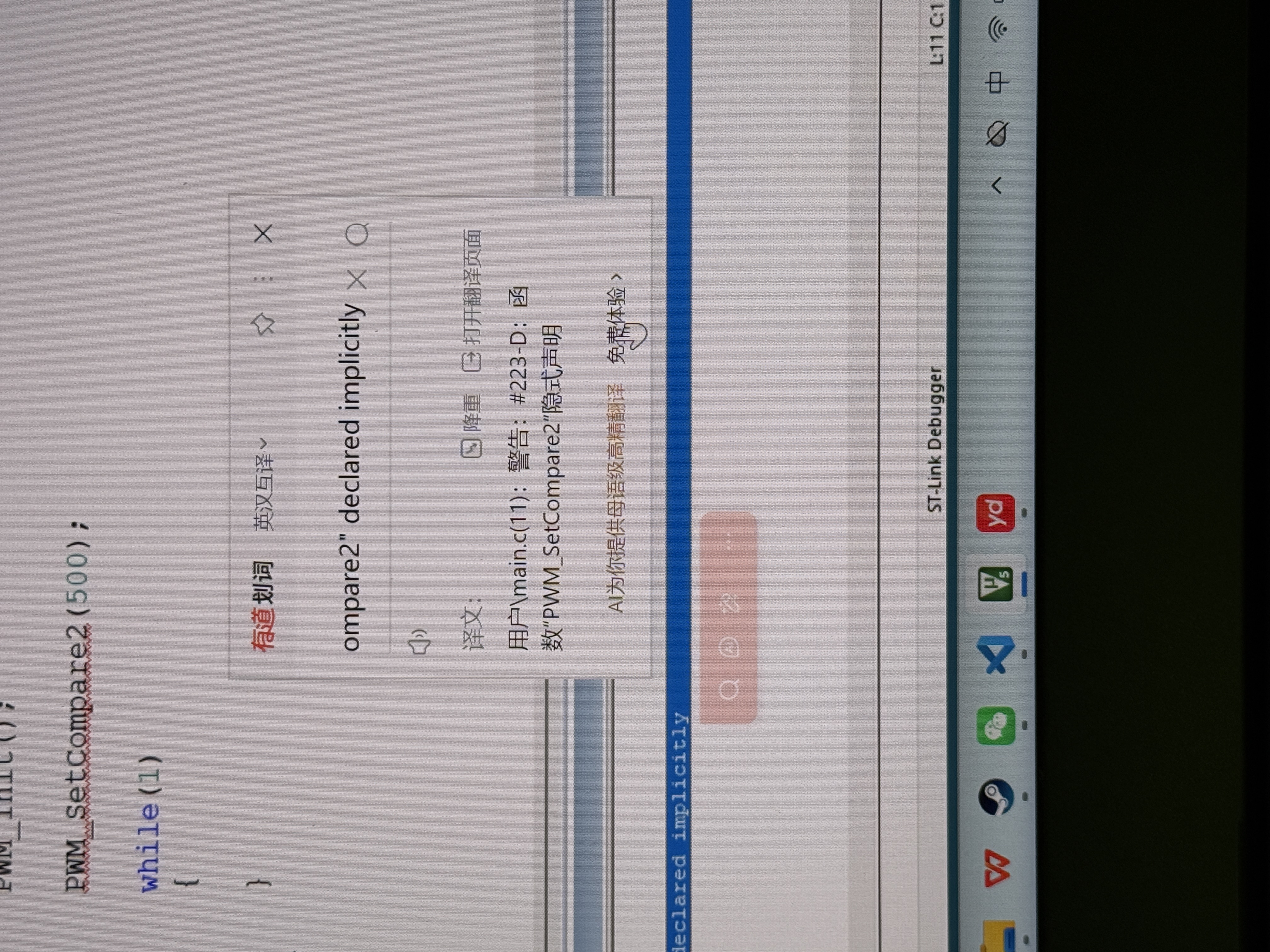

跟着江科教城编写的,写完出现这个警告,然后舵机也不动,请问要怎么修改

  • 写回答

3条回答 默认 最新

  • 紫雾凌寒 新星创作者: 人工智能技术领域 2025-11-14 13:54
    关注

    让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

    如果还有问题,请评论或点击头像私信,如果有帮助到您, 请关注、采纳、点赞

    1. 关键点分析
      - 出现警告但舵机不动,说明代码逻辑可能存在问题,警告提示了潜在的风险。需要查看警告信息具体内容,分析其与舵机控制代码之间的关联,确定是硬件配置、软件逻辑还是其他方面导致了舵机无法正常工作。
    2. 解决方案
      - 首先,查看编译器给出的警告信息。比如,如果警告是关于引脚配置的,例如“GPIO configuration for TIMx_CHx is not optimized”,这可能意味着引脚复用配置不正确。
      - 对于舵机控制,假设使用TIM3_CH1来控制舵机,以下是一个简单的PWM控制舵机的代码示例(基于STM32F103):
    #include "stm32f10x.h"

    void TIM3_PWM_Init(void)
    {
        TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
        TIM_OCInitTypeDef  TIM_OCInitStructure;
        GPIO_InitTypeDef GPIO_InitStructure;

        // 使能TIM3和GPIOA时钟
        RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
        RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

        // 配置PA.7为复用推挽输出
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
        GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
        GPIO_Init(GPIOA, &GPIO_InitStructure);

        // 定时器基本配置
        TIM_TimeBaseStructure.TIM_Period = 999; // PWM周期,这里设定为1ms
        TIM_TimeBaseStructure.TIM_Prescaler = 71; // 72MHz/72 = 1MHz,用于产生1kHz的PWM频率
        TIM_TimeBaseStructure.TIM_ClockDivision = 0;
        TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
        TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

        // PWM模式配置
        TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
        TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
        TIM_OCInitStructure.TIM_Pulse = 0; // 初始占空比
        TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
        TIM_OC1Init(TIM3, &TIM_OCInitStructure);

        // 使能TIM3
        TIM_Cmd(TIM3, ENABLE);
    }

    // 设置舵机角度,angle范围0到180
    void SetServoAngle(u16 angle)
    {
        u16 pulse = (angle * 1000 / 180) + 500; // 计算占空比,500us到2500us对应0到180度
        TIM_SetCompare1(TIM3, pulse);
    }

    • 在主函数中调用:
    int main(void)
    {
        TIM3_PWM_Init();
        while (1)
        {
            SetServoAngle(90); // 设置舵机到90度
            for (volatile int i = 0; i < 1000000; i++); // 简单延时
            SetServoAngle(0);
            for (volatile int i = 0; i < 1000000; i++);
        }
    }

    • 如果舵机仍然不动,检查硬件连接是否正确,舵机电源是否正常,舵机是否损坏。同时,确保引脚没有被其他功能占用,并且复用配置正确。
      3. 多种解决方案及优缺点
    • 方案一:检查硬件连接
      • 优点:直接针对可能出现的硬件问题进行排查,能够快速定位如引脚松动虚焊、电源连接不良等硬件故障。
      • 缺点:需要打开电路板检查,可能会花费一定时间,并且如果硬件本身没有明显损坏迹象,可能较难发现深层次的硬件问题。
    • 方案二:仔细分析警告信息
      • 优点:从软件角度出发,通过解决编译器提示的潜在问题,优化代码逻辑,可能避免一些隐藏的错误。
      • 缺点:对于不熟悉编译器警告含义的开发者,可能需要花费较多时间查阅资料来理解和解决问题。
    • 方案三:逐步调试代码
      • 优点:可以通过调试工具查看代码执行过程中的变量值、寄存器状态等,精确找到代码逻辑错误的位置。
      • 缺点:需要调试环境支持,对于没有调试设备或者调试经验不足的开发者可能存在困难。
        4. 总结
    • 首先要重视编译器给出的警告信息,它可能提示了代码中的潜在问题。然后按照上述解决方案,先从硬件连接检查开始,确保硬件正常。接着仔细分析代码逻辑,特别是与舵机控制相关的PWM配置部分。如果有调试条件,通过调试工具逐步排查代码执行情况,最终找到并解决舵机不动的问题。

    请注意,以上代码仅为示例,实际应用中可能需要根据具体的STM32型号和开发环境进行调整。

    希望以上解答对您有所帮助。如果您有任何疑问,欢迎在评论区提出。
