proteus爱心流水灯，能编译成功，但运行不了功能。8086+8255A

Question

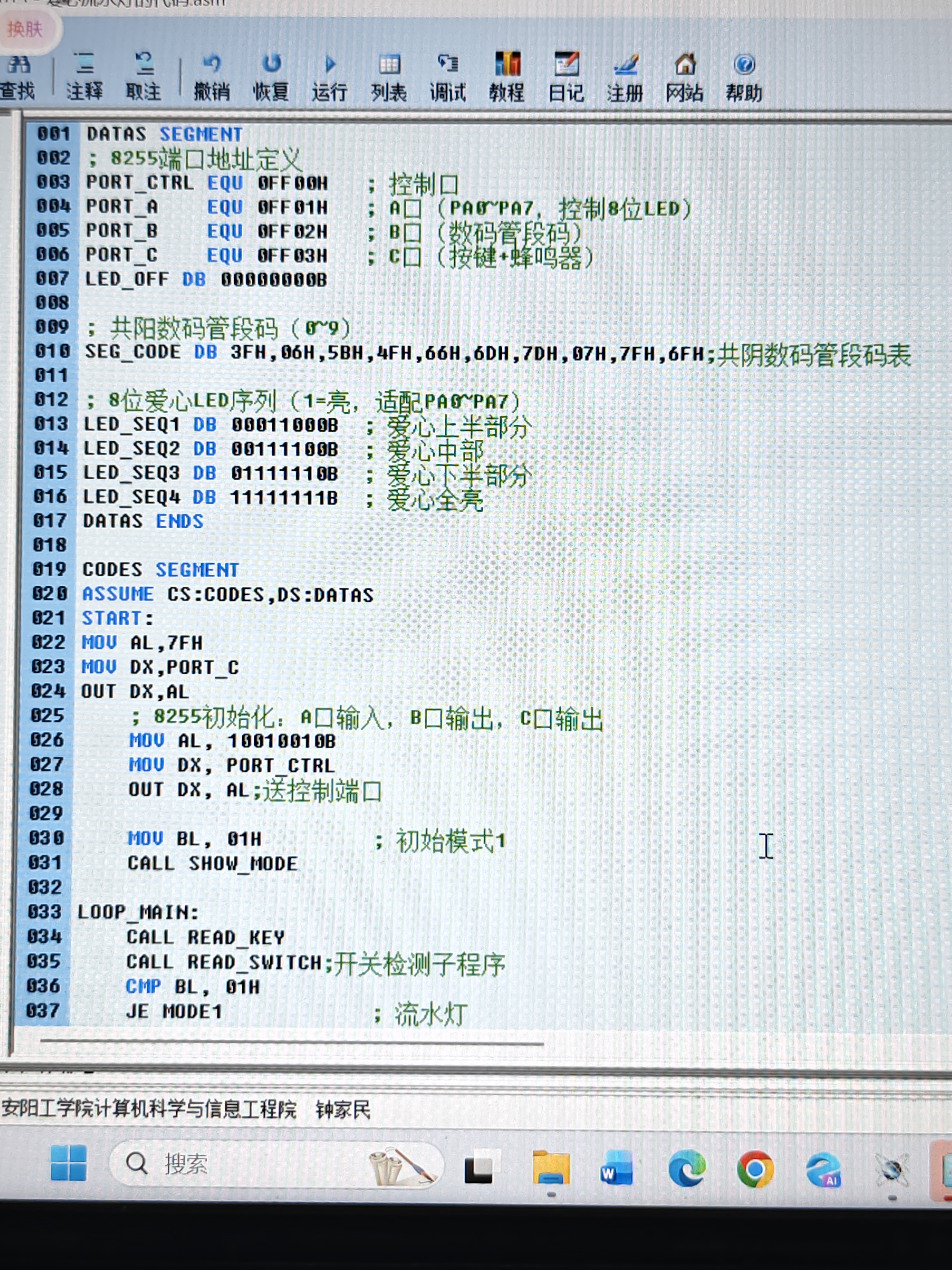

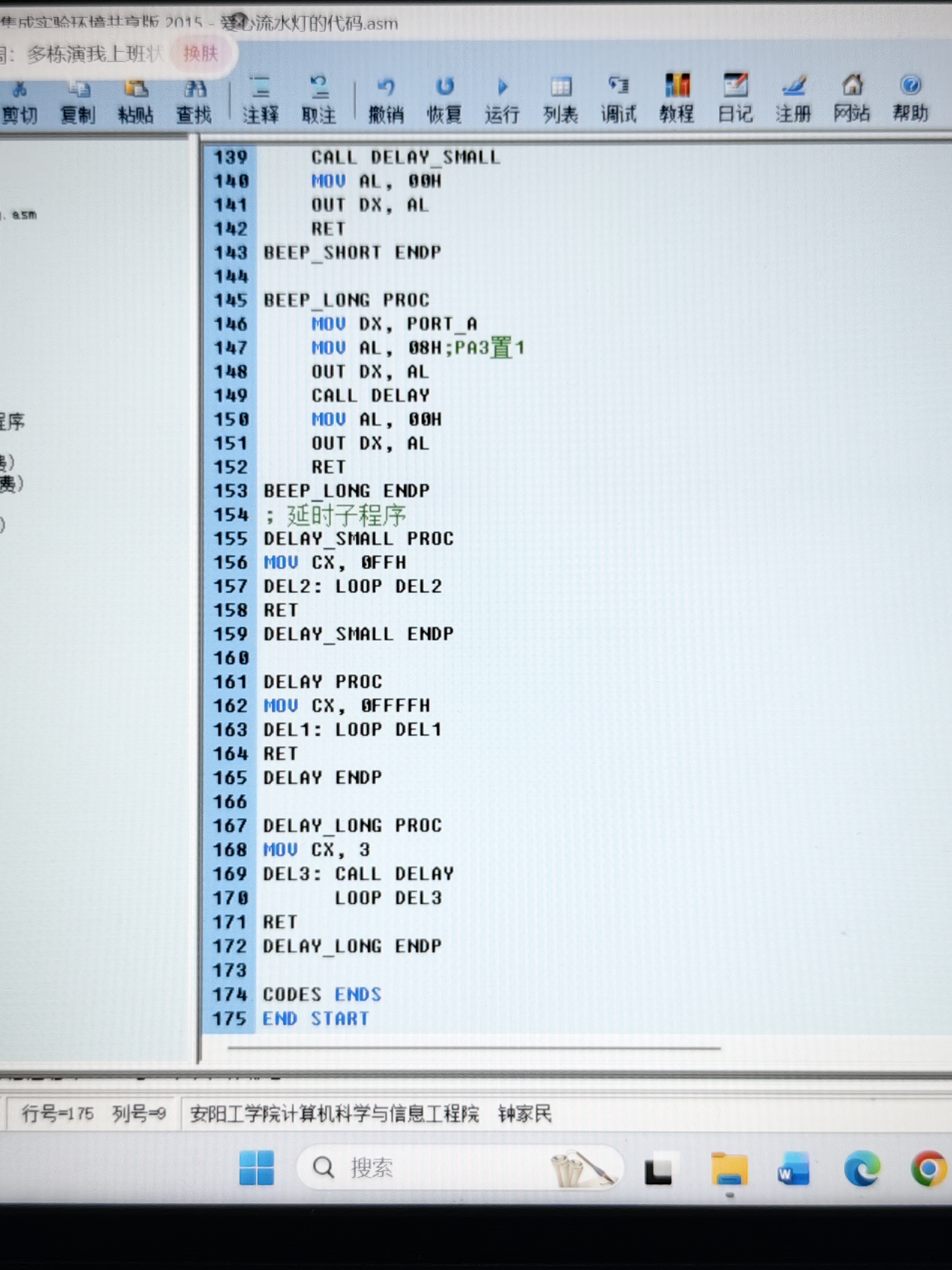

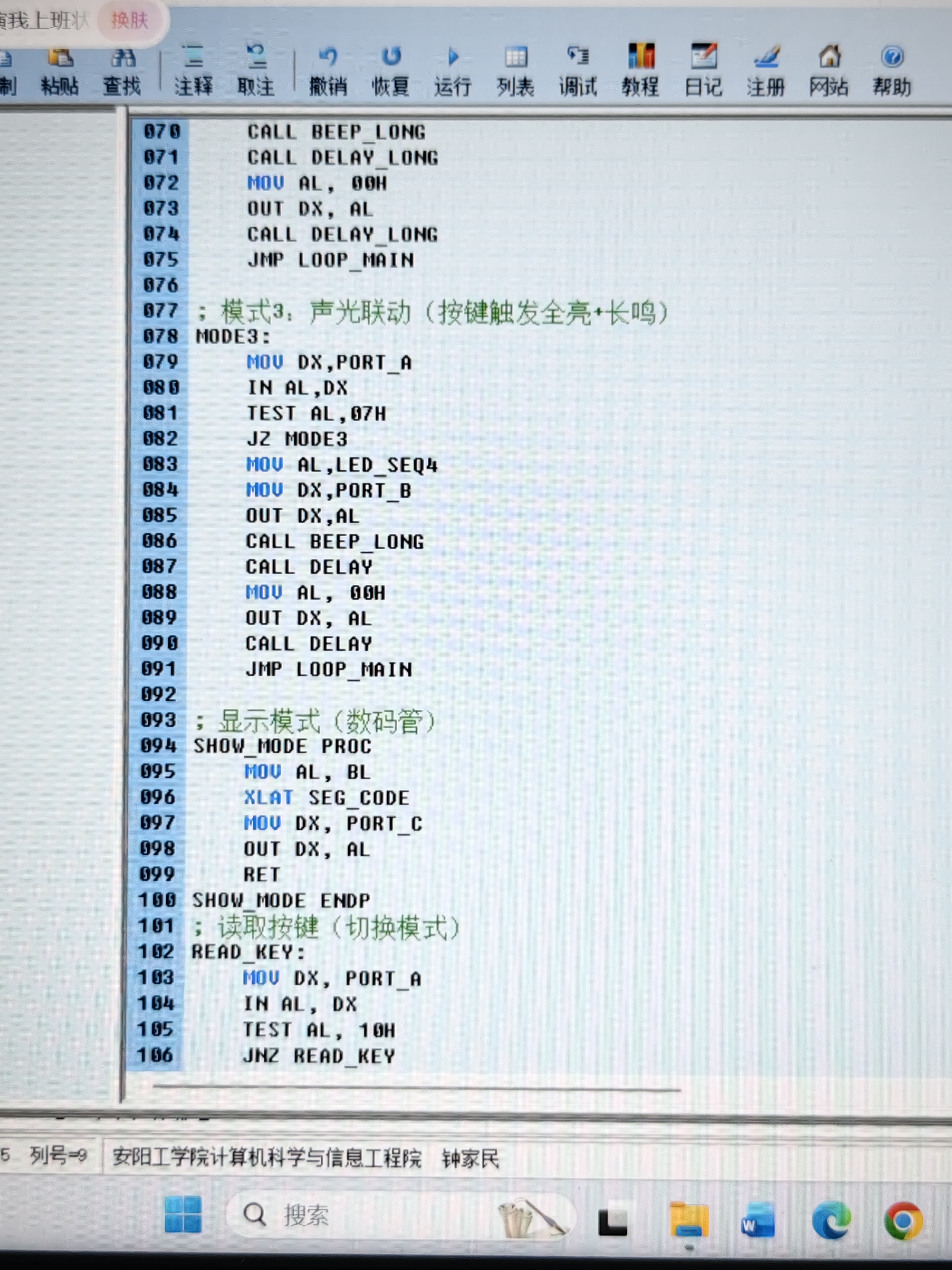

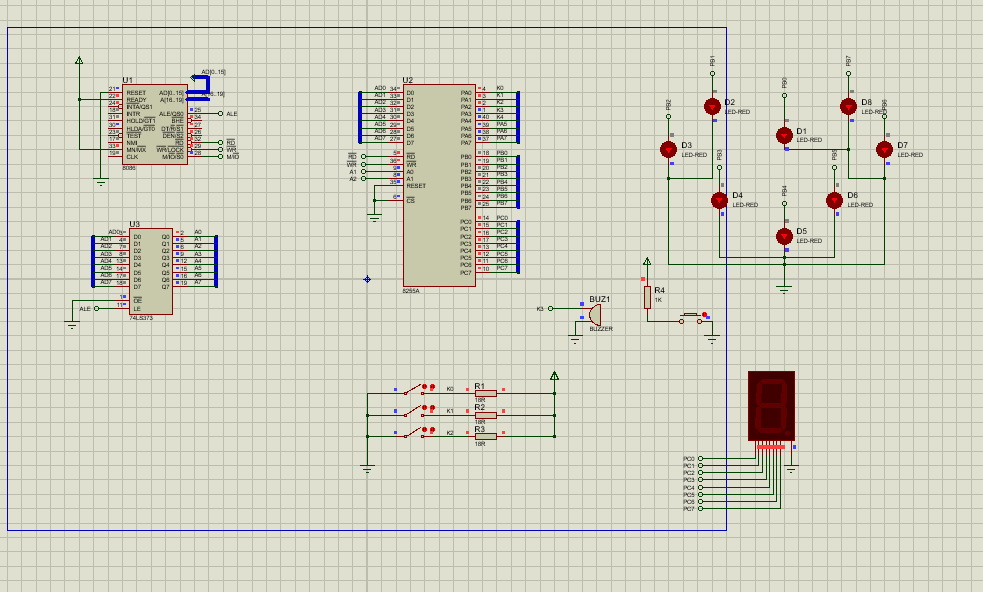

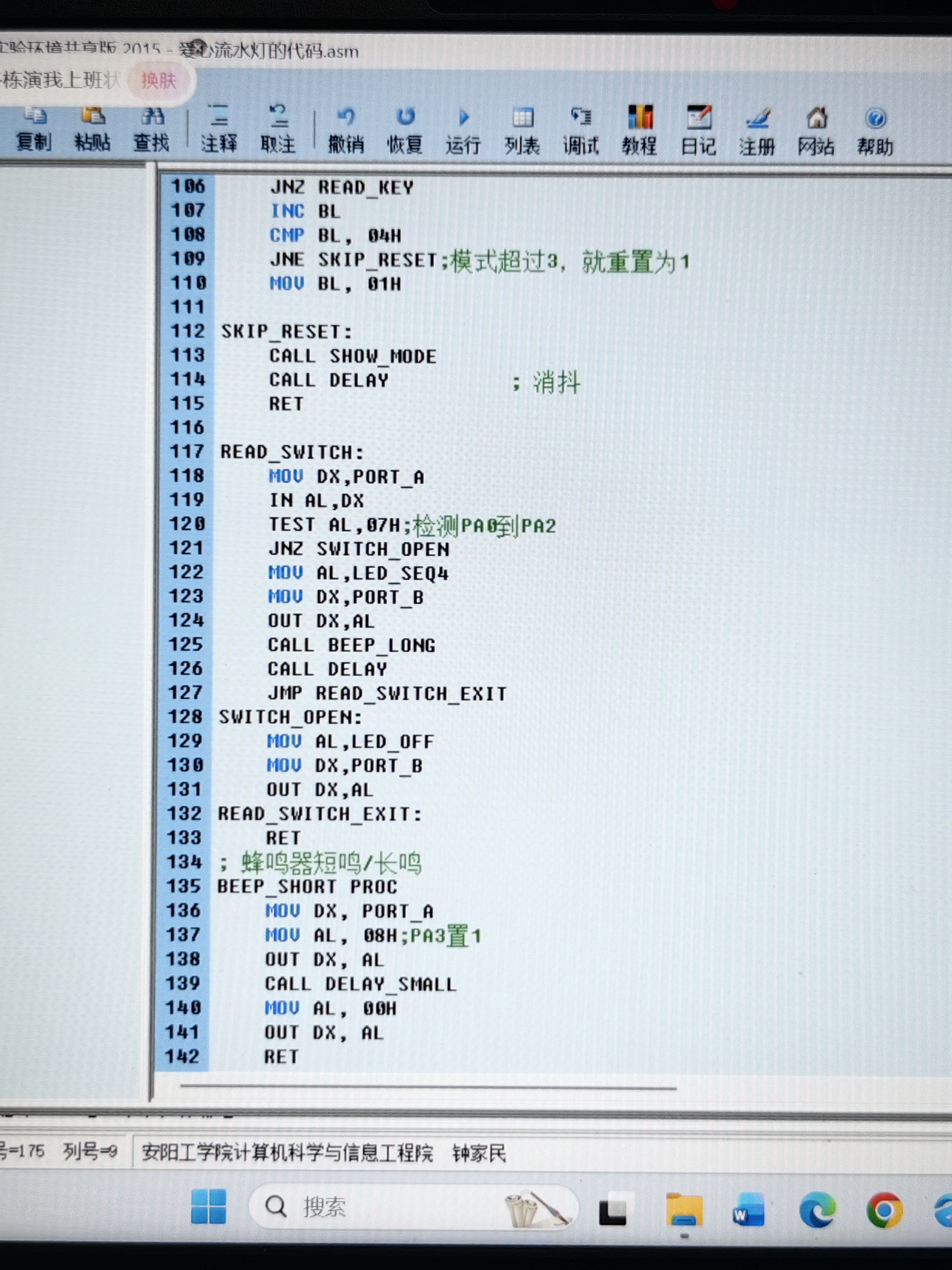

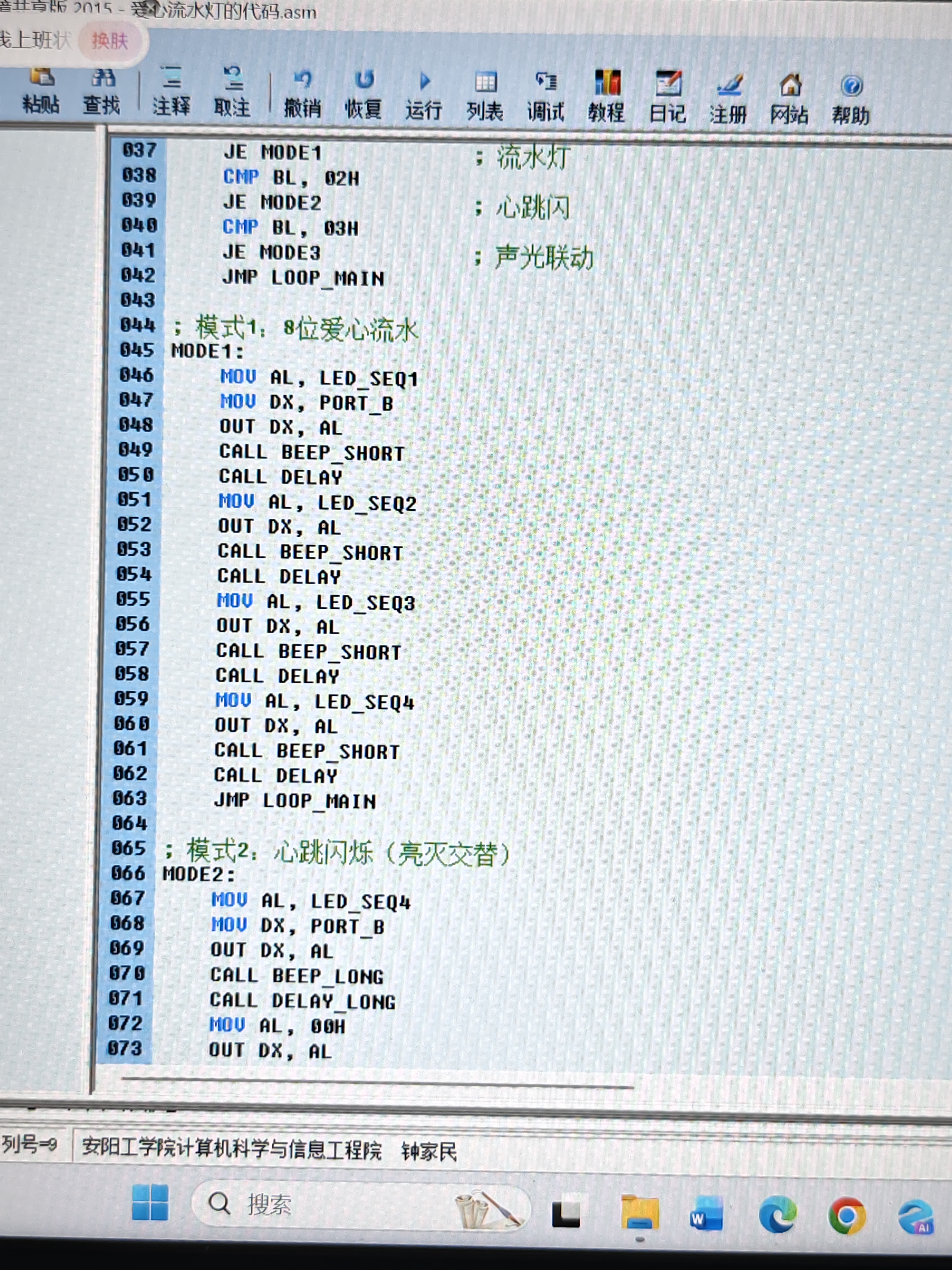

能成功编译，但运行出来一个功能也实现不了。数码管不显示，LED本来是流水灯模式，结果运行后一直亮，按键按了也没反应。希望厉害的朋友们帮我看看问题。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 编译成功但功能未实现，可能存在逻辑错误，比如硬件连接和软件控制逻辑不匹配。
   - LED一直亮，可能是没有正确控制LED的点亮和熄灭状态，比如端口输出配置错误。
   - 数码管不显示，可能是数码管的驱动逻辑有误，包括段选和位选信号的输出。
   - 按键无反应，可能是按键检测逻辑存在问题，如没有正确读取按键状态。
2. 解决方案：
   - 硬件连接检查：
   • 确保8086与8255A的硬件连接正确。8255A的PA口、PB口、PC口以及控制口要与8086的相应地址线正确连接。例如，假设8255A的端口地址为PA口：0x300，PB口：0x301，PC口：0x302，控制口：0x303。
   • 检查LED与8255A的连接，确认LED的阴极或阳极正确连接到PB口等。
   • 数码管的段选和位选信号也要正确连接到8255A的相应端口。
   • 软件控制逻辑修正：
   • LED流水灯控制：
     assembly MOV AL, 00000001B ; 初始值，让最低位LED亮 MOV DX, 0301 ; PB口地址 OUT DX, AL CALL DELAY ; 调用延时函数 MOV AL, 00000010B ; 左移一位，让次低位LED亮 OUT DX, AL CALL DELAY ; 依次类推，实现流水灯效果
   • 数码管显示控制：
     首先要确定数码管的编码方式，比如共阴极数码管的编码。假设要显示数字0，其编码为0x3F。
     assembly MOV AL, 0x3F ; 显示数字0的段选码 MOV DX, 0300 ; PA口地址 OUT DX, AL MOV AL, 0x01 ; 位选码，选择第一位数码管 MOV DX, 0302 ; PC口地址 OUT DX, AL CALL DELAY
   • 按键检测：
     assembly MOV DX, 0302 ; 假设按键连接到PC口 IN AL, DX TEST AL, 0x01 ; 检测按键是否按下（假设按键为低电平触发） JZ NO_KEY_PRESS ; 按键按下后的处理逻辑 NO_KEY_PRESS:
   • 延时函数：
     延时函数用于控制LED流水灯的速度等。可以通过循环来实现简单的延时。
     assembly DELAY PROC MOV CX, 0FFFFH DELAY_LOOP: LOOP DELAY_LOOP RET DELAY ENDP
3. 多种解决方案的优缺点：
   - 直接检查硬件连接：
   • 优点：能快速定位硬件连接方面的问题，如线路接错、短路等。
   • 缺点：需要仔细检查每一根连接线路，比较耗时，尤其是在复杂电路中。
   • 逐步调试软件逻辑：
   • 优点：可以深入了解程序执行过程，有助于发现逻辑错误。
   • 缺点：调试过程可能比较繁琐，需要逐行分析代码，可能遗漏一些隐藏的逻辑问题。
4. 总结：
   首先要仔细检查硬件连接是否正确，确保各部件之间的电气连接无误。然后逐步调试软件控制逻辑，通过查看寄存器状态、分析代码执行流程等方式，找出导致功能未实现的原因，如端口输出错误、逻辑判断错误等，针对性地进行修正。

需要注意的是，以上代码是基于8086汇编语言的示例，实际应用中可能需要根据具体的硬件和软件环境进行调整。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
