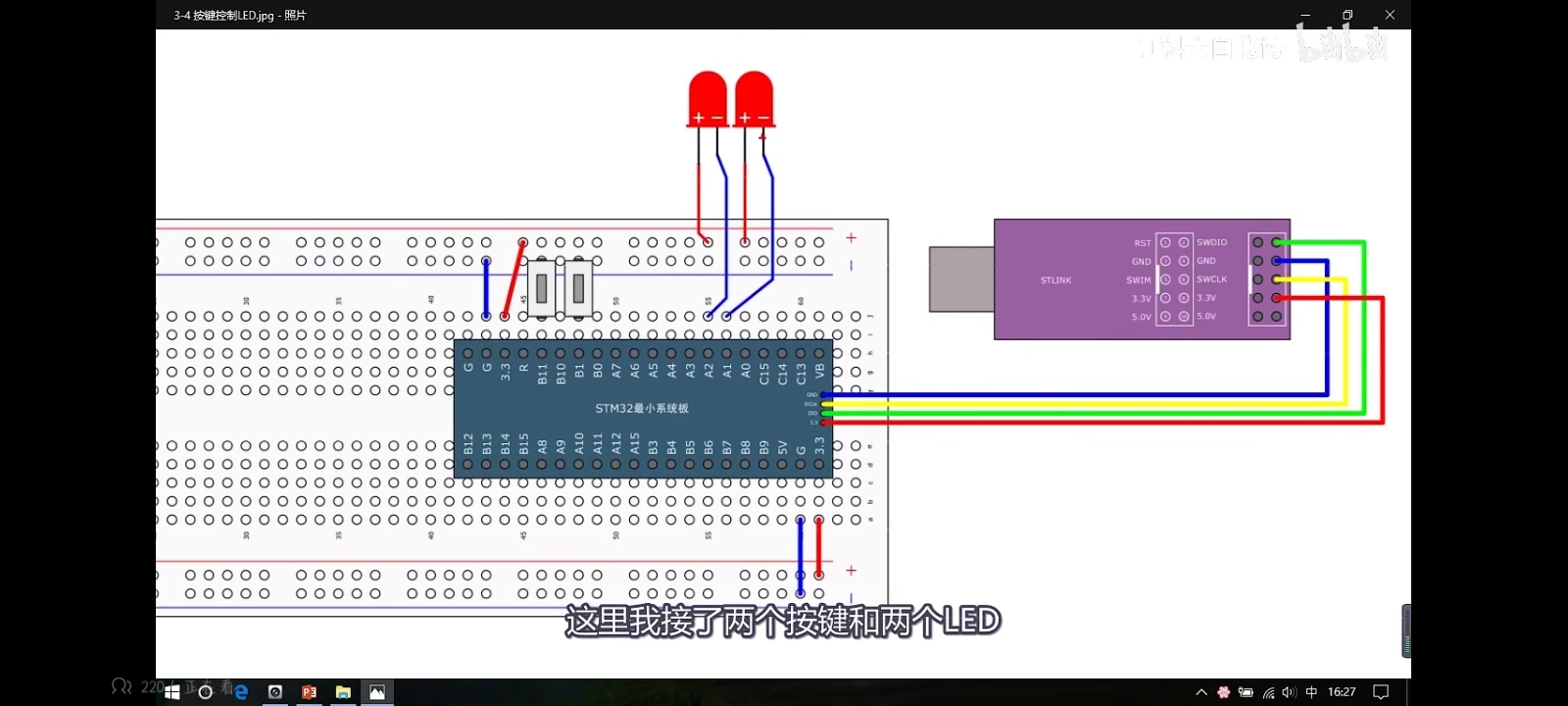

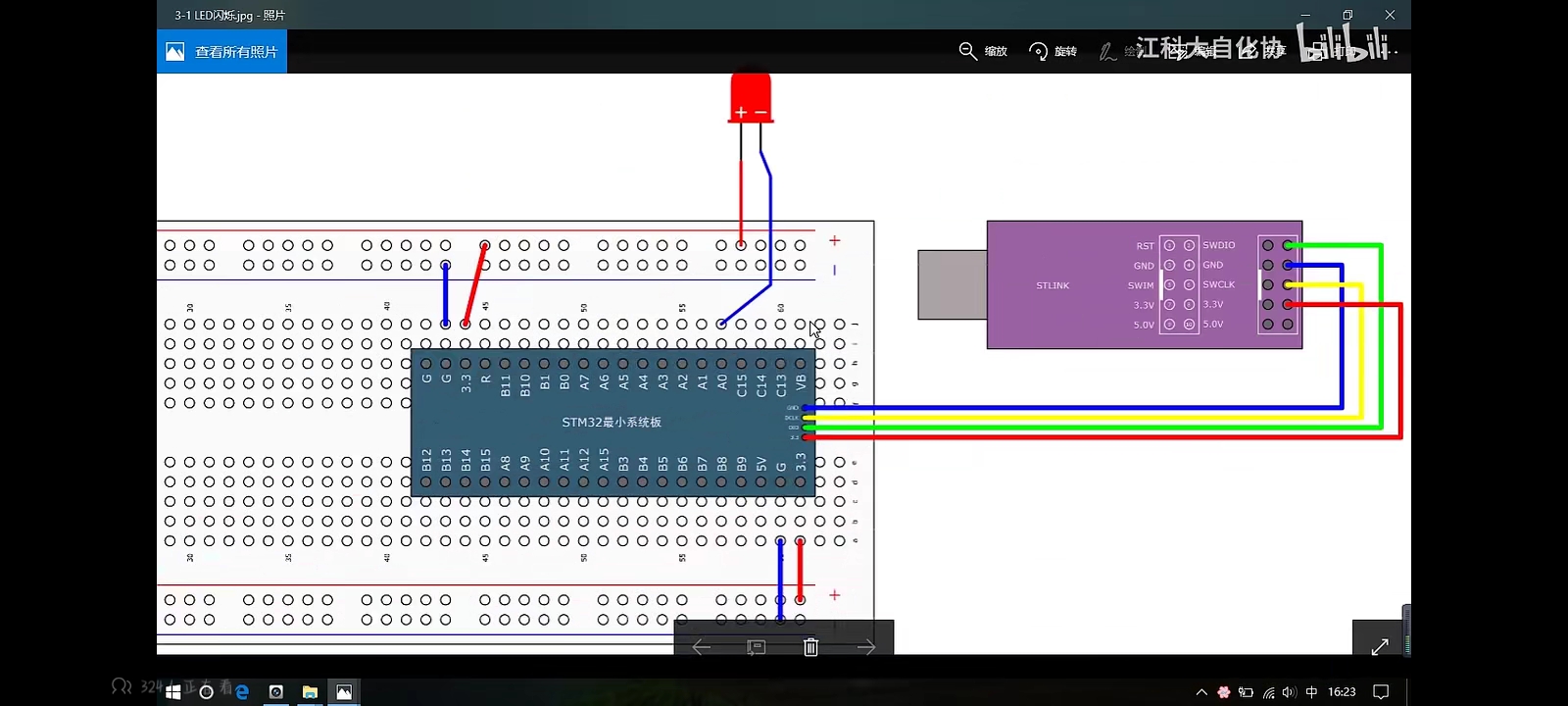

为什么b站江协科技的视频，原理图都不连电阻

Question

有没有人知道，为啥不连电阻啊，不会烧芯片和LED灯吗，还是说这个最小系统板上面有电阻？

Answer 1

让【宝码香车】来帮您解答，本回答参考DeepSeek编写，并整理提供。

如果答案能帮助您，请采纳，非常感谢！
.
每日一句正能量，让它带给您好心情：每一个清晨，都要告诉自己：今天也要努力，也要快乐。
.

关于江协科技STM32教程中LED电路不接电阻的问题，我来为您详细解释：

主要原因分析

1. STM32的GPIO特性

STM32的GPIO引脚有内置保护电路，包括：

• 内部上拉/下拉电阻（约40kΩ）
• ESD保护二极管
• 输出电流限制功能

2. 输出电流限制

STM32的GPIO引脚默认输出电流被限制在：

• 单个引脚最大约25mA
• 所有引脚总电流约150mA

这个电流限制对于驱动普通LED来说已经足够安全，不会立即烧毁芯片。

实际电路分析

从您提供的原理图来看：

最小系统板部分

// STM32 GPIO配置示例
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.Pin = GPIO_PIN_5;  // 以LED引脚为例
GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;  // 推挽输出
GPIO_InitStruct.Pull = GPIO_NOPULL;  // 无上拉下拉
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;  // 低速模式
HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

为什么不会烧毁

1. LED正向电压：普通LED正向电压约1.8-3.3V
2. STM32工作电压：3.3V
3. 实际电流：由于电压差较小，实际通过LED的电流远小于最大允许值

教学考虑

江协科技这样设计主要是为了：

• 简化电路：让初学者更容易理解核心概念
• 降低门槛：减少元件数量，便于上手
• 短期演示：教学演示时间短，风险较低

实际项目建议

虽然教学可以这样用，但实际项目中强烈建议加限流电阻：

// 推荐的实际电路设计
// LED + 220Ω电阻 串联
// 计算：I = (3.3V - 2.0V) / 220Ω ≈ 6mA （安全范围）

总结

江协科技不接电阻的原因：

• 利用了STM32的内置保护功能
• 教学简化考虑
• 短期使用风险可控

但长期使用或实际项目中，一定要加限流电阻，这样可以：

• 延长LED和芯片寿命
• 提高系统稳定性
• 符合工程规范

希望这个解释对您有帮助！
