stm32 为什么加了消抖后LED就没反应了

Question

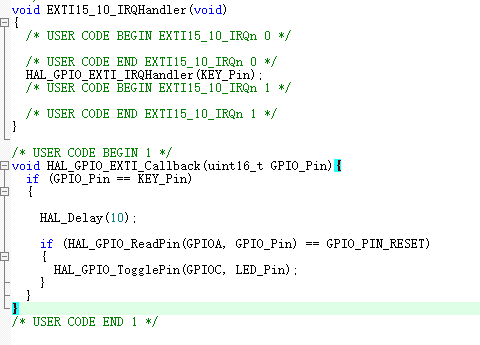

stm32 为什么加了消抖后LED就没反应了，不加消抖的话直接翻转的话是可以的。

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 消抖电路的原理是消除按键等输入信号的抖动，以防止误触发。但现在加了消抖后LED没反应，可能是消抖电路影响了GPIO口的正常输出逻辑。
   - 消抖电路可能改变了GPIO口读取输入状态的时机或者影响了输出信号的产生。
2. 解决方案：
   - 检查消抖电路的连接是否正确。例如，如果是硬件消抖电路，可能存在连线错误。假设使用电容和电阻组成的硬件消抖电路，电容两端不能接反，电阻阻值要合适。
   - 查看消抖代码实现是否有误。以下是一个简单的软件消抖示例代码：

#include "stm32f10x.h"

#define LED_GPIO_PORT GPIOC
#define LED_GPIO_PIN GPIO_Pin_13

void delay(uint32_t count) {
    for(volatile uint32_t i = 0; i < count; i++);
}

void GPIO_Configuration() {
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
    GPIO_InitStructure.GPIO_Pin = LED_GPIO_PIN;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(LED_GPIO_PORT, &GPIO_InitStructure);
}

int main(void) {
    GPIO_Configuration();
    while(1) {
        // 假设按键连接到某个GPIO口，这里用按键消抖举例
        GPIO_InitTypeDef GPIO_InitStructure;
        GPIO_InitStructure.GPIO_Pin = GPIO_Pin_X; // 假设按键连接到GPIO_Pin_X
        GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; // 上拉输入
        GPIO_Init(GPIO_PORT_X, &GPIO_InitStructure);
        if(GPIO_ReadInputDataBit(GPIO_PORT_X, GPIO_Pin_X) == 0) {
            delay(50000); // 消抖延时
            if(GPIO_ReadInputDataBit(GPIO_PORT_X, GPIO_Pin_X) ==
               0) {
                GPIO_SetBits(LED_GPIO_PORT, LED_GPIO_PIN);
            }
        } else {
            GPIO_ResetBits(LED_GPIO_PORT, LED_GPIO_PIN);
        }
    }
}

• 确认消抖电路是否对GPIO口的电平检测产生了干扰。如果是硬件消抖电路，可能会影响GPIO口的输入电平读取，导致误判按键状态。
  3. 多种解决方案的优缺点：
• 硬件消抖：
  • 优点：简单直接，能有效消除物理按键的抖动，不占用CPU资源。
  • 缺点：电路相对复杂，可能出现连接错误影响其他功能，更改消抖参数不太灵活。
• 软件消抖：
  • 优点：实现灵活，可根据不同需求调整消抖延时等参数，不需要额外硬件电路。
  • 缺点：占用CPU资源，消抖延时设置不当可能影响响应速度。
    4. 总结：
• 加消抖后LED没反应通常是消抖电路或代码实现有误。要仔细检查硬件连接和软件代码逻辑，确保消抖电路不影响GPIO口的正常输入输出。通过正确的检查和调整，能解决消抖导致的异常问题，使LED能正常响应按键等输入信号。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
