matlab钢珠图像尺寸识别及机械臂分拣

Question

各位，求支招。
在MATLAB中对钢珠尺寸的识别，可以用到哪些方法？霍夫圆变换处理方便还是使用其他算法方便？以及哪些处理方法需要准备数据集。类似于这种图片

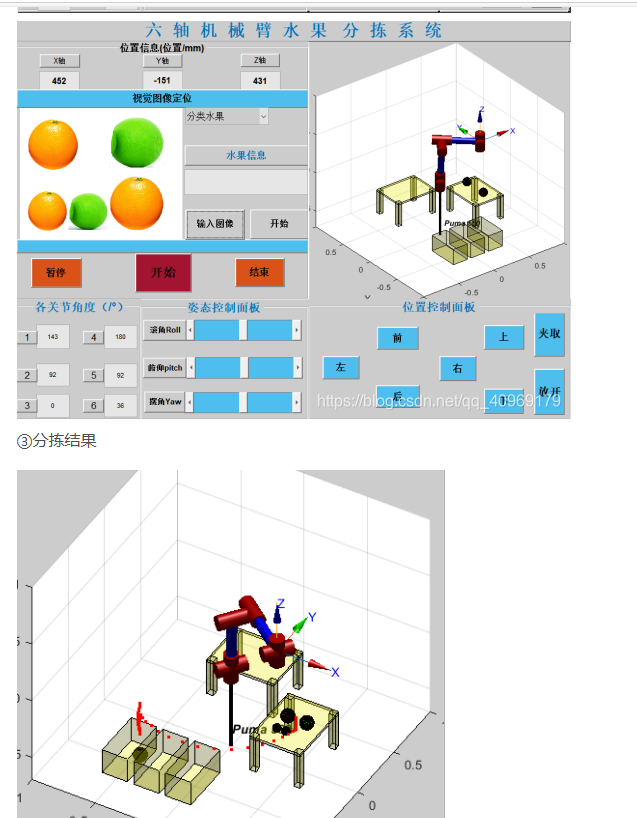

我做的是基于MATLAB的钢珠尺寸识别及机械臂分拣仿真，不做实物，但是对于钢珠图像的处理不知道该用什么方法合适。在图片中识别出各钢珠的尺寸，把不合格的钢珠用机械臂分拣出去。类似于这种仿真（我目前能找到的）。以及在机械臂的仿真中，路径规划和轨迹规划两者是必须的吗?还是说可以只关注一个？

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 问题关键点：
   - 探讨在MATLAB中识别钢珠尺寸的有效方法。
   - 比较霍夫圆变换与其他算法在钢珠尺寸识别上的便利性。
   - 明确哪些处理方法需要准备数据集。
2. 解决方案：
   - 基于边缘检测的方法：
   • 步骤：
   • 使用边缘检测算子（如Canny算子）对钢珠图像进行边缘检测，得到钢珠的边缘轮廓。
   • 对边缘轮廓进行处理，例如拟合圆或椭圆来确定钢珠的尺寸。
   • 代码示例：

img = imread('steel_balls_image.jpg');
gray_img = rgb2gray(img);
edges = edge(gray_img, 'Canny');
% 后续处理边缘轮廓以确定尺寸，这里暂未详细给出完整代码

• 霍夫圆变换：
  • 步骤：
  • 直接使用MATLAB的imfindcircles函数进行霍夫圆变换。该函数可以检测图像中的圆形物体。
  • 函数返回检测到的圆的圆心坐标和半径，从而确定钢珠的尺寸。
  • 代码示例：

img = imread('steel_balls_image.jpg');
gray_img = rgb2gray(img);
[centers, radii] = imfindcircles(gray_img, [min_radius max_radius]);
% min_radius和max_radius需根据实际钢珠尺寸范围设定

• 基于深度学习的方法：
  • 步骤：
  • 准备数据集：收集大量不同尺寸钢珠的图像，并进行标注（标注钢珠的尺寸等信息）。
  • 选择合适的深度学习模型，如卷积神经网络（CNN）。
  • 使用标注好的数据集训练模型，使其能够准确识别钢珠尺寸。
  • 代码示例（使用MATLAB深度学习工具箱）：

% 准备数据
imageDatastore = imageDatastore('path_to_images', 'LabelSource', 'foldernames');
% 划分训练集和测试集
[trainData, testData] = splitEachLabel(imageDatastore, 0.8, 'randomized');
% 定义模型
layers = [
    imageInputLayer([image_height image_width 3])
    convolution2dLayer(3, 8,'stride', 2)
    reluLayer
    maxPooling2dLayer(2,'stride', 2)
    fullyConnectedLayer(num_classes)
    softmaxLayer
    classificationLayer];
% 训练模型
options = trainingOptions('adam',...
    'MaxEpochs',20,...
    'MiniBatchSize',16,...
    'InitialLearnRate',1e-3,...
    'Shuffle','every-epoch',...
    'ValidationData',testData,...
    'ValidationFrequency',3,...
    'Verbose',false);
net = trainNetwork(trainData, layers, options);
% 预测尺寸
[labels, scores] = classify(net, testData);

1. 不同方案优缺点：
   - 基于边缘检测的方法：
   • 优点：计算量相对较小，对简单背景下的钢珠尺寸识别效果较好，不需要大量数据集。
   • 缺点：对图像质量要求较高，边缘检测结果可能不准确，对于复杂背景适应性差。
   • 霍夫圆变换：
   • 优点：能直接检测出圆形物体（钢珠）的圆心和半径，操作相对简单。
   • 缺点：计算量较大，对噪声敏感，可能检测出多个圆或误检，对于非标准圆形钢珠可能不准确。
   • 基于深度学习的方法：
   • 优点：准确率高，能够适应复杂的钢珠图像和不同的尺寸情况。
   • 缺点：需要大量标注好的数据集，训练时间长，计算资源要求高。
2. 总结：
   - 基于边缘检测的方法和霍夫圆变换相对简单，计算量较小，但在准确性和适应性上有一定局限。
   - 基于深度学习的方法虽然效果好，但成本较高（数据准备和计算资源方面）。选择哪种方法需根据实际情况，如图像特点、计算资源、精度要求等来决定。如果对精度要求高且有足够的计算资源和数据集，深度学习方法是较好的选择；如果追求简单快速且对精度要求不是极高，基于边缘检测或霍夫圆变换的方法也可行。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
