PCB图引脚显示红色和蓝色什么情况

Question

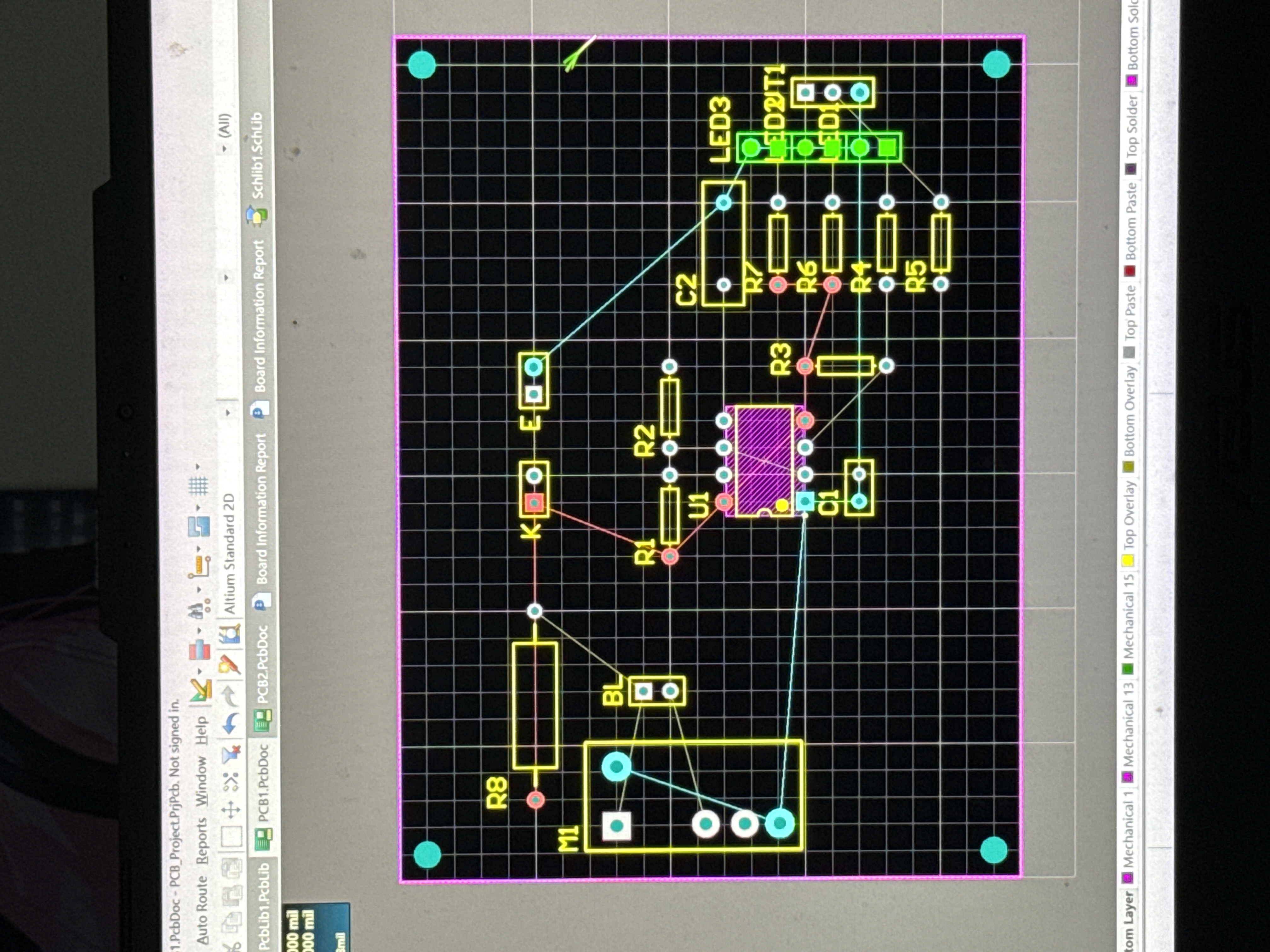

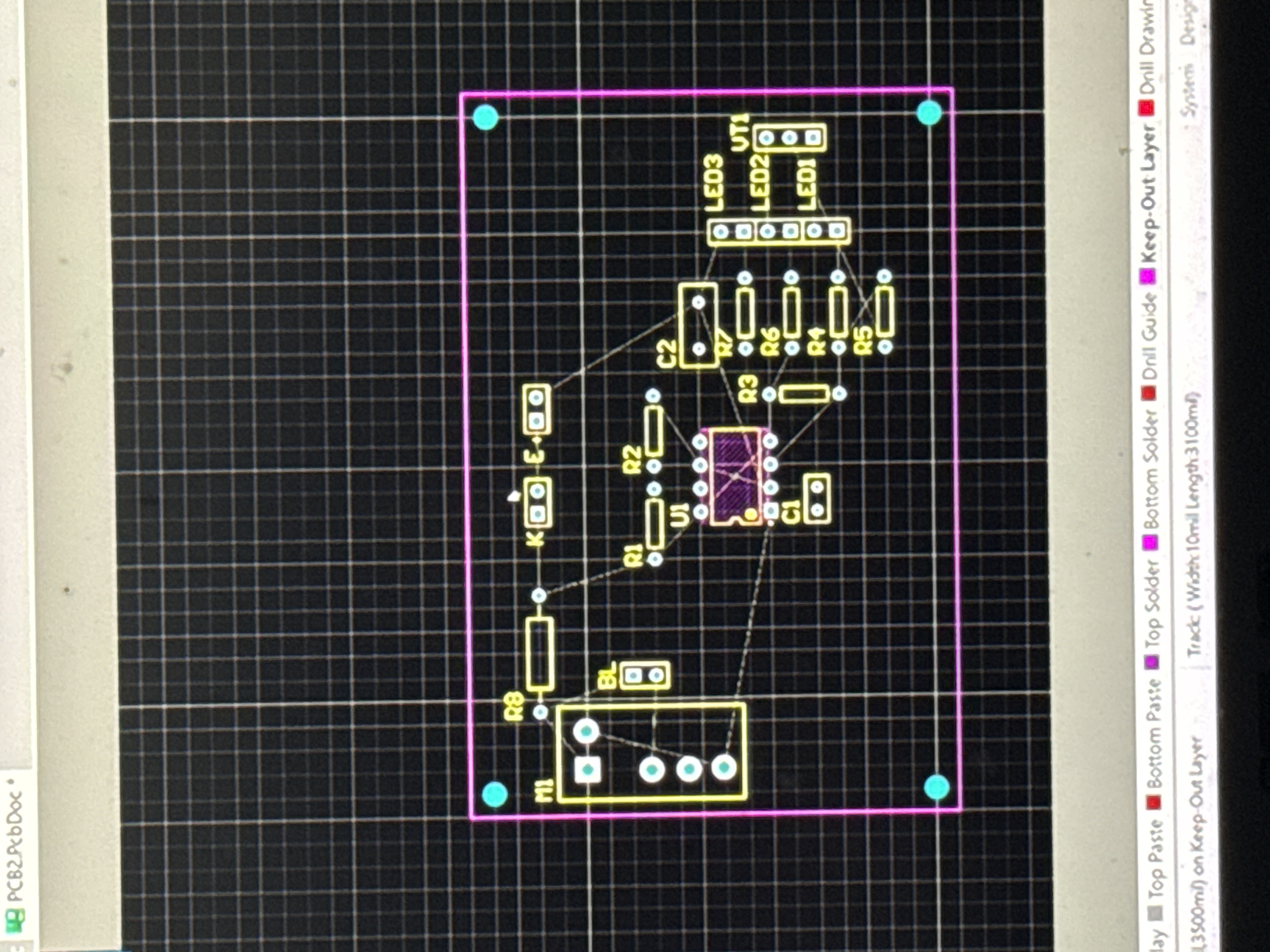

电工电子实习让做555音乐电路板 为什么我在PCB图里面有的引脚会变成红色和蓝色（图一） 标准的是图二

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 主要问题是在绘制555音乐电路板的PCB图时，部分引脚颜色显示异常，与标准图不同。这可能涉及到软件设置、电气规则定义、元件引脚属性等方面的问题。
2. 解决方案：
   - 检查电气规则设置：
   • 不同的PCB设计软件，其电气规则设置入口位置不同。例如在Altium Designer软件中，进入“Design”菜单，选择“Rules”。
   • 查看与引脚相关的规则，如“Electrical”类别下的“Pin”规则。确认是否有设置了特殊颜色显示的规则。如果有，检查这些规则的条件和参数，看是否有误。例如，如果设置了引脚电气连接错误时显示红色，那么需要排查是否真的存在连接错误。
   • 检查元件引脚属性：
   • 选中显示异常颜色的引脚对应的元件。
   • 在元件属性设置中查看引脚的相关参数。有些软件中，引脚的电气类型、是否为输入输出等属性可能会影响其显示颜色。比如，如果引脚被错误地设置为“Power”类型，可能会导致显示颜色与普通信号引脚不同。
   • 查看软件颜色设置：
   • 某些PCB设计软件允许用户自定义颜色显示方案。检查软件的全局颜色设置选项，看是否有针对引脚颜色的特殊设置。例如在一些软件中，可以在“Preferences”（偏好设置）里找到“Display”（显示）相关的设置，查看引脚颜色的默认或自定义配置。
3. 不同解决方案的优缺点：
   - 检查电气规则设置：
   • 优点：能从整体电气规则角度排查问题，全面且系统，可直接找到因电气规则异常导致引脚颜色变化的根源。
   • 缺点：对于不熟悉电气规则设置的用户，可能需要花费较多时间去理解和调整规则参数。
   • 检查元件引脚属性：
   • 优点：针对性强，直接针对具体元件引脚的设置进行检查，能快速定位到个别元件引脚属性错误导致的颜色问题。
   • 缺点：如果元件数量较多，逐个检查会比较繁琐。
   • 查看软件颜色设置：
   • 优点：简单直接，能快速发现是否是软件整体颜色显示设置导致的引脚颜色异常。
   • 缺点：可能无法解决深层次的电气或元件属性问题，只是调整了表面的显示颜色配置。
4. 总结：
   - 引脚在PCB图中显示异常颜色，主要从电气规则、元件引脚属性及软件颜色设置这几个方面去排查。通过逐步检查这几个方面，能找出导致引脚颜色与标准图不同的原因，并进行相应调整，使PCB图引脚显示恢复正常。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
