comsol软件仿真

Question

我使用comsol软件进行聚焦超声换能器的仿真，用于精准刺激小动物脑区（条件：V0=50v f=0.8-1.3MHZ 匹配层厚度=0.20mm PZT厚度=0.4mm）

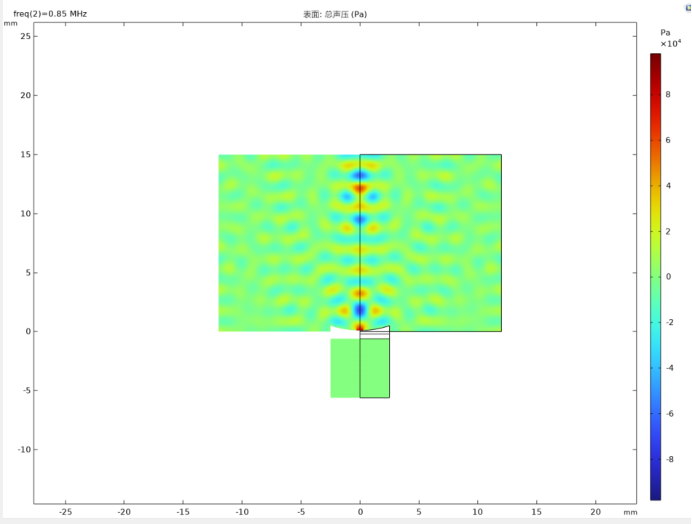

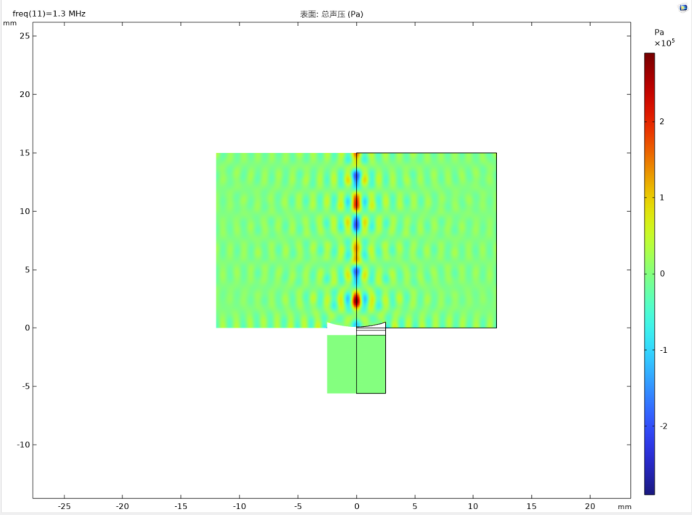

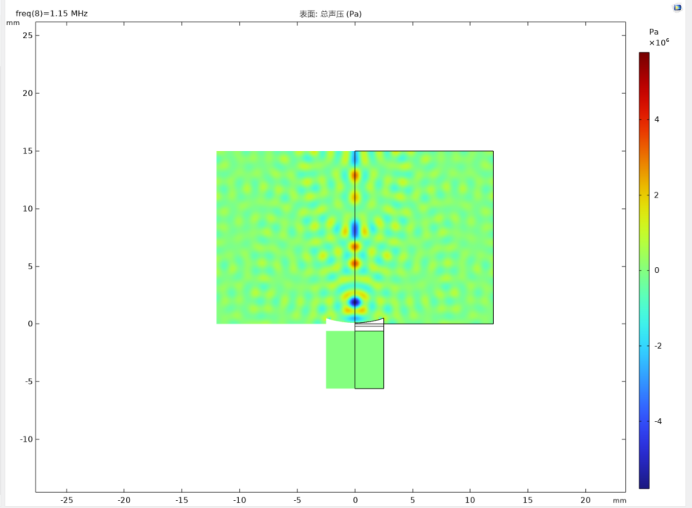

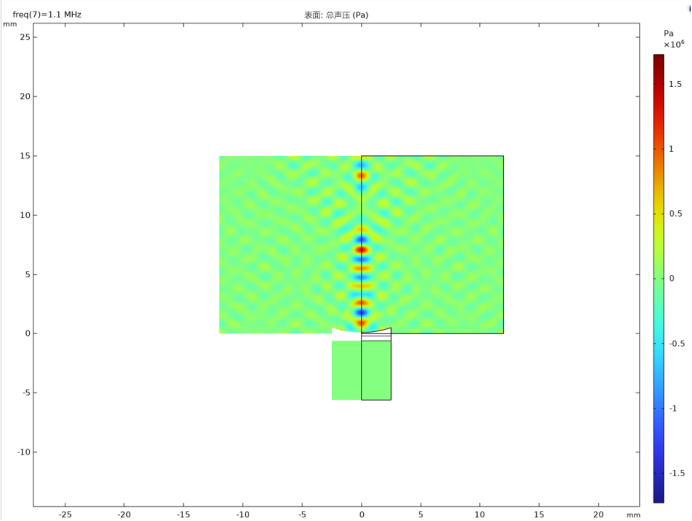

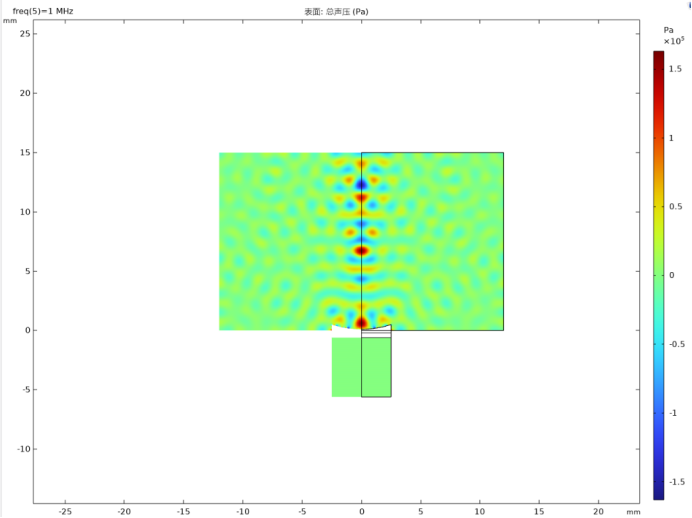

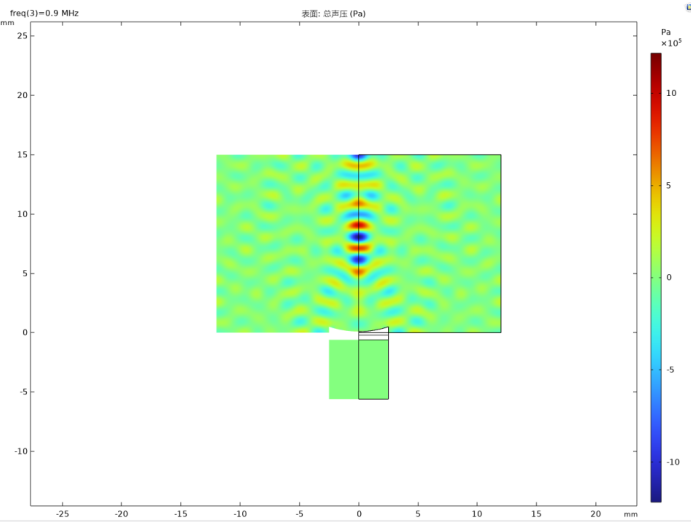

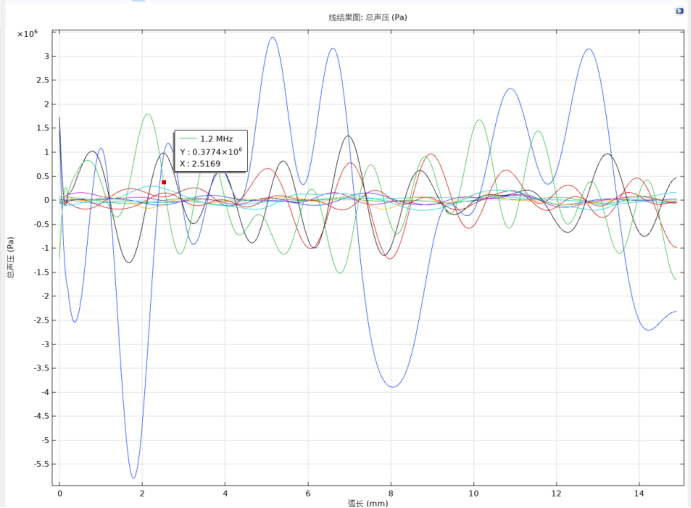

上述是我仿真得到的模拟图，我需要怎么改进

Answer 1

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 使用Comsol软件进行聚焦超声换能器仿真，涉及到特定的参数设置，如电压（V0 = 50v）、频率范围（f = 0.8 - 1.3MHZ）、匹配层厚度（0.20mm）和PZT厚度（0.4mm）。
   - 需要构建合适的物理模型来准确模拟聚焦超声换能器在精准刺激小动物脑区场景下的行为。
2. 解决方案：
   - 模型建立：
   • 在Comsol中选择合适的物理场接口，例如声学模块中的超声传播接口。
   • 定义几何模型，创建代表聚焦超声换能器的结构，包括PZT层和匹配层等部分。可以通过绘制二维或三维几何形状来实现。例如，对于二维模型，可以使用绘图工具绘制圆形或椭圆形的换能器结构，其中PZT层和匹配层的厚度可以通过定义材料区域的厚度来设置。
     // 创建几何模型示例（二维） model = Model('name','FocusedUltrasoundTransducerModel'); geom = model.Geometry; r1 = 5; // 换能器外半径 r2 = 3; // PZT层外半径 r3 = 2; // 匹配层外半径 thickness_PZT = 0.4; thickness_matching = 0.2; geom.add('circle', 'r1', r1, 'center', [0, 0]); geom.add('circle', 'r1', r2, 'center', [0, 0]); geom.add('circle', 'r1', r3, 'center', [0, 0]); geom.boolean('not', {'circle1'}, {'circle2'}); geom.boolean('not', {'circle2'}, {'circle3'}); PZT_region = geom.to_mesh('region', 'name', 'PZT'); PZT_region.set('thickness', thickness_PZT); matching_region = geom.to_mesh('region', 'name','matching'); matching_region.set('thickness', thickness_matching);
   • 材料属性设置：
   • 为PZT层和匹配层设置相应的声学材料属性。PZT材料具有特定的密度、声速和衰减系数等属性，匹配层材料也有其对应的属性。在Comsol中，可以通过材料库选择合适的材料或自定义材料属性。
     // 设置材料属性示例 material_PZT = model.Materials.add('PZT_material'); material_PZT.set('density', 7500); // PZT密度假设值 material_PZT.set('speed_of_sound', 4000); // PZT声速假设值 material_PZT.set('attenuation_coefficient', [0.1, 0.1, 0.1]); // 假设的衰减系数 material_matching = model.Materials.add('matching_material'); material_matching.set('density', 3000); // 匹配层密度假设值 material_matching.set('speed_of_sound', 2000); // 匹配层声速假设值 material_matching.set('attenuation_coefficient', [0.05, 0.05, 0.05]); // 假设的衰减系数 PZT_region.material(material_PZT); matching_region.material(material_matching);
   • 边界条件设置：
   • 定义边界条件，如在换能器表面设置压力边界条件，模拟输入电压产生的超声压力。对于外部边界，可以设置吸收边界条件，以减少反射对模拟结果的影响。
     // 设置边界条件示例 boundary_pressure = model.Boundaries.add('pressure_boundary'); boundary_pressure.set('pressure', 50); // 根据V0 = 50v设置压力幅值 boundary_absorbing = model.Boundaries.add('absorbing_boundary'); boundary_absorbing.set('absorption_type', 'perfectly_matched_layer');
   • 求解设置：
   • 设置求解器参数，包括求解类型（如频域求解或时域求解，这里可根据具体需求选择，对于给定频率范围，频域求解较合适）、频率范围（0.8 - 1.3MHZ）等。
     // 频域求解设置示例 study = model.Studies.add('frequency_domain_study'); solver = study.Solvers.add('frequency_domain_solver'); solver.set('frequency_range', [0.8e6, 1.3e6]);
   • 结果分析：
   • 求解完成后，分析结果，如查看超声压力分布、声强分布等，以评估聚焦超声换能器对小动物脑区的刺激效果。可以通过绘制二维或三维图形来直观展示结果。
     // 结果绘图示例 result = solver.Result; p = result.derive('pressure'); p.plot();
3. 不同方案优缺点：
   - 方案一：基于Comsol自带材料库
   • 优点：快速简便，能直接利用软件已有的材料数据，减少设置错误。
   • 缺点：可能无法完全准确匹配实际材料特性，对于特殊材料可能没有合适选项。
   • 方案二：自定义材料属性
   • 优点：可以根据实际材料精确设置属性，模拟更准确。
   • 缺点：需要准确的材料参数测量或查找，设置过程相对复杂，如果参数不准确会影响模拟结果。
4. 总结：
   通过合理建立几何模型、设置材料属性、边界条件和求解参数，利用Comsol软件可以对聚焦超声换能器在给定条件下进行仿真，分析其在精准刺激小动物脑区场景下的超声传播和作用效果。不同的设置方案各有优缺点，需根据实际情况选择合适的方法来确保仿真结果的准确性和可靠性。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。
