comsol中薄膜的模态分析

Question

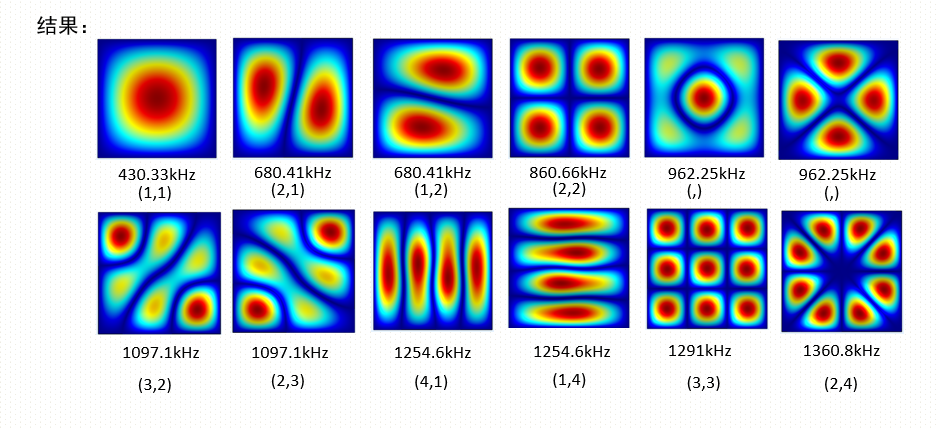

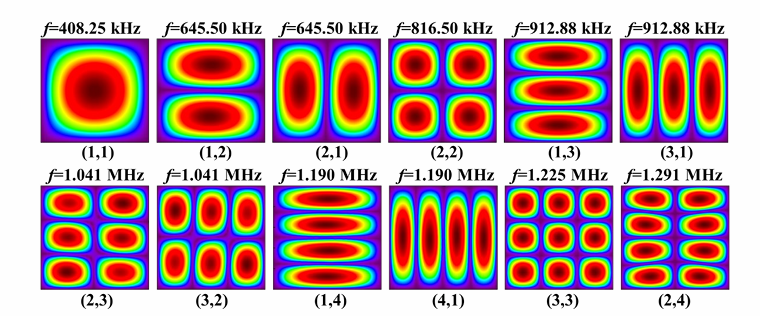

想复现一个文献中的案例，在comsol里面做一个正方形膜的模态分析，看他的固有频率和振型。正方形四周夹紧固定，边长为1mm，厚度为200nm，弹性模量250GPa，泊松比0.23，密度2700kg/立方米，膜内由900MPa的预应力。下面是我的模型，我的结果和文献结果对比。固有频率一模一样，但是为什么我的振型不对称啊。

我加厚厚度前几阶就会对称了，这是为什么。我细化网格高阶振型也会有所改善，但改善不大。另外同样的操作，圆形薄膜就很完美，对称又漂亮，有没有好人看一下这是为什么啊。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题非常具有代表性，尤其是在模态分析中，尤其是对于薄膜结构（如正方形膜）的振型对称性问题。下面我将从理论基础、模型设置、网格划分、边界条件、预应力影响等方面进行详细分析，并给出解决方案。

---

一、为什么你的正方形膜振型不对称？

1. 边界条件的影响

在正方形膜的四周夹紧固定的情况下，边界条件的施加方式是关键。如果边界条件没有正确施加，会导致不合理的约束，从而影响振型的对称性。

• 正确的做法：确保四边都完全固定（即所有位移自由度被限制），而不是仅在某些点或面固定。
• 错误做法：如果只是在边缘某几个点固定，或者使用了简支边界条件，那么振型可能会不对称。

重点：边界条件必须严格满足“四边夹紧”（Clamped boundary condition）的要求。

---

2. 预应力的影响

你提到膜内有900 MPa 的预应力，这会显著影响固有频率和振型。

• 预应力的作用：它会使结构产生刚度变化，进而改变振动模式。
• 对称性问题：如果预应力分布不均匀，或者模型在建模时未正确考虑预应力方向，可能导致振型不对称。

重点：预应力必须以 张力形式 正确施加在膜上，且方向一致，否则会导致不对称振型。

---

3. 网格划分的影响

你提到“细化网格高阶振型也会有所改善，但改善不大”，说明网格可能不够精细，特别是对于高阶模态。

• 正方形膜的对称性：由于其几何形状是对称的，理论上其振型也应具有对称性。
• 网格划分不均：如果网格在某个方向（如x或y方向）划分得不够均匀，或者存在非对称网格，则可能导致振型出现偏差。

重点：网格划分必须 对称且均匀，特别是在对称结构中，避免引入人为的不对称性。建议使用结构化网格（Structured Mesh）或对称网格划分。

---

4. 材料属性与厚度的影响

你提到“加厚厚度前几阶就会对称了”，这说明厚度变化会影响振型对称性。

• 原因可能是：
  • 在薄板/膜结构中，弯曲变形主导；
  • 当厚度增加时，拉伸变形占主导，此时振型更接近对称；
  • 若厚度过小，可能由于数值误差或边界条件处理不当导致振型不对称。

重点：在薄板/膜结构中，需特别注意 边界条件和网格划分，避免因数值不稳定导致振型不对称。**

---

二、为什么圆形薄膜振型对称？

圆形薄膜由于其天然对称性，无论边界条件如何设置，其振型通常都是轴对称或径向对称的。

• 圆形结构的对称性使得网格划分更容易实现对称性；
• 而正方形结构由于角点的存在，容易在边界条件或网格划分中引入不对称性。

重点：正方形结构的对称性比圆形差，因此在建模时需要更加小心地处理边界条件和网格划分。

---

三、解决方案（有序列表）

1. 检查并修正边界条件

   • 确保四边完全固定，不能只在边缘点或面固定。

   • 使用约束条件（Constraint），而非简单的位移固定。

   • 示例代码（COMSOL中使用Lumped Constraint）：

     % 假设你已定义了一个名为"membrane"的几何体
     constraint = model.physics("solid").constraint("con1");
     constraint.set("type", "clamped");
     constraint.set("geom", "membrane");


2. 确保预应力正确施加

   • 使用**预应力（Pre-stress）**功能，在静态分析中先施加900 MPa的张力。
   • 检查预应力是否在整个膜面均匀分布。

3. 优化网格划分

   • 使用结构化网格（Structured Mesh），确保网格在x和y方向对称。
   • 对于高阶模态，可以使用自适应网格（Adaptive Mesh Refinement）来提高精度。

4. 检查材料属性和厚度设置

   • 确认弹性模量、泊松比、密度等参数是否正确输入。
   • 确保厚度为200 nm，不要误写成其他单位（如μm）。

5. 对比文献中的建模方式

   • 如果文献中使用的是二维平面应力模型（Plane Stress），请确认你的模型是否选择了相同的假设。
   • 如果文献中使用的是三维模型，请确保你是否忽略了某些维度。

6. 验证模型的对称性

   • 在COMSOL中使用对称性条件（Symmetry Condition），强制模型在x或y方向对称。

   • 示例代码：

     symmetry = model.physics("solid").constraint("sym1");
     symmetry.set("type", "symmetric");
     symmetry.set("normal", [1, 0, 0]);  % x方向对称
     symmetry.set("geom", "membrane");


---

四、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 振型不对称 | 边界条件不正确、预应力不均匀、网格不均匀 | 检查边界条件、预应力、网格对称性 | | 高阶模态不理想 | 网格不够精细 | 使用自适应网格或细化网格 | | 正方形 vs 圆形 | 几何对称性差异 | 正方形需更严格的对称处理 |

---

如果你愿意，我可以帮助你进一步检查你的 COMSOL 模型文件，看看具体哪里出现了不对称的情况。你可以上传 .mph 文件或提供截图，我会帮你分析。
