maxicam与stm32串口通信

Question

maxicam与stm32（标准库）不能成功实现串口通信，代码无报错，有没有人看看🙏🙏

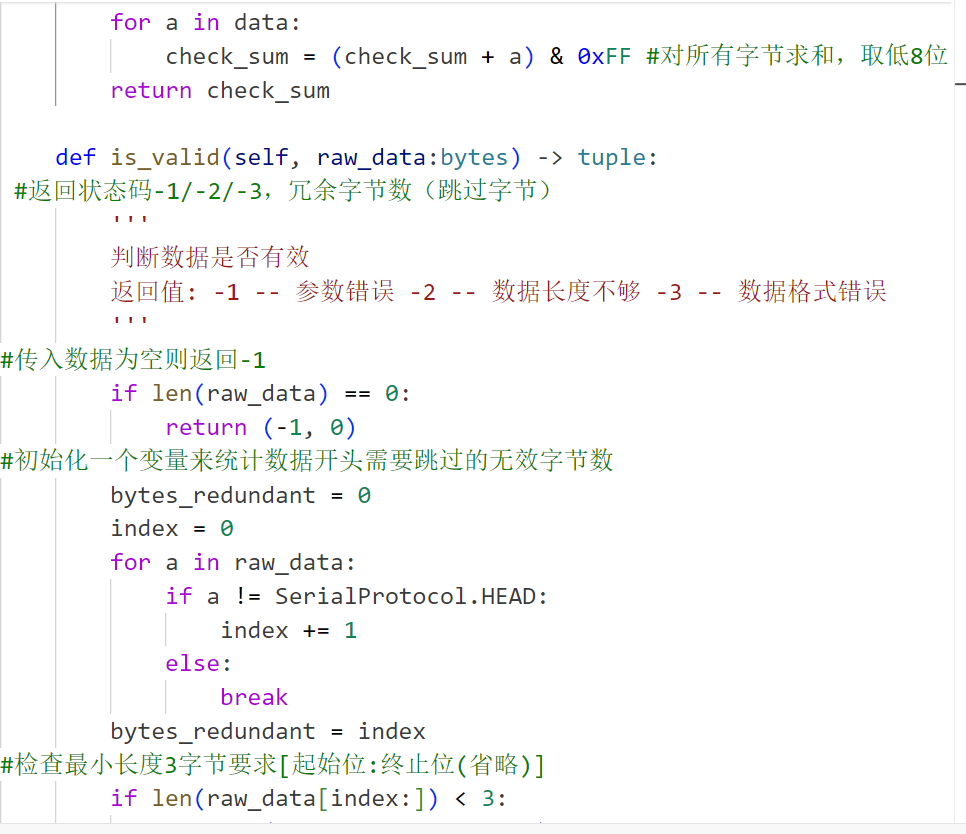

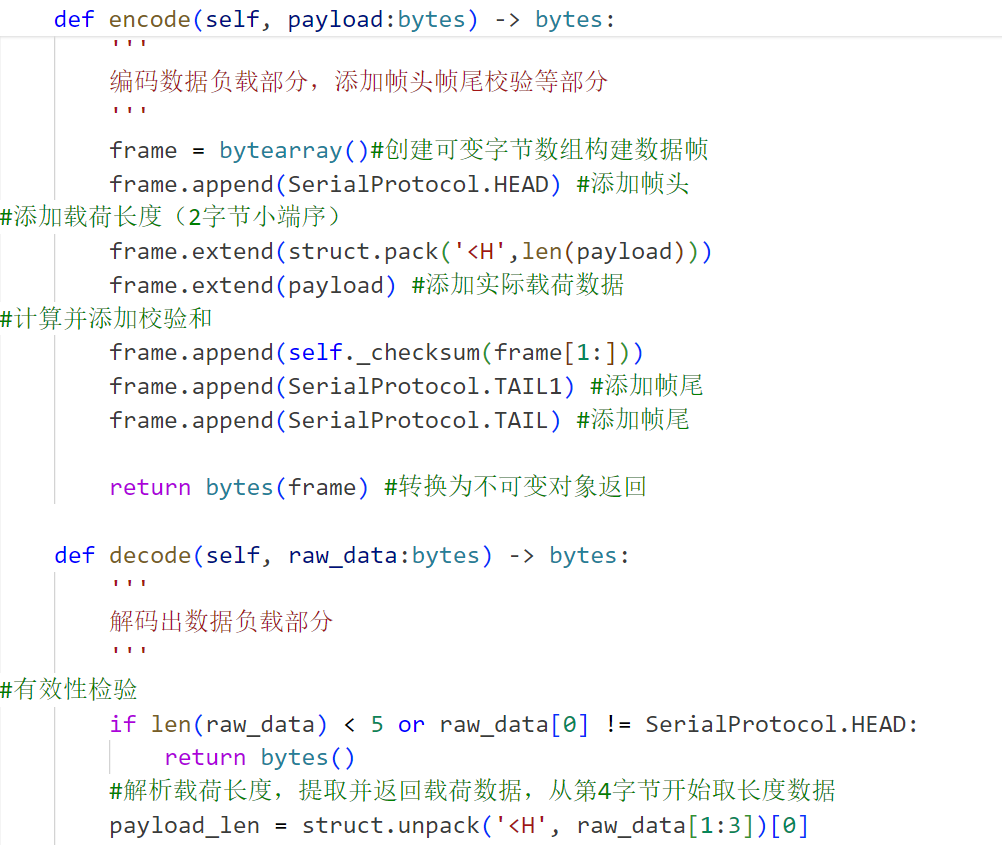

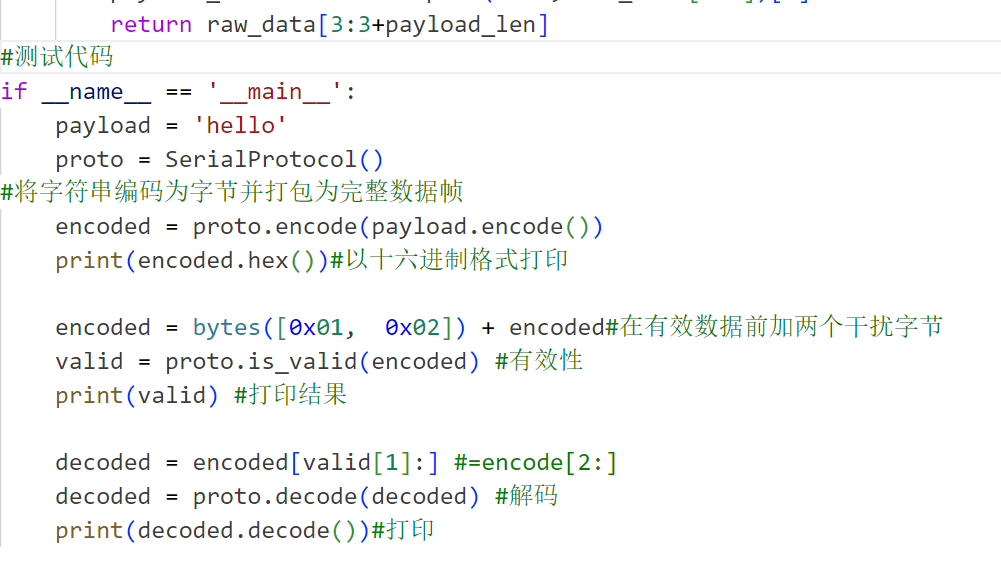

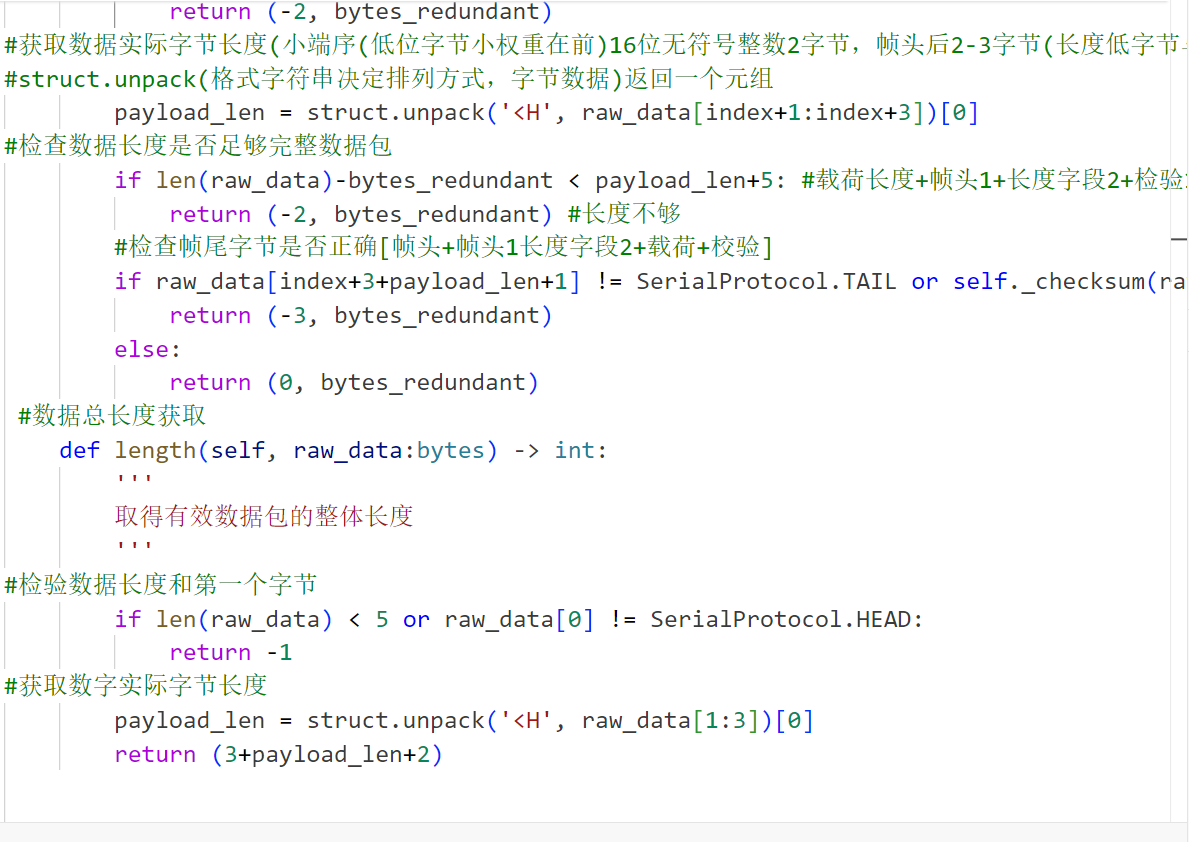

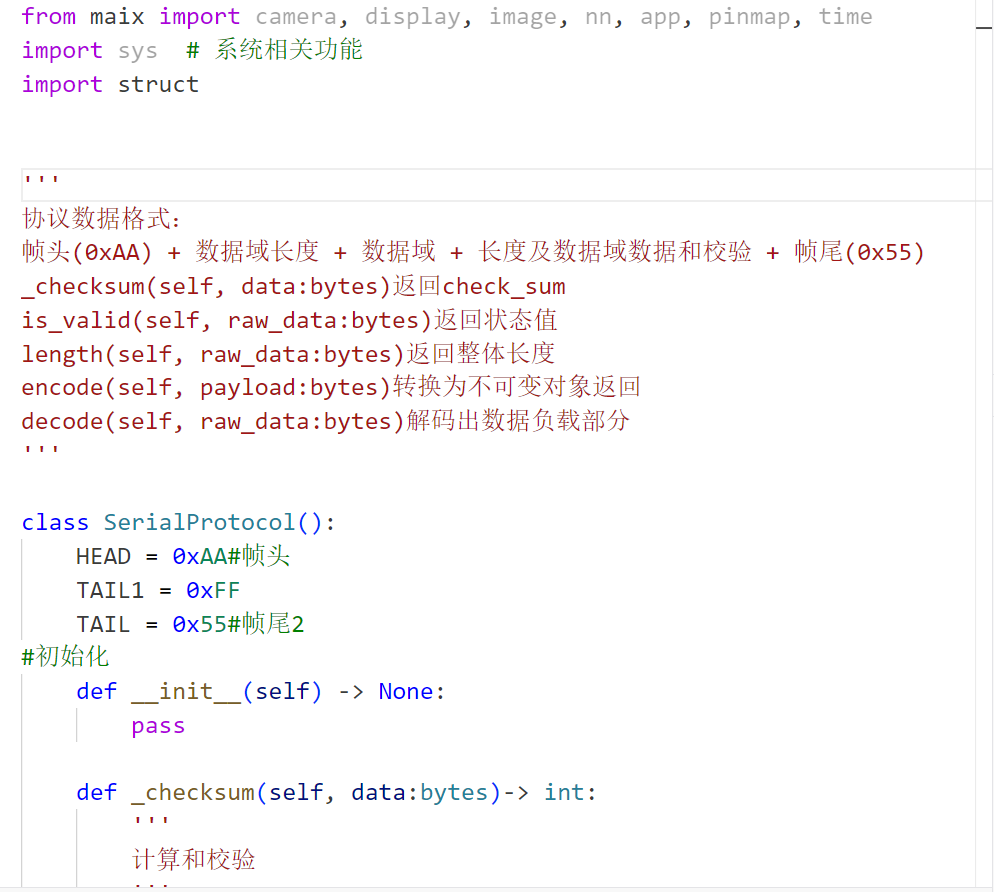

maxicam代码：

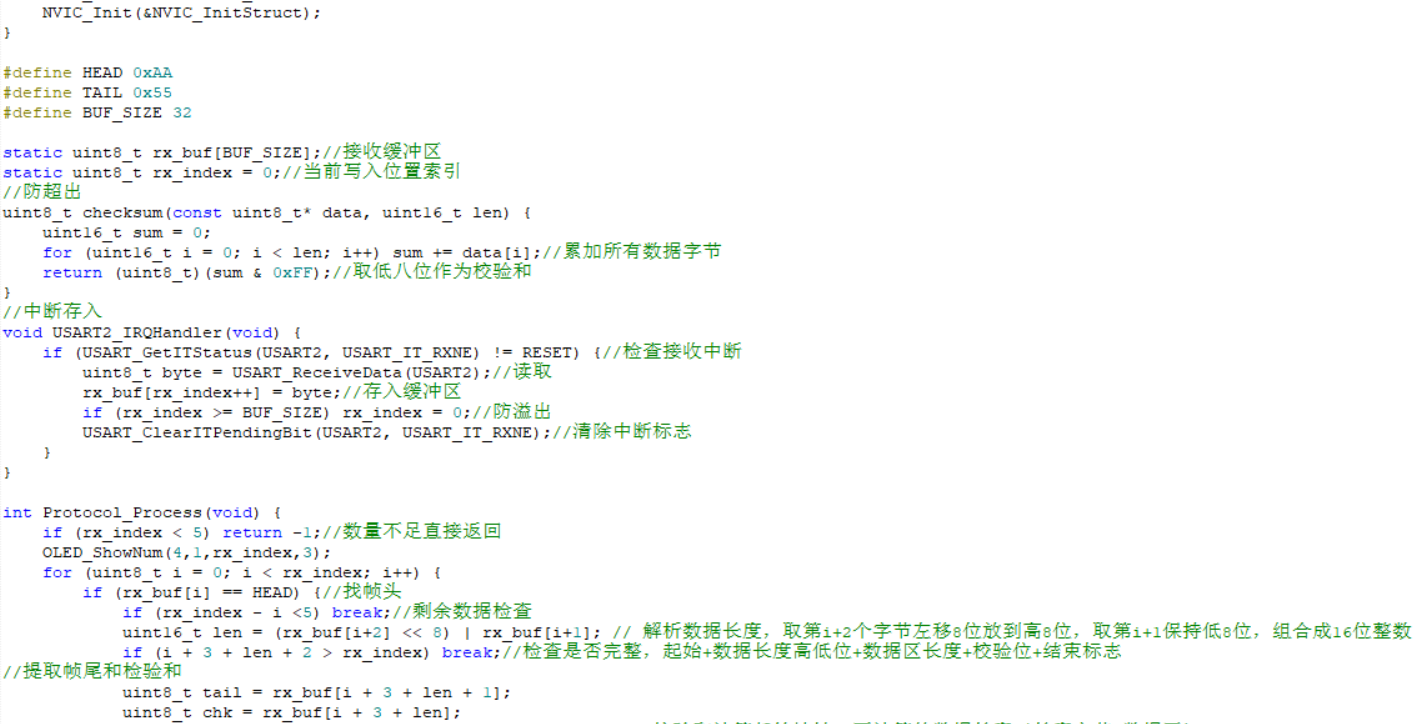

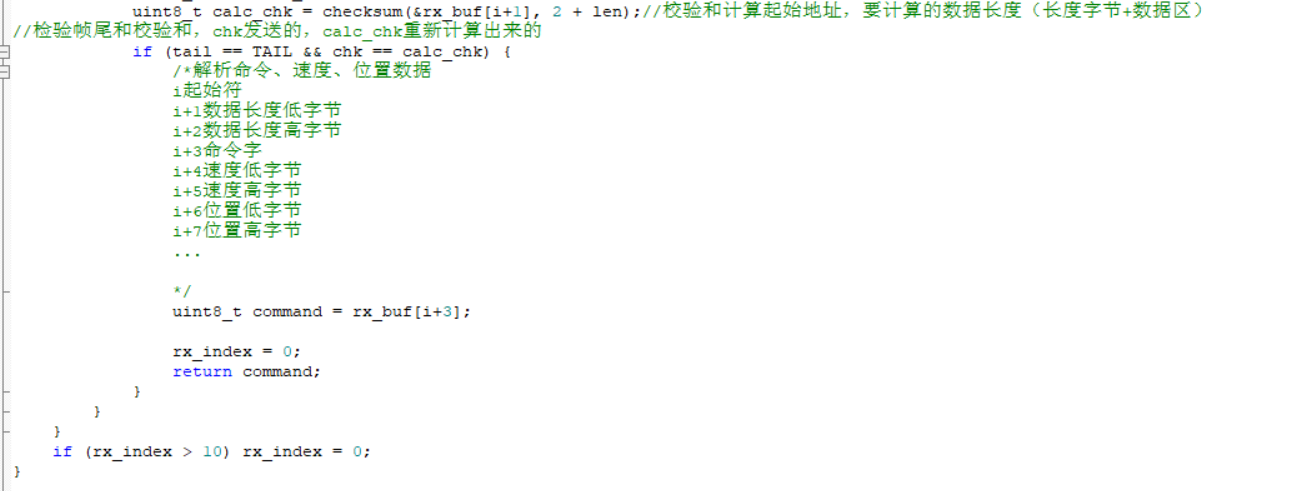

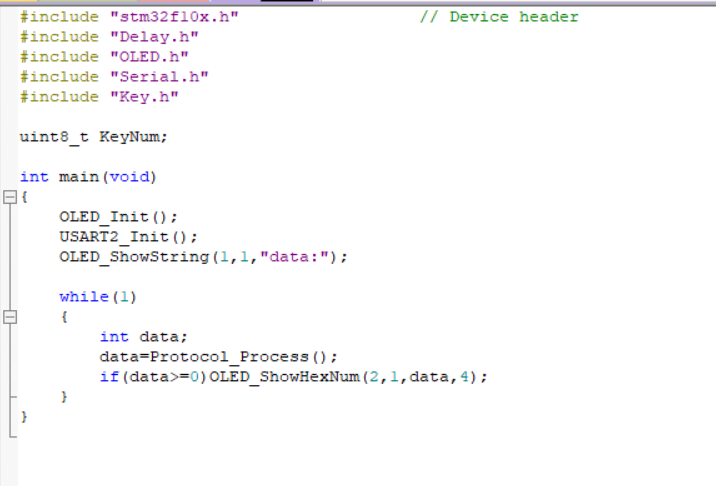

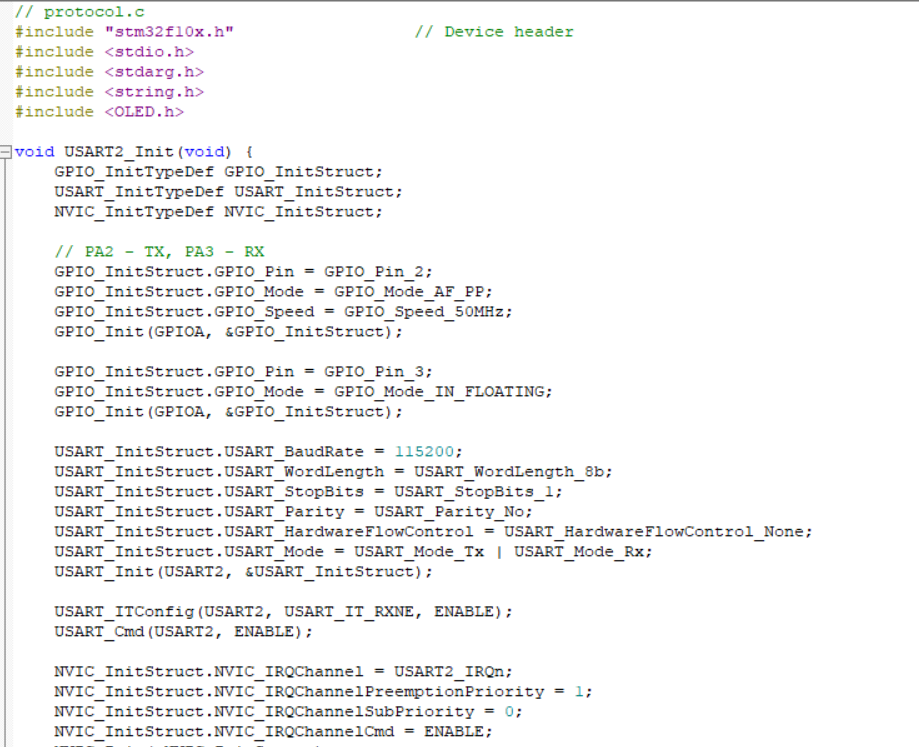

stm32

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的 MaxiCam 与 STM32 的串口通信 问题，是嵌入式开发中常见的一个场景。虽然你的代码没有报错，但可能由于以下原因导致无法成功通信：

---

✅ 一、常见原因分析

1. 波特率不匹配

   • MaxiCam 和 STM32 必须使用相同的 波特率（Baud Rate）。
   • 常见波特率：9600, 115200 等。

2. 串口引脚配置错误

   • 检查 STM32 的 USART 引脚是否正确连接（如 PA9/PA10 或 PB6/PB7）。
   • 确保 复用功能（AF）配置正确。

3. USART 初始化配置错误

   • 如未启用 USART 接收中断或未开启接收使能（USART_Cmd()）。

4. MaxiCam 未正确发送数据

   • 可以通过串口助手（如 XCOM、SecureCRT）测试 MaxiCam 是否正常发送数据。

5. STM32 接收缓冲区未处理

   • 未及时读取接收缓冲区可能导致数据丢失。

---

✅ 二、解决方案（基于标准库）

1. 初始化 USART

// 定义 USART1 的 TX 和 RX 引脚
#define USART1_TX_PIN GPIO_Pin_9
#define USART1_RX_PIN GPIO_Pin_10
#define USART1_GPIO_PORT GPIOA

void USART1_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct;
    USART_InitTypeDef USART_InitStruct;

    // 使能 GPIOA 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置 TX 引脚为复用推挽输出
    GPIO_InitStruct.GPIO_Pin = USART1_TX_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(USART1_GPIO_PORT, &GPIO_InitStruct);

    // 配置 RX 引脚为浮空输入
    GPIO_InitStruct.GPIO_Pin = USART1_RX_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(USART1_GPIO_PORT, &GPIO_InitStruct);

    // 使能 USART1 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

    // 配置 USART1 参数
    USART_InitStruct.USART_BaudRate = 115200;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits = USART_StopBits_1;
    USART_InitStruct.USART_Parity = USART_Parity_No;
    USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;

    USART_Init(USART1, &USART_InitStruct);

    // 启用 USART1
    USART_Cmd(USART1, ENABLE);

    // 使能接收中断
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
}

---

2. 接收中断处理函数

uint8_t rx_buffer[100];
uint8_t rx_index = 0;

void USART1_IRQHandler(void) {
    if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) {
        rx_buffer[rx_index++] = USART_ReceiveData(USART1);
        if (rx_index >= sizeof(rx_buffer)) {
            rx_index = 0; // 防止溢出
        }
    }
}

---

3. 主函数中调用初始化并启动中断

int main(void) {
    NVIC_InitTypeDef NVIC_InitStruct;

    // 初始化 USART1
    USART1_Init();

    // 配置 NVIC 中断优先级
    NVIC_InitStruct.NVIC_IRQChannel = USART1_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    while (1) {
        // 主循环中可添加调试打印等逻辑
    }
}

---

✅ 三、建议排查步骤

1. 使用串口助手验证 MaxiCam 发送数据

   • 使用 XCOM 或其他工具查看 MaxiCam 是否正常发送数据。

2. 检查 STM32 的串口引脚连接

   • 确认 TX 接 MaxiCam 的 RX，RX 接 MaxiCam 的 TX。

3. 打印接收到的数据

   • 在 USART1_IRQHandler 中添加调试信息，例如：

     printf("Received: %c\n", rx_buffer[rx_index - 1]);


4. 检查 USART 配置是否一致

   • 确保 MaxiCam 和 STM32 的 波特率、数据位、停止位、校验位 完全一致。

---

✅ 四、注意事项（重点！）

• 确保 USART 中断已启用，否则无法接收到数据。
• 避免在中断中执行耗时操作，应将数据缓存后在主循环中处理。
• 使用示波器或逻辑分析仪 可以更直观地观察信号是否正常。

---

✅ 五、参考代码（修改后的完整版本）

#include "stm32f10x.h"

#define USART1_TX_PIN GPIO_Pin_9
#define USART1_RX_PIN GPIO_Pin_10
#define USART1_GPIO_PORT GPIOA

uint8_t rx_buffer[100];
uint8_t rx_index = 0;

void USART1_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct;
    USART_InitTypeDef USART_InitStruct;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // TX 设置为复用推挽输出
    GPIO_InitStruct.GPIO_Pin = USART1_TX_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(USART1_GPIO_PORT, &GPIO_InitStruct);

    // RX 设置为浮空输入
    GPIO_InitStruct.GPIO_Pin = USART1_RX_PIN;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(USART1_GPIO_PORT, &GPIO_InitStruct);

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);

    USART_InitStruct.USART_BaudRate = 115200;
    USART_InitStruct.USART_WordLength = USART_WordLength_8b;
    USART_InitStruct.USART_StopBits = USART_StopBits_1;
    USART_InitStruct.USART_Parity = USART_Parity_No;
    USART_InitStruct.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStruct.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;

    USART_Init(USART1, &USART_InitStruct);
    USART_Cmd(USART1, ENABLE);
    USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);
}

void USART1_IRQHandler(void) {
    if (USART_GetITStatus(USART1, USART_IT_RXNE) != RESET) {
        rx_buffer[rx_index++] = USART_ReceiveData(USART1);
        if (rx_index >= sizeof(rx_buffer)) {
            rx_index = 0;
        }
    }
}

int main(void) {
    NVIC_InitTypeDef NVIC_InitStruct;

    USART1_Init();

    NVIC_InitStruct.NVIC_IRQChannel = USART1_IRQn;
    NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStruct);

    while (1) {
        // 可以在这里处理 rx_buffer 中的数据
    }
}

---

如果你愿意提供你当前的代码，我可以帮你逐行检查问题所在。希望以上内容对你有帮助！如果还有疑问，欢迎继续提问。
