Linux操作系统实现分页管理

Question

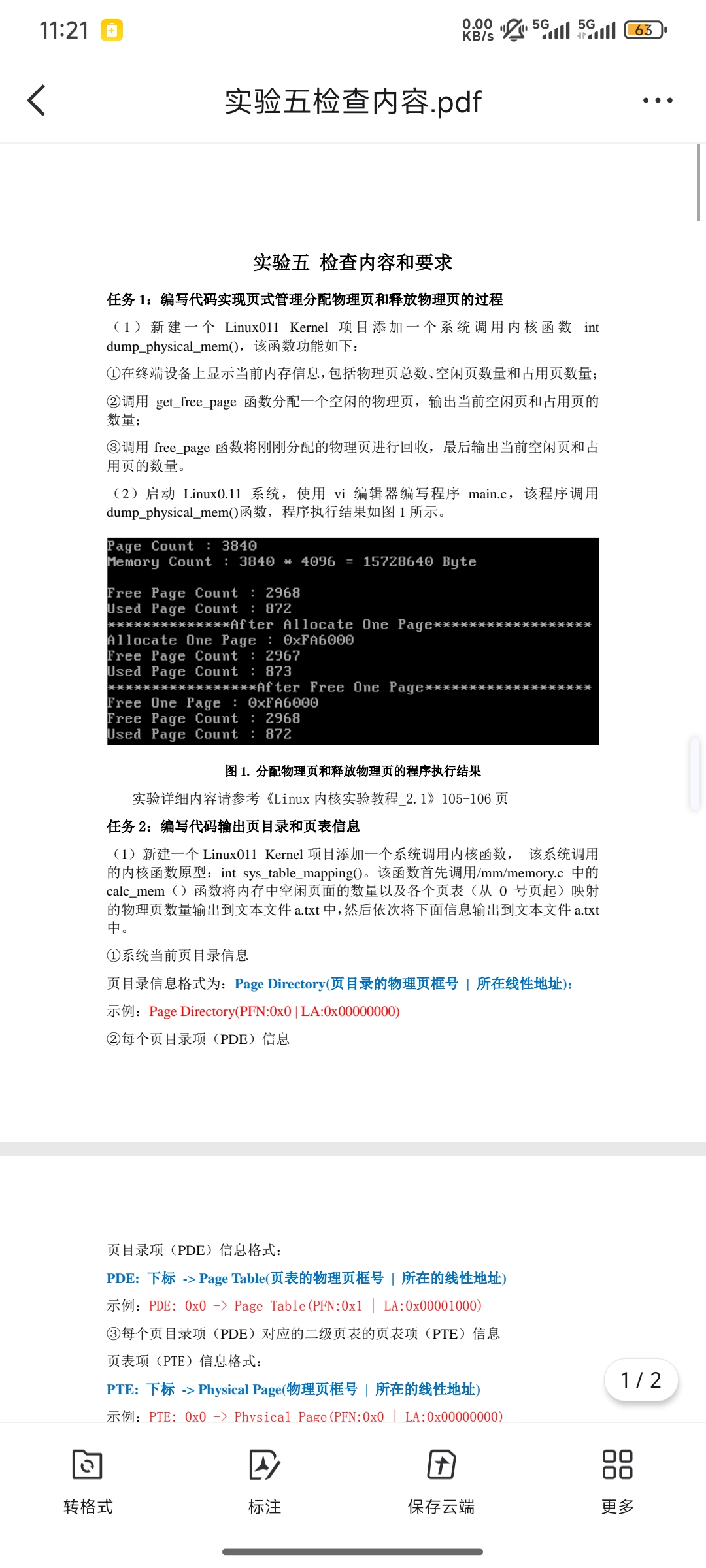

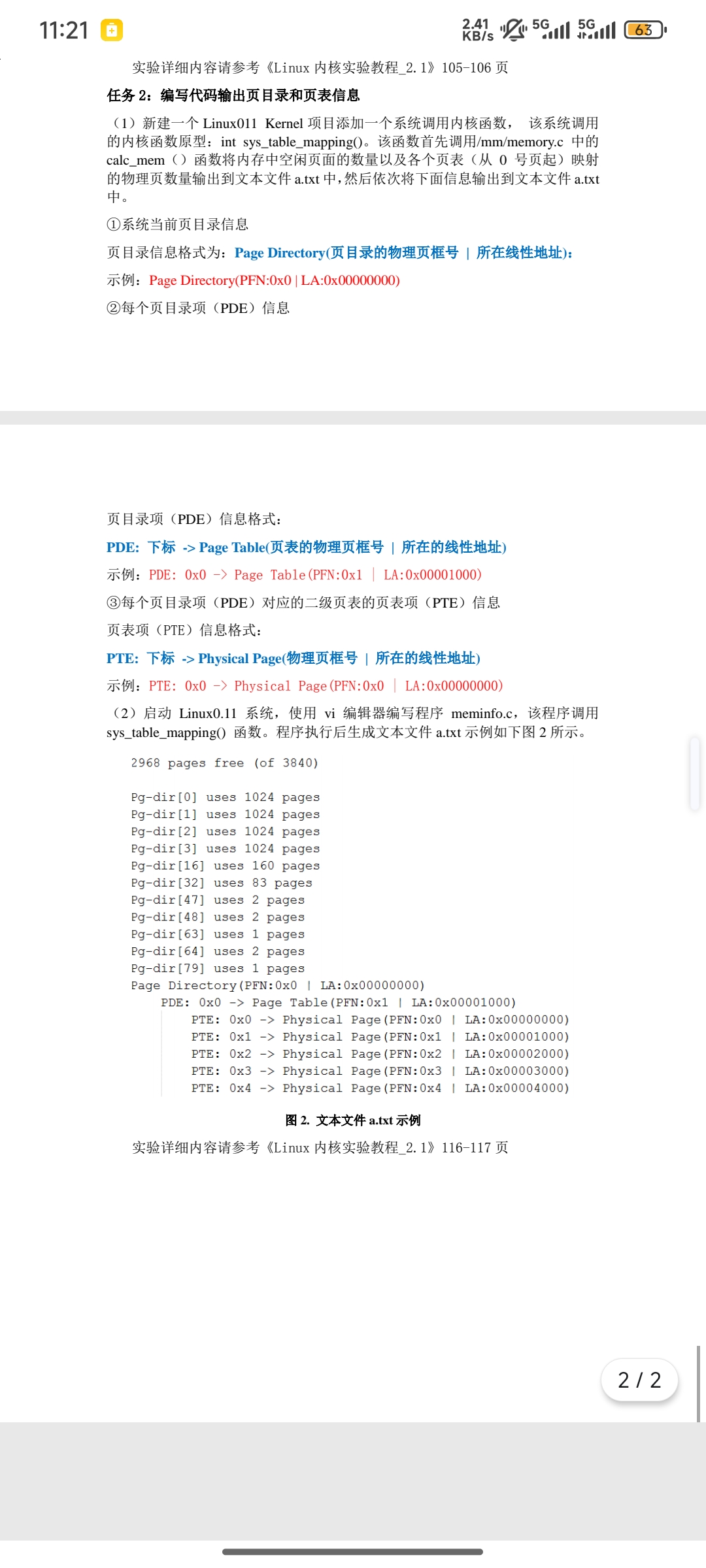

Linux操作系统实现分页管理，要求如图所示。请详细地给出需要用到的代码和对应的操作步骤

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在Linux操作系统中，分页管理是内存管理的核心机制之一。它通过将物理内存划分为固定大小的块（称为“页”）和虚拟地址空间划分为同样大小的块（称为“页框”），从而实现虚拟内存到物理内存的映射。

---

一、Linux 分页管理的基本原理

1. 页表结构

Linux 使用多级页表来管理虚拟地址到物理地址的映射，常见的有：

• 三级页表（x86_64架构）：

  • PML4 (Page Map Level 4)：最高层
  • PDPT (Page Directory Pointer Table)
  • PD (Page Directory)
  • PT (Page Table)

• 二级页表（32位系统）：

  • Page Directory
  • Page Table

2. 页表项（PTE）

每个页表项包含以下信息：

• 物理页框号（PFN）
• 权限标志（读/写/执行）
• 是否存在（Present）
• 其他标志如缓存控制、访问标记等

---

二、Linux 实现分页管理的关键步骤

1. 启用分页机制

在内核启动时，会通过汇编代码启用分页机制。以下是关键步骤：

操作步骤：

1. 初始化页表：创建并填充页表结构。
2. 设置CR3寄存器：指向页目录基地址。
3. 设置CR0寄存器：启用分页（设置 PG 位）。

示例代码（伪代码）：

// 设置 CR3 寄存器
asm volatile("mov %0, %%cr3" : : "r" (page_dir));

// 启用分页
asm volatile("mov %0, %%cr0" : : "r" (read_cr0() | 0x80000000));

注意： 在实际内核中，这些操作由汇编代码完成，且需要在保护模式下进行。

---

2. 创建页表结构

Linux 内核使用 pgd_t, pud_t, pmd_t, pte_t 等类型来表示不同层级的页表。

示例代码（创建页表）：

pgd_t *pgd = (pgd_t *)__get_free_page(GFP_KERNEL);
if (!pgd)
    return -ENOMEM;

// 初始化 PGD
for (int i = 0; i < PTRS_PER_PGD; i++) {
    pgd[i] = __pgd(0);
}

// 设置第一个页表项（例如映射0x00000000 ~ 0x00400000）
pgd[0] = __pgd(phys_addr | _PAGE_PRESENT | _PAGE_RW);

// 设置 CR3
write_cr3(virt_to_phys(pgd));

重点说明： __get_free_page() 是分配一页内存，virt_to_phys() 是将虚拟地址转换为物理地址。

---

3. 映射虚拟地址到物理地址

使用 set_pte() 或 map_pages() 等函数进行映射。

示例代码（手动映射）：

pte_t pte = pte_mkwrite(pte_mkdirty(pte_mkpresent(phys_addr)));
set_pte(pte_table + offset, pte);

重点说明： pte_mkwrite() 和 pte_mkpresent() 是用于设置页表项的权限标志。

---

4. 处理缺页异常（Page Fault）

当访问未映射的虚拟地址时，会触发缺页异常，内核会处理该异常并动态分配物理页。

示例代码（缺页中断处理）：

void handle_page_fault(struct pt_regs *regs, unsigned long error_code) {
    unsigned long address = read_cr2();
    if (is_valid_address(address)) {
        allocate_page_and_map(address);
    } else {
        panic("Invalid page fault");
    }
}

重点说明： read_cr2() 获取出错的虚拟地址，allocate_page_and_map() 动态分配物理页并建立映射。

---

三、Linux 分页管理的主要数据结构

| 数据结构 | 作用 | |--------------|------------------------------| | pgd_t | 页全局目录项 | | pud_t | 页上级目录项（x86_64） | | pmd_t | 页中间目录项（x86_64） | | pte_t | 页表项 | | mm_struct | 进程的内存描述符 | | vm_area_struct | 虚拟内存区域描述符 |

---

四、Linux 分页管理的常用命令

| 命令 | 说明 | |--------------------|------------------------------| | cat /proc/pagetypeinfo | 查看页面类型统计信息 | | cat /proc/meminfo | 查看内存使用情况 | | free -m | 显示内存使用状态 | | top | 实时查看内存使用情况 |

---

五、Linux 分页管理的调试工具

| 工具 | 说明 | |----------------|------------------------------| | gdb | 调试内核或用户程序中的页表问题 | | perf | 性能分析，查看页错误次数 | | valgrind | 检测内存泄漏与非法访问 |

---

六、总结：Linux 分页管理的实现流程

1. 初始化页表结构
   • 分配并初始化 PGD、PUD、PMD、PT 等页表项。
2. 设置 CR3 寄存器
   • 将页目录基地址加载到 CR3。
3. 启用分页
   • 设置 CR0 的 PG 位以启用分页。
4. 映射虚拟地址
   • 使用 set_pte() 或 map_pages() 函数进行映射。
5. 处理缺页异常
   • 缺页中断处理函数动态分配物理页并更新页表。
6. 监控与调试
   • 使用 free, top, gdb, perf 等工具进行调试和性能分析。

---

七、参考代码（简化的分页初始化）

#include <linux/mm.h>
#include <asm/pgtable.h>

void init_pagetables(void) {
    pgd_t *pgd = (pgd_t *)__get_free_page(GFP_KERNEL);
    if (!pgd)
        return;

    // 初始化 PGD
    for (int i = 0; i < PTRS_PER_PGD; i++)
        pgd[i] = __pgd(0);

    // 映射第一个 4MB 的物理内存
    pgd[0] = __pgd(phys_addr | _PAGE_PRESENT | _PAGE_RW);

    // 设置 CR3
    write_cr3(virt_to_phys(pgd));

    // 启用分页
    write_cr0(read_cr0() | 0x80000000);
}

注意： 此代码仅为演示用途，实际 Linux 内核中分页初始化过程更加复杂，涉及多个模块和安全检查。

---

如需进一步了解 Linux 内核的分页机制，建议阅读《Linux 内核设计与实现》或查看 Linux 内核源码中的 arch/x86/mm/page_table.c 文件。
