怎么样才能使按键输入的bcd码在七段显示器中显示

Question

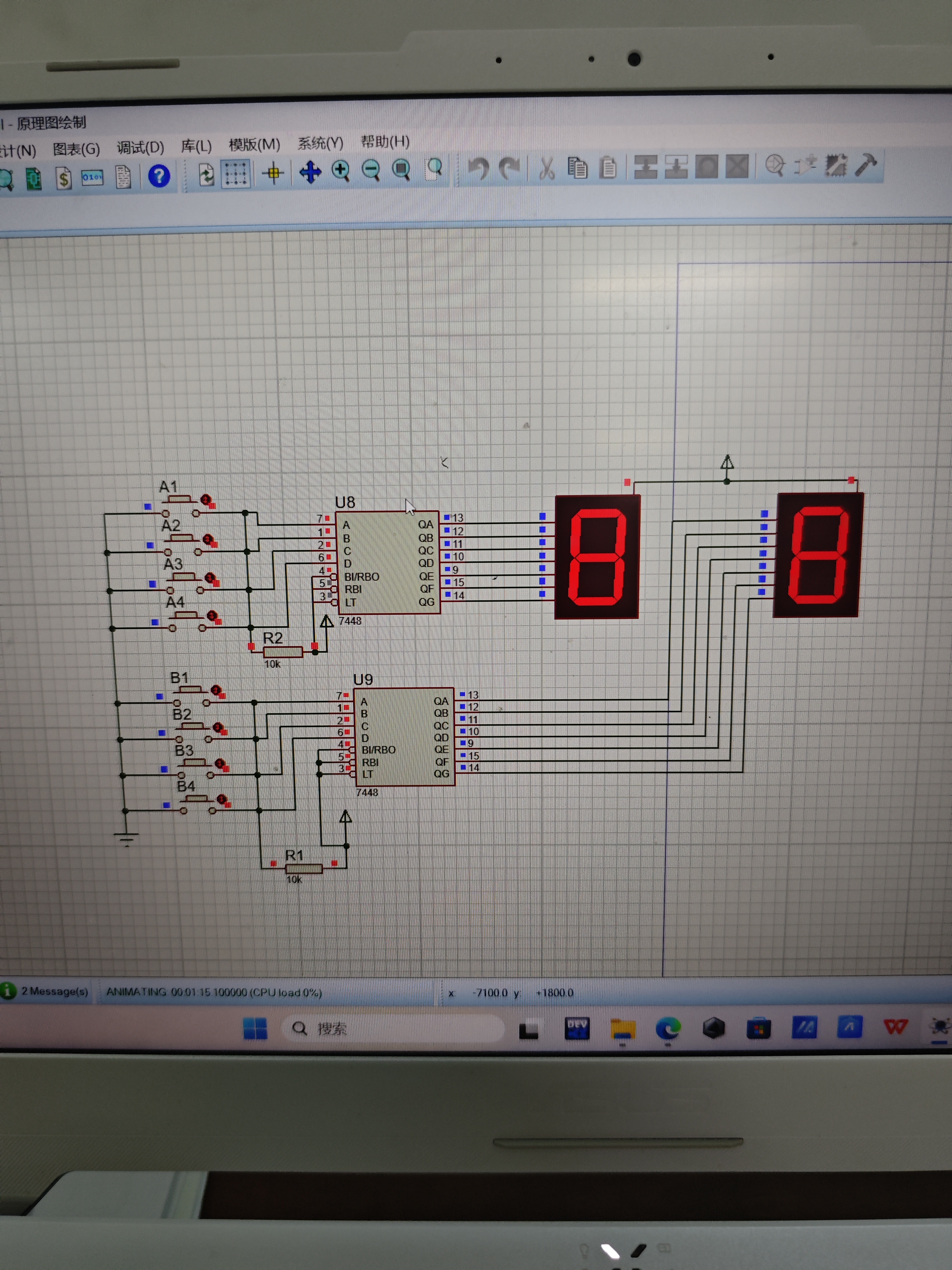

我这个电路有什么问题吗？
我基础不好完全不会
想知道怎么样改正，感谢各位

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到“怎么样才能使按键输入的BCD码在七段显示器中显示”，并且说“我这个电路有什么问题吗？”这说明你正在尝试将按键输入的BCD码（二进制编码十进制）通过七段显示器显示出来，但遇到了困难。

下面我会详细解释BCD码与七段显示器的关系、硬件连接的问题以及如何正确实现这个功能。如果你能提供具体的电路图或原理图，我可以更准确地帮你分析问题所在。

---

✅ 一、什么是BCD码和七段显示器？

1. BCD码（Binary-Coded Decimal）

• BCD码是一种用4位二进制数表示一个十进制数字（0~9）的方式。
• 例如：
  • 数字 0 → 0000
  • 数字 1 → 0001
  • ...
  • 数字 9 → 1001

2. 七段显示器（Seven-Segment Display）

• 由7个LED组成，可以显示0~9的数字。
• 每个LED称为一个“段”，通常标记为 a 到 g。
• 根据不同的组合点亮对应的段，就能显示不同的数字。

---

✅ 二、BCD码如何转换为七段显示器的控制信号？

1. 需要一个BCD到七段译码器（Decoder）

• 常见的芯片如：74LS47（共阴极）、74LS48（共阳极）
• 这些芯片会将4位BCD码转换为7个段的控制信号（a~g），可以直接驱动七段显示器。

2. 硬件连接方式（以74LS47为例）

| BCD 输入 | 显示数字 | |----------|-----------| | 0000 | 0 | | 0001 | 1 | | 0010 | 2 | | ... | ... | | 1001 | 9 |

连接示例：

• BCD输入（D3, D2, D1, D0）→ 连接到74LS47的对应引脚
• 七段显示器的 a~g 引脚 → 连接到74LS47的输出引脚
• 电源和接地：确保所有芯片有正确的电源和地线

---

✅ 三、常见问题及解决方案

1. 问题：没有显示任何内容

• 可能原因：

  • 七段显示器未接电源或地
  • BCD输入错误（比如使用了非BCD码）
  • 译码器未正确供电
  • 七段显示器类型（共阴/共阳）与译码器不匹配

• 解决方案：

  • 检查电源和地是否连接正确
  • 使用示波器或万用表检查BCD输入是否正确
  • 确保译码器（如74LS47）已接通电源
  • 检查七段显示器是共阴还是共阳，并选择对应的译码器

---

2. 问题：显示错误的数字

• 可能原因：

  • BCD输入不是有效的0~9范围（比如1010=10，超出范围）
  • 译码器故障或接错引脚
  • 七段显示器的段顺序错误（a~g 接反）

• 解决方案：

  • 确保输入的是有效BCD码（0~9）
  • 检查译码器引脚连接是否正确
  • 检查七段显示器的段顺序是否与译码器输出一致

---

3. 问题：按键输入无法控制显示

• 可能原因：

  • 按键未正确连接到BCD输入
  • 没有使用上拉/下拉电阻导致输入不稳定
  • 没有使用锁存器或寄存器保存输入状态

• 解决方案：

  • 使用独立按键分别连接到BCD输入（D3-D0）
  • 在按键与输入之间添加上拉电阻（如10kΩ）
  • 如果按键多于4个，考虑使用矩阵键盘或锁存器来保存输入状态

---

✅ 四、简单电路设计（基于按键+BCD+七段显示器）

组件清单：

• 4个按键（用于输入0~9）
• 74LS47 译码器（共阴极）
• 七段显示器（共阴极）
• 10kΩ 上拉电阻 x4
• 5V 电源
• 地线

连接步骤：

1. 按键连接：

   • 将每个按键的一端接地，另一端连接到BCD输入引脚（D0~D3）。
   • 每个按键与地之间加一个10kΩ上拉电阻。

2. BCD输入：

   • D0 ~ D3 分别连接到按键的输出引脚（根据你要输入的数字设置）

3. 74LS47连接：

   • BCD输入（D0~D3）→ 74LS47 的 A~D 引脚
   • 输出 a~g → 七段显示器的相应段
   • VCC 和 GND 接入电源

4. 七段显示器：

   • 共阴极：所有阴极接地
   • 共阳极：所有阳极接正电源

---

✅ 五、示例代码（如果使用单片机控制）

如果你使用的是单片机（如Arduino、STM32等）来生成BCD码，可以这样写：

// Arduino 示例代码：模拟按键输入并显示在七段显示器上

int bcd[4] = {0, 0, 0, 0}; // BCD输入 (D3 D2 D1 D0)

void setup() {
  pinMode(2, INPUT_PULLUP); // 按键1 -> D0
  pinMode(3, INPUT_PULLUP); // 按键2 -> D1
  pinMode(4, INPUT_PULLUP); // 按键3 -> D2
  pinMode(5, INPUT_PULLUP); // 按键4 -> D3
}

void loop() {
  // 读取按键状态
  bcd[0] = digitalRead(2) == LOW ? 1 : 0; // D0
  bcd[1] = digitalRead(3) == LOW ? 1 : 0; // D1
  bcd[2] = digitalRead(4) == LOW ? 1 : 0; // D2
  bcd[3] = digitalRead(5) == LOW ? 1 : 0; // D3

  // 转换为十进制数字
  int num = bcd[3]*8 + bcd[2]*4 + bcd[1]*2 + bcd[0];

  // 显示在七段显示器上（需配合译码器）
  // 例如：使用74LS47，直接将bcd[3]~bcd[0]连接到其A~D引脚
}

---

✅ 六、总结

| 问题 | 解决方案 | |------|----------| | 七段显示器无显示 | 检查电源、地、译码器、显示器类型 | | 显示错误数字 | 确保输入是有效BCD码，检查引脚连接 | | 按键无法控制 | 添加上拉电阻，使用锁存器保存输入状态 | | 电路复杂 | 使用译码器简化逻辑，避免手动控制七段显示 |

---

如果你愿意提供你的电路图或具体使用的元器件型号，我可以进一步帮你诊断具体问题并给出修改后的电路设计。欢迎继续提问！
