COMSOL局域表面等离激元仿真

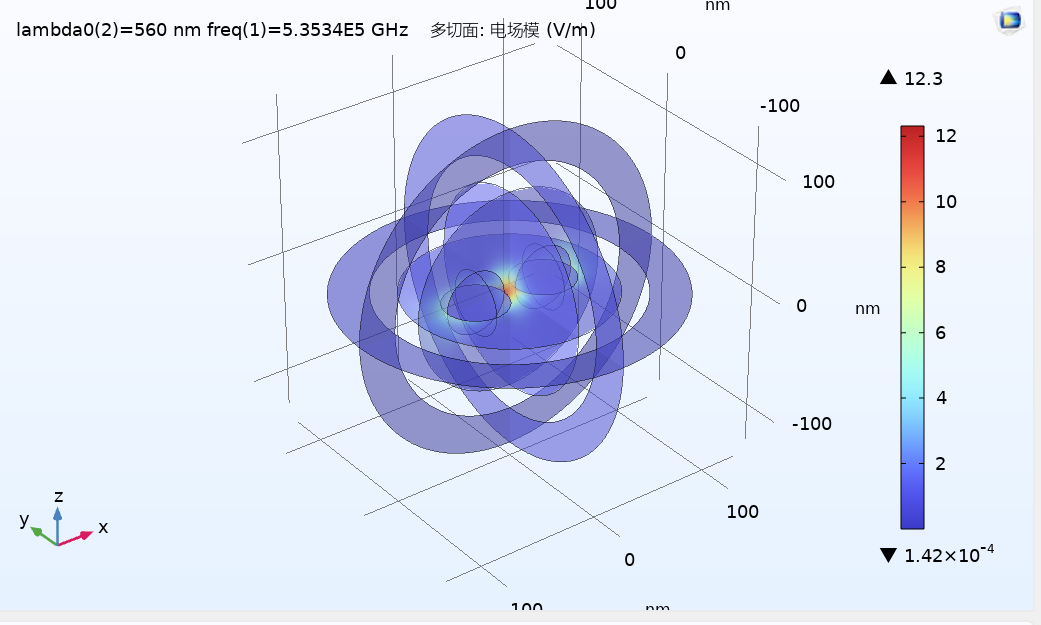

我现在想仿真一个局域表面等离激元的场增强现象,最大场增强因子也只有12,使用的是金纳米球,直径50nm,两个球间距10nm,最外面一层是PML层,再往里是空气域,最后里面是两个金属小球。
初步猜测是金属材料和波长设置的问题,但是修改了很多还是不对,求指教!






  • 写回答

4条回答 默认 最新

  • 檀越@新空间 2025-11-20 22:09
    关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    在进行局域表面等离激元(LSPR, Localized Surface Plasmon Resonance)的仿真时,如果观察到的场增强因子仅为12,这可能确实与多个因素有关。下面我将从材料属性、几何参数、波长设置、边界条件、网格划分和后处理分析等方面进行详细分析,并提供优化建议。


    一、问题分析

    1. 金属材料选择

    你使用的是金纳米球(Au),这是常见的用于LSPR仿真的材料。但是,金的介电常数在不同频率下变化较大,且其损耗特性会影响场增强效果。

    • 建议: 使用更精确的材料模型,例如基于Drude-Lorentz模型实验测量数据
    • 在COMSOL中,可以使用“Material Library > Metal > Gold (Au)”,并检查是否启用了Lossy选项。

    重点: 金的介电常数对波长敏感,确保你使用的波长与金的共振波长一致。


    2. 几何结构

    你描述的是两个直径为50nm的金纳米球,间距为10nm。这个结构是典型的双纳米球结构(dimer),理论上可以在间隙处产生非常强的场增强。

    • 建议: 检查两个纳米球的相对位置是否准确,是否有偏移或不规则形状。
    • 确保两球之间没有重叠,否则可能导致数值不稳定。

    重点: 双纳米球结构的场增强因子通常可达到几十甚至上百,若只有12,说明可能存在建模或参数设置问题。


    3. 波长设置

    场增强因子与入射光的波长密切相关。如果你的波长未对准金的等离激元共振峰,结果会显著降低。

    • 建议: 查看金的等离激元共振波长(通常在500–600nm左右),并尝试调整波长以匹配共振点。
    • 在COMSOL中,可以通过Frequency Domain求解器来扫描波长,找到最大场增强的位置。

    重点: 波长选择不当是导致场增强因子低的主要原因之一。


    4. 边界条件

    你提到最外层是PML(完美匹配层),这是正确的做法,用来吸收向外传播的电磁波,避免反射干扰。

    • 建议: 检查PML的厚度是否足够,一般应为波长的1/4以上。
    • 如果PML设置过薄,可能会导致计算误差或场泄露。

    重点: PML设置不合理可能导致场分布不准确,影响最终结果。


    5. 网格划分

    网格质量对LSPR仿真至关重要,尤其是在纳米尺度结构附近。

    • 建议:
      • 在金属表面附近使用细密网格,特别是两个纳米球之间的间隙区域。
      • 使用自适应网格(Adaptive Mesh Refinement)来自动优化网格密度。
      • 避免使用太粗糙的网格,否则会导致场分布失真。

    重点: 网格划分不精细会导致场增强因子被低估。


    6. 后处理分析

    场增强因子通常是通过电场强度的最大值与入射场的比值来计算的。

    • 建议:
      • 确保你在后处理中正确选择了电场强度的模值(|E|)
      • 检查是否只对某个特定区域进行了分析(如间隙内部)。
      • 使用Electric Field Intensity插件来可视化场分布。

    重点: 后处理错误可能导致场增强因子计算不准确。


    二、优化建议(有序列表)

    1. 检查并修正金属材料模型

      • 使用标准的金材料库(Gold in COMSOL),确保启用了损耗项。
      • 若需要更高精度,可导入实测的介电常数数据。
    2. 验证几何结构

      • 确保两个金纳米球完全对称,间距为10nm。
      • 检查是否存在非对称或不规则形状。
    3. 优化波长设置

      • 使用Frequency Sweep功能扫描不同波长,找到最大场增强点。
      • 常见金的共振波长约为520–600nm,建议从500nm开始测试。
    4. 改进边界条件设置

      • 确保PML层厚度足够(建议≥λ/4)。
      • 检查是否使用了合适的边界类型(如Perfect Electric Conductor)。
    5. 细化网格划分

      • 在金属表面和间隙区域使用细密网格
      • 使用Adaptive Mesh Refinement自动优化网格。
    6. 检查后处理设置

      • 确保使用了正确的场量(如|E|)。
      • 分析整个结构的场分布,而不仅仅是局部区域。

    三、代码示例(COMSOL Multiphysics)

    以下是一个简单的频域仿真设置的代码片段(适用于COMSOL的LiveLink for MATLAB或COMSOL Script):

    % 定义变量
    lambda = 550e-9; % 波长 550 nm
    freq = 3e8 / lambda; % 频率

    % 设置物理场
    model.physics('ElectromagneticWaves').create('ewf', 'FrequencyDomain');

    % 设置材料
    model.materials('m1').set('name', 'Gold');
    model.materials('m1').set('Epsilon', 'eps_gold'); % 自定义介电常数
    model.materials('m1').set('sigma', 'sigma_gold'); % 导电率

    % 几何建模(此处为伪代码)
    model.geom('geom1').create('sphere1', 'Sphere');
    model.geom('geom1').feature('sphere1').set('r', 25e-9); % 半径25nm
    model.geom('geom1').feature('sphere2').set('r', 25e-9);
    model.geom('geom1').feature('sphere2').set('x', 10e-9); % 间距10nm

    % 网格设置
    model.mesh('mesh1').create();
    model.mesh('mesh1').feature('surface').set('size', 'fine');
    model.mesh('mesh1').feature('volume').set('size', 'very fine');

    % 边界条件
    model.boundary('bnd1').create('PML', 'PML');
    model.boundary('bnd1').set('thickness', 100e-9);

    % 求解器设置
    model.sol('sol1').create('freq', 'FrequencyDomain');
    model.sol('sol1').feature('freq').set('frequency', freq);

    % 运行仿真
    model.sol('sol1').run;


    注意: 上述代码仅为示意,实际仿真需根据你的几何结构和材料模型进行调整。


    四、总结

    | 问题 | 建议 | |------|------| | 场增强因子低 | 检查材料模型、波长、网格、边界条件 | | 材料模型不准确 | 使用标准金模型或实测数据 | | 波长不对 | 扫描波长以找到共振点 | | 网格不精细 | 在关键区域使用细密网格 | | 后处理错误 | 确保正确计算场增强因子 |


    如你愿意提供具体的几何文件、材料参数或代码片段,我可以进一步帮助你诊断问题并优化仿真设置。
