TPS63710无输出电压

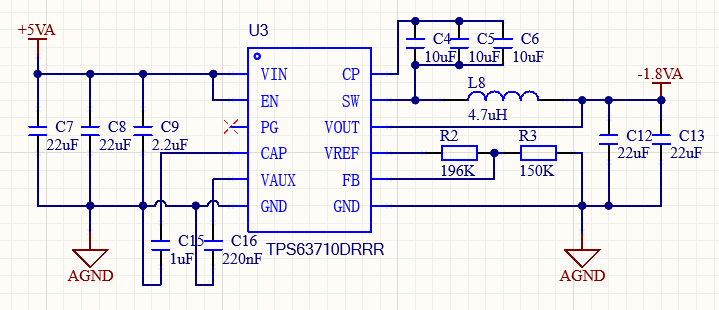

想通过TPS63710生成负电压,但没有任何输出。设计的电路图如下所示,基本上是按照手册来的。



目前的测量结果是输入有5V电压,VAUX引脚有4.7V电压,CAP引脚没有电压,输出测也没有电压。电容C4等两端有5V电压。由于外部器件一共也就这些,现在不知道从什么地方开始分析,有懂的可以提供思路吗?

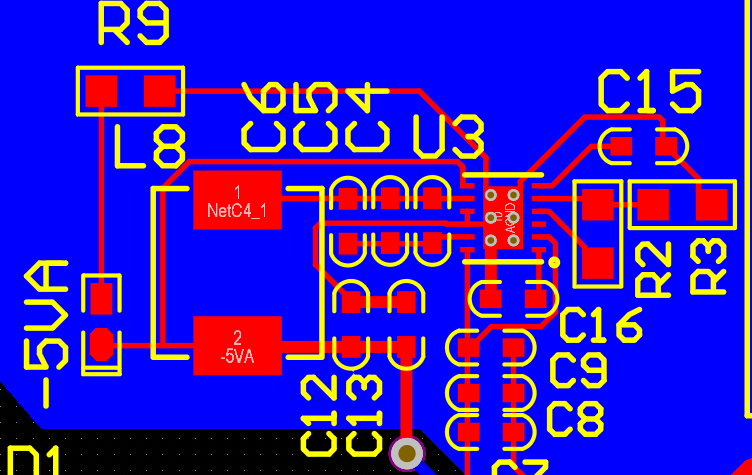

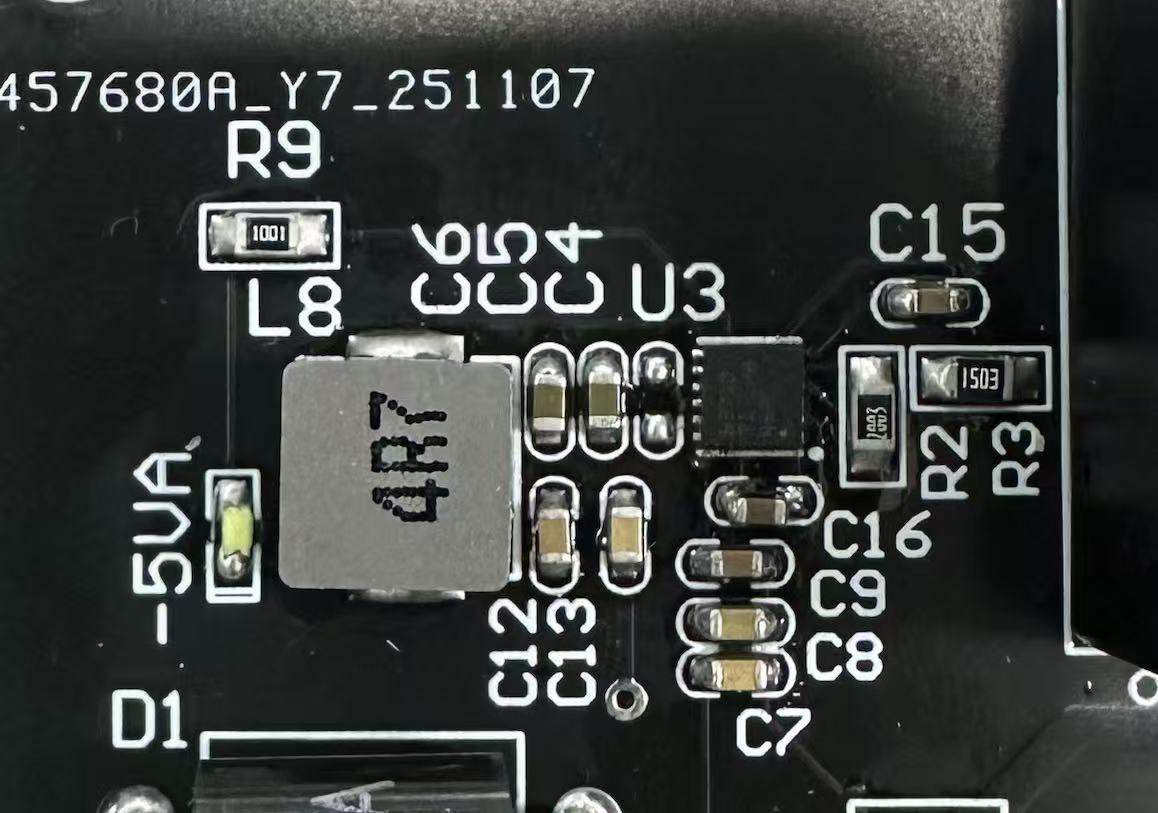

下面是绘制的pcb图及实物。



  • 写回答

5条回答 默认 最新

  • 檀越@新空间 2025-11-21 19:22
    关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    根据你描述的情况,TPS63710 没有输出电压,但输入有5V,VAUX引脚有4.7V,CAP引脚无电压,这说明电路中可能存在以下几个问题:


    一、可能原因分析

    1. 电源管理芯片(TPS63710)未正常工作

    • 检查供电是否稳定:虽然VAUX有4.7V,但需要确认该电压是否在芯片的推荐范围内(通常为2.7V~5.5V),且是否稳定。
    • 检查EN(使能)引脚状态:确保EN引脚被拉高(接VCC或通过电阻上拉到VCC),否则芯片不会启动。
    • 检查外部振荡器配置:如果使用外部RC振荡器,请确认R和C的值是否符合数据手册要求。

    2. 电容C4未正确连接或损坏

    • CAP引脚无电压:可能是C4未焊接、虚焊、短路或容量不足。C4是内部电荷泵的关键电容,若无法充电,输出将无电压。
    • 检查C4两端是否有5V:你说“C4等两端有5V”,这表明C4可能被错误地并联在输入电源上,而非作为电荷泵的储能电容。

    3. 输出电容或负载未正确连接

    • 输出端无电压:可能是输出电容(如C5、C6)未焊接或损坏,或者负载未正确连接。
    • 检查输出电容的极性:如果是电解电容,极性接反会导致电容失效,影响输出电压。

    4. PCB布局问题

    • 走线过长或阻抗过大:可能导致信号传输不稳定,特别是EN、CAP等关键信号。
    • 地线不良:地线不干净或接地不良会导致芯片无法正常工作。

    5. TPS63710本身故障

    • 芯片损坏:可能是芯片在焊接过程中损坏,或因静电放电(ESD)导致功能异常。

    二、排查步骤(有序列表)

    1. 确认供电稳定性

      • 使用示波器检查VAUX引脚电压是否稳定,波动范围是否在2.7V~5.5V之间。
      • 检查EN引脚是否被正确拉高(例如通过10kΩ上拉电阻接到VCC)。
    2. 检查CAP引脚与C4的连接

      • 确认C4是否正确焊接在CAP引脚和GND之间。
      • 测量C4两端电压是否为约5V(需在芯片工作时测量)。
      • 如果C4两端电压为5V,说明它可能被错误地并联在输入电源上,而不是作为电荷泵电容。
    3. 检查输出电容与负载

      • 检查输出电容(如C5、C6)是否焊接良好,极性是否正确。
      • 检查输出端是否有负载连接,或是否测试时未接负载。
    4. 检查PCB走线与布局

      • 检查EN、CAP、GND等关键信号走线是否过长或受干扰。
      • 检查地线是否连通,是否存在断点或虚焊。
    5. 尝试更换TPS63710

      • 若以上步骤均正常,可能是芯片本身损坏,尝试更换新的TPS63710模块。

    三、参考电路图(建议)

    以下是一个标准的TPS63710负压输出电路(基于TI官方设计):

    VIN (5V) → TPS63710 VIN
    VAUX (4.7V) → TPS63710 VAUX
    EN → 10kΩ 上拉至 VIN
    CAP → C4 (10μF, 10V, 陶瓷电容)
    GND → 地
    VOUT (负压) → C5 (10μF, 10V, 电解电容)


    注意:CAP引脚应连接到一个10μF以上的陶瓷电容,并且必须连接到GND,不能连接到VIN或其他电源。


    四、代码示例(可选)

    如果你使用的是微控制器控制TPS63710(例如通过I2C或GPIO控制EN引脚),可以参考如下伪代码:

    // 初始化EN引脚为输出并拉高
    pinMode(EN_PIN, OUTPUT);
    digitalWrite(EN_PIN, HIGH);

    // 延迟一段时间让TPS63710启动
    delay(100);

    // 检测输出电压
    float vout = readVoltage(VOUT_PIN);
    if (vout < -3.0) {
        Serial.println("Negative voltage generated successfully.");
    } else {
        Serial.println("No output voltage detected.");
    }


    提示:如果使用的是模拟电压检测,需使用ADC读取VOUT引脚电压。


    五、总结

    | 问题 | 解决方案 | |------|----------| | CAP引脚无电压 | 检查C4是否正确焊接,是否被错误连接 | | 输出无电压 | 检查输出电容、负载、地线、EN引脚 | | 芯片未工作 | 检查供电是否稳定,EN是否拉高 | | PCB布局问题 | 检查走线、地线、信号完整性 | | 芯片损坏 | 更换TPS63710 |


    如果你能提供具体的电路图或PCB照片,我可以进一步帮你分析具体问题所在。
