这个芯片怎么才能查到原理图或引脚定义，

Question

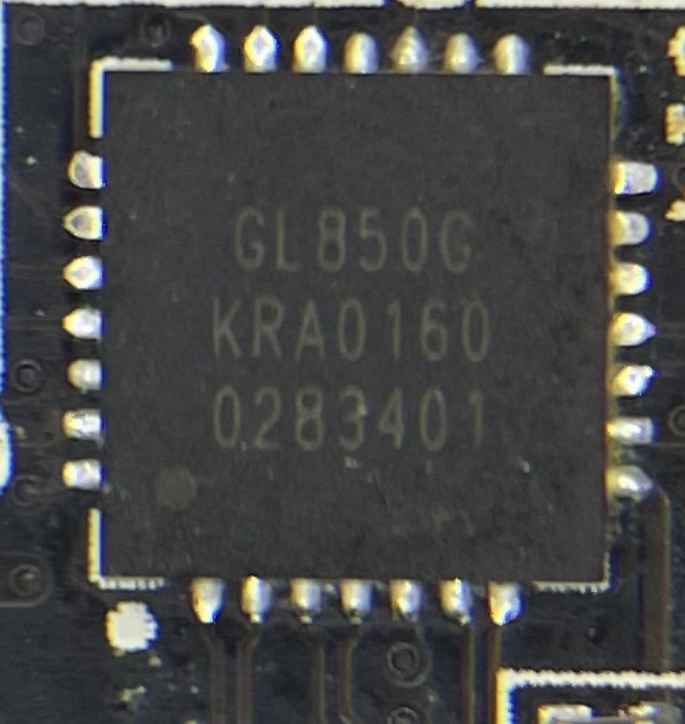

这是一个迷你电脑主机上的，电脑处器是300u，现在要维修，但碰到这个芯片，不知道它的引脚定义，无法判断好坏

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

要查找一个芯片的原理图或引脚定义，尤其是像你提到的“300u”这样的迷你电脑主机上的芯片，通常需要以下几种方法。由于你目前无法直接获取相关资料，下面我将为你提供详细步骤和解决方案，并强调重点部分。

---

一、确定芯片型号（关键第一步）

在没有明确芯片型号的情况下，第一步是确认芯片的型号，这是找到原理图或引脚定义的前提。

1.1 查看芯片标识

• 芯片上通常会有厂商标志 + 型号 + 序列号等信息。
  • 例如：NXP, ST, TI, Intel, Samsung, AMD, 300u 等。
• 如果芯片上有“300u”，这可能是某个特定厂商的型号，但不一定是标准命名方式，建议进一步确认。

1.2 使用放大镜或显微镜查看

• 如果芯片被焊接在主板上，使用放大镜或显微镜观察芯片的丝印标识。
• 有些芯片可能只标注了部分信息，如“300U”、“300T”等，需结合上下文判断。

1.3 搜索网络资源

• 将芯片的标识输入搜索引擎（如 Google、Baidu）进行搜索。
• 使用关键词如：
  • "300u chip" 或 "300u datasheet"
  • "300u pinout"
  • "300u schematic"

注意：如果芯片是定制的或非标型号，可能找不到公开资料，此时需通过其他方式解决。

---

二、查找原理图或引脚定义的方法

2.1 官方数据手册（Datasheet）

• 最权威的来源是芯片制造商提供的官方数据手册。
• 在官网搜索芯片型号，下载对应的数据手册。
• 例如：
  • https://www.ti.com
  • https://www.st.com
  • https://www.nxp.com

2.2 第三方数据库

• 使用第三方电子元件数据库，如：
  • http://www.datasheets.com
  • https://www.alldatasheet.com
  • https://www.mouser.com（可搜索芯片型号）

2.3 社区与论坛

• 在电子技术社区如：
  • CSDN
  • EEVblog
  • Reddit /r/electronics
  • Hackster.io
• 发帖询问芯片型号和引脚定义。

---

三、如果没有芯片型号怎么办？

如果你无法确认芯片型号，可以尝试以下方法：

3.1 从主板电路板反推

• 观察芯片周围的电路连接，看看是否有其他已知元器件（如电容、电阻、电源管理芯片等）。
• 根据功能推测芯片类型（如：USB控制器、网卡芯片、内存控制器等）。

3.2 使用示波器或逻辑分析仪测试信号

• 连接示波器或逻辑分析仪，观察芯片引脚上的信号波形。
• 通过信号特征判断芯片的功能（如：I2C、SPI、UART、DDR等）。

3.3 使用万用表检测引脚功能

• 用万用表测量芯片各引脚对地电压、电阻值。
• 对比类似芯片的典型工作电压和引脚功能，推测其作用。

---

四、如果仍然无法查到，可以考虑以下替代方案

4.1 替换法

• 如果芯片损坏导致系统无法启动，可以尝试用相同型号的芯片替换。
• 注意：必须确保替换芯片与原芯片完全兼容（包括封装、引脚排列、功能等）。

4.2 寻求专业维修人员帮助

• 如果芯片是高度集成的复杂芯片（如SoC），建议联系专业维修服务。
• 他们可能有更专业的工具和经验来判断芯片状态。

---

五、推荐工具和软件

| 工具/软件 | 用途 | |-----------|------| | Oscilloscope | 测量芯片引脚信号波形 | | Multimeter | 测量电压、电阻、通断 | | Schematic Viewer | 查看电路图（如 KiCad、Altium Designer） | | Chip Identifier Tools | 如 Chip Identifier by SparkFun |

---

六、总结：查找芯片原理图或引脚定义的步骤

1. 确认芯片型号（通过丝印、放大镜、网络搜索）
2. 查找官方数据手册（官网、第三方数据库）
3. 使用社区和论坛求助（CSDN、EEVblog、Reddit）
4. 通过电路板反推功能（观察周围元件）
5. 使用测试设备辅助判断（示波器、万用表）
6. 寻求专业维修帮助（如芯片复杂或无资料）

---

七、示例代码（假设芯片为 I2C 接口）

如果你怀疑芯片是 I2C 接口，并想通过编程验证通信是否正常，可以参考以下 Python 示例（使用 smbus 库）：

import smbus

# I2C 地址（根据芯片手册确定）
address = 0x3C  # 例如 OLED 显示屏常用地址

# 创建 I2C 总线对象
bus = smbus.SMBus(1)  # 1 表示 I2C-1（树莓派）

try:
    # 尝试读取一个字节
    data = bus.read_byte(address)
    print(f"成功读取数据: {data}")
except Exception as e:
    print(f"读取失败: {e}")

注意：请根据实际芯片的 I2C 地址和接口协议修改代码。

---

如果你能提供更多关于芯片的细节（如丝印、位置、周边电路等），我可以进一步帮你缩小范围或提供更具体的解决方案。
