请问star ccm里如何创建周期性边界条件

Question

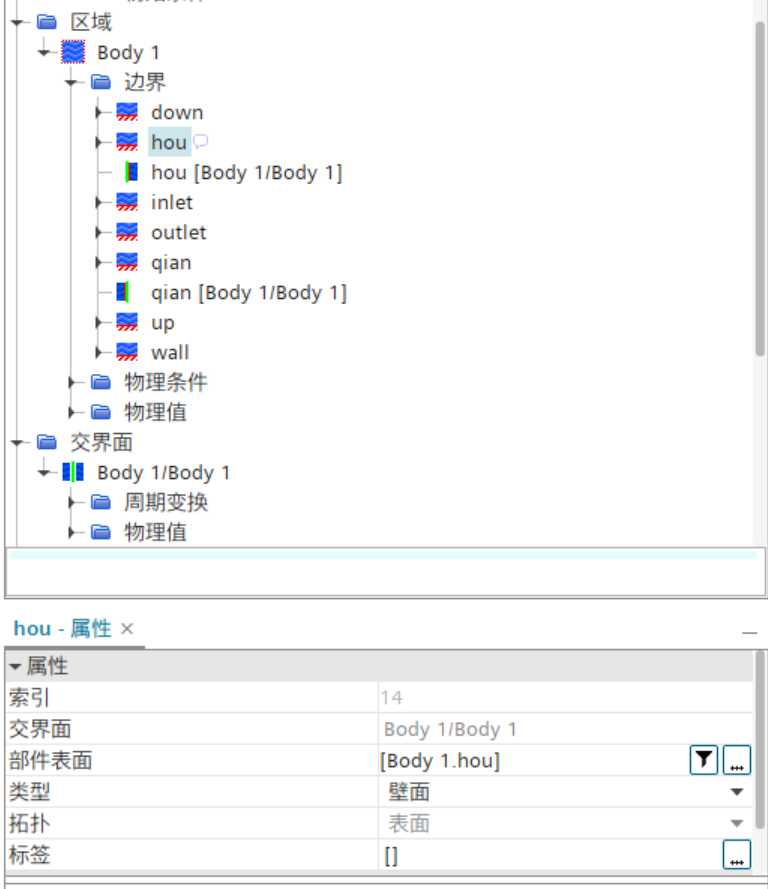

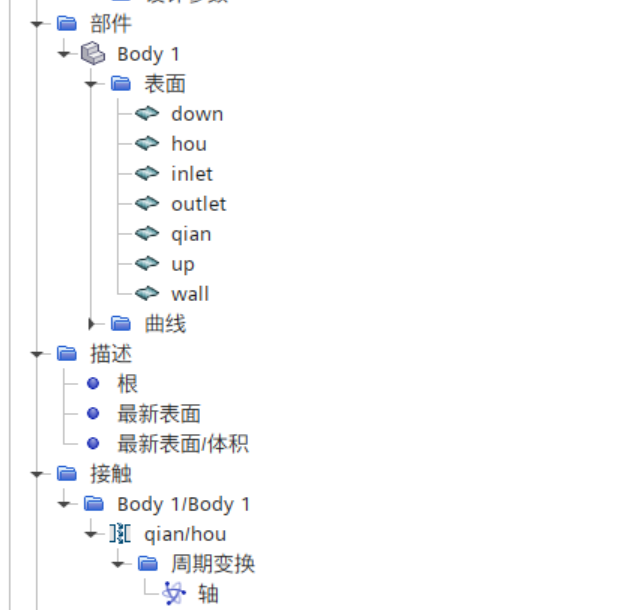

请问star ccm里如何创建周期性边界条件？比如圆柱绕流的案例，垂向两个面需要设置为周期性边界条件，在部件里选择两个面创建周期之后分配给区域，区域里的面显示的表面类型还是壁面？

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在 STAR-CCM+ 中，创建周期性边界条件（Periodic Boundary Conditions） 是模拟具有重复结构或对称性的流场（如圆柱绕流、翼型流场等）的关键步骤。下面将详细说明如何在 STAR-CCM+ 中设置周期性边界条件，并解决你提到的“表面类型仍为壁面”的问题。

---

✅ 一、创建周期性边界条件的基本步骤

1. 准备几何模型

确保你的几何模型中包含两个对称面，这两个面在物理上是完全相同的，并且方向一致，例如：

• 在圆柱绕流案例中，假设你有一个长方体区域包围圆柱，垂向两个面（即上下底面）需要设为周期性边界条件。
• 这两个面应是镜像对称的，并且它们的网格划分也应保持一致。

2. 定义周期性边界条件

步骤如下：

1. 进入“Boundary Conditions”面板：

   • 点击菜单栏中的 “Model” > “Boundary Conditions”。
   • 或者在左侧树状图中选择 “Boundary Conditions”。

2. 新建一个周期性边界条件：

   • 右键点击 “Boundary Conditions”，选择 “New”。
   • 选择 “Periodic” 类型。

3. 指定两个面作为周期性边界：

   • 在弹出的窗口中，选择第一个面（例如上方的面），然后选择第二个面（下方的面）。
   • 注意：两个面必须是对应关系明确的，且网格划分一致。

4. 确认周期性映射关系：

   • STAR-CCM+ 会自动识别两个面之间的映射关系，但你可以通过调整参数（如旋转角度、平移量）来确保正确匹配。

5. 分配周期性边界到区域：

   • 在“Regions”面板中，选择你要应用周期性边界的区域。
   • 在该区域的“Surface”选项中，找到对应的两个面，并将其表面类型改为“Periodic”。

---

✅ 二、解决“表面类型仍为壁面”的问题

如果你发现设置后，表面类型仍然是“Wall”，可能是以下原因导致：

1. 未正确更改表面类型

• 在“Surface”列表中，找到你之前选中的两个面。
• 右键点击该面，选择 “Properties”。
• 在属性窗口中，将 “Type” 改为 “Periodic”。

⚠️ 重点： 必须在“Surface”层级修改类型，而不是在“Boundary Condition”中。

2. 未正确关联周期性边界条件

• 检查是否已将“Periodic”边界条件正确地分配给这两个面。
• 如果没有关联，即使表面类型改了，也不会生效。

3. 网格不一致导致无法识别周期性

• 如果两个面的网格不一致（比如节点数不同、网格密度差异大），STAR-CCM+ 可能无法识别为周期性边界。
• 建议： 使用相同的网格划分策略，保证两个面的网格一致性。

---

✅ 三、完整操作流程（有序列表）

1. 准备几何模型：

   • 确保有两对称面，用于设置周期性边界条件。

2. 进入“Boundary Conditions”面板：

   • 选择 “Model” > “Boundary Conditions”。

3. 新建周期性边界条件：

   • 右键点击 “Boundary Conditions”，选择 “New”，选择 “Periodic”。

4. 选择两个对称面：

   • 在弹出的窗口中选择两个对称面（如上下底面）。

5. 确认周期性映射关系：

   • 调整参数以确保两个面正确对应。

6. 在“Surface”中修改表面类型：

   • 找到对应的两个面，右键选择 “Properties”，将 “Type” 改为 “Periodic”。

7. 检查区域分配：

   • 在“Regions”中，确保周期性边界条件已正确分配到目标区域。

---

✅ 四、示例代码（如果使用脚本设置）

如果你希望通过 Java Script 或 Python 脚本 自动化设置周期性边界条件，可以参考以下代码片段：

// 获取当前模型
Model model = Simulation.get().getModel();

// 创建周期性边界条件
Periodic periodicBC = model.getBoundaryConditions().create("MyPeriodicBC", Periodic.class);

// 选择两个面（需替换为实际面ID）
Face face1 = model.getFaces().get("face1");
Face face2 = model.getFaces().get("face2");

// 将两个面添加到周期性边界条件中
periodicBC.add(face1);
periodicBC.add(face2);

// 设置映射关系（可选）
periodicBC.setMappingType(MappingType.AUTOMATIC); // 自动映射

// 修改表面类型为Periodic
face1.setType(Surface.Type.PERIODIC);
face2.setType(Surface.Type.PERIODIC);

注意： 上述代码仅为示例，实际使用时需根据你的模型结构调整面名称和映射方式。

---

✅ 五、总结

| 问题 | 解决方案 | |------|----------| | 如何创建周期性边界条件 | 通过“Boundary Conditions”面板新建周期性边界，选择两个对称面并设置映射关系。 | | 表面类型仍为壁面 | 在“Surface”中手动将表面类型改为“Periodic”。 | | 周期性边界无效 | 检查网格一致性、映射关系及边界条件分配是否正确。 |

---

如有其他问题（如周期性边界后的结果异常、收敛困难等），欢迎继续提问！
