关于#arm开发#的问题：＂要做一个满足图里要求的射频功放

Question

＂

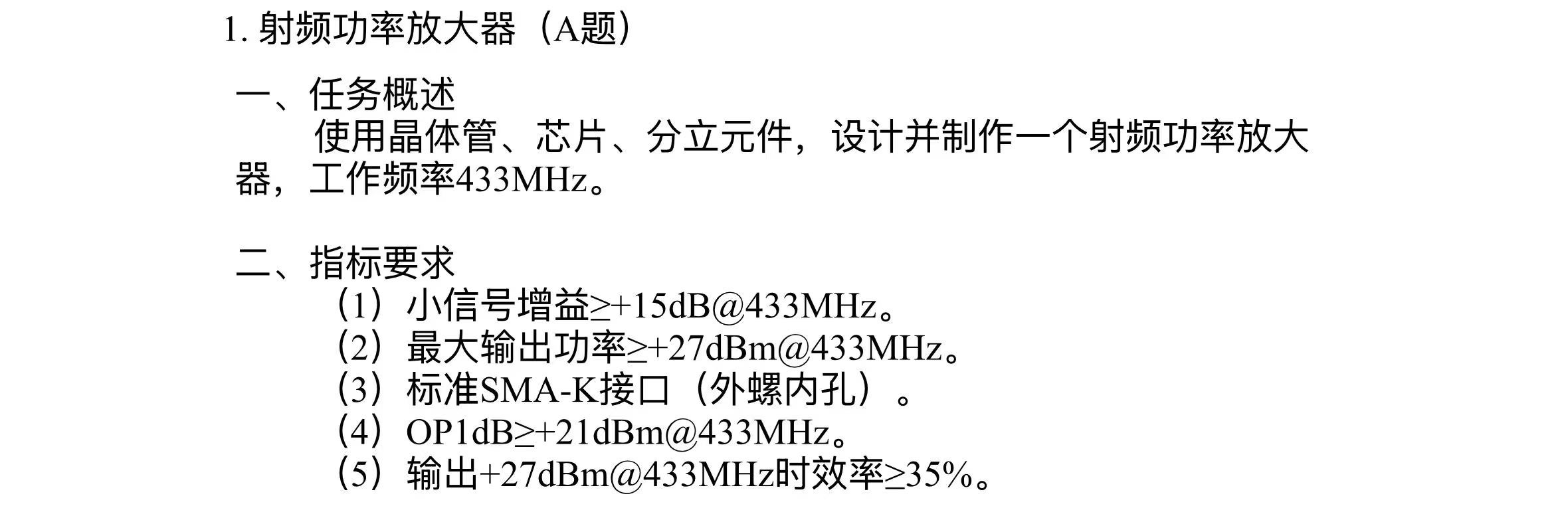

要做一个满足图里要求的射频功放，用ADS仿真，选什么芯片比较好，具体怎么设计

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

要设计一个满足图中要求的射频功率放大器（RF Power Amplifier, PA），使用ADS（Advanced Design System）进行仿真，需要从以下几个方面入手：

---

一、明确设计目标

在开始设计之前，必须明确以下关键参数：

1. 工作频率范围：例如2.4 GHz或5.8 GHz。
2. 输出功率：如1 W、3 W等。
3. 效率要求：如PAE（Power Added Efficiency）≥ 50%。
4. 增益要求：如15 dB以上。
5. 输入/输出阻抗匹配：通常为50 Ω。
6. 线性度要求：如OIP3（Output Intercept Point）。

重点：只有明确这些参数后，才能选择合适的芯片和设计电路。

---

二、选择合适的射频功放芯片

根据不同的应用场景（如WIFI、蓝牙、5G、卫星通信等），可以选择不同类型的功放芯片。以下是几个常用的功放芯片推荐：

1. GaAs FET 功放芯片（适合高频低功率）

• 型号示例：
  • MGA-635（Analog Devices）
    • 频率：1–6 GHz
    • 输出功率：2.5 W（典型）
    • 效率：约40%
    • 适用于Wi-Fi 2.4 GHz系统
  • MGA-639（Analog Devices）
    • 频率：1–6 GHz
    • 输出功率：3 W
    • 效率：约45%

2. GaN 功放芯片（高功率、高效率）

• 型号示例：
  • BFP720（NXP）
    • 频率：1–6 GHz
    • 输出功率：1 W
    • 效率：约50%
    • 适合低功耗但高效率的应用
  • BLF188（NXP）
    • 频率：1–6 GHz
    • 输出功率：3 W
    • 效率：约40%

3. LDMOS 功放芯片（适合中高功率）

• 型号示例：
  • BLF265（NXP）
    • 频率：1–6 GHz
    • 输出功率：1.5 W
    • 效率：约45%

重点：选择芯片时需确保其 工作频率、输出功率、效率、封装形式 与你的设计目标一致。

---

三、ADS仿真设计流程

1. 创建原理图

• 在ADS中新建一个原理图文件（Schematic）。
• 添加所需元件：晶体管（如MGA-635）、电容、电感、电阻、传输线等。

2. 构建基本功放结构

常见的射频功放结构包括：

a. 共源极结构（Common Source）

• 输入信号通过耦合电容进入栅极，输出通过负载电容输出到天线。
• 常用于低频或中频功放。

b. 共基极结构（Common Base）

• 适用于高频功放，可提供较高的增益和带宽。

c. 级联结构

• 多级放大，提升整体增益和输出功率。

重点：设计时需注意 偏置电路、匹配网络、稳定性问题 等问题。

3. 设计输入/输出匹配网络

• 使用ADS中的“Matching Network”工具，设计输入/输出阻抗匹配电路。
• 可以采用L型、T型、π型匹配网络。
• 通过ADS仿真优化匹配网络参数，使输入/输出阻抗为50 Ω。

4. 添加偏置电路

• 射频功放通常需要直流偏置（Biasing）来维持工作点。
• 可以使用简单的RC偏置或更复杂的恒流源偏置。

5. 仿真分析

• 进行S参数仿真（S11, S22）以验证匹配效果。
• 进行P1dB、OIP3、PAE等非线性仿真。
• 通过AC仿真查看增益曲线。

---

四、具体设计步骤（以MGA-635为例）

步骤 1：导入模型

• 在ADS中导入MGA-635的SPICE模型或ADS模型库（如来自Analog Devices官网）。

步骤 2：搭建原理图

[原理图示例]
- MGA-635 (晶体管)
- 10 pF 输入耦合电容
- 10 nH 输入电感
- 100 Ω 输入电阻
- 10 nF 输出耦合电容
- 50 Ω 输出负载
- 电源电压 Vcc = 5V

步骤 3：设计匹配网络

• 使用ADS的“Matching Network”工具，设置目标阻抗为50 Ω。
• 自动优化电容、电感值。

步骤 4：仿真并优化

• 运行仿真，调整参数以达到所需的增益、输出功率和效率。
• 检查稳定性（使用环路增益法）。

---

五、代码示例（ADS脚本片段）

-- 定义变量
freq = 2.4e9; -- 工作频率 2.4 GHz
Vcc = 5; -- 电源电压
Rin = 50; -- 输入阻抗
Rout = 50; -- 输出阻抗

-- 创建晶体管
tx = component('MGA-635', 'RF_Power_Amplifier');

-- 设置输入匹配网络
match_in = match_network(tx.gate, Rin, freq);
match_out = match_network(tx.drain, Rout, freq);

-- 设置偏置电路
bias = dc_bias(tx.gate, Vcc, 0.5); -- 栅极偏置电流 0.5 A

-- 仿真设置
sim = simulation('AC');
sim.freq = freq;
sim.run();

重点：此代码仅为示例，实际使用时需根据具体芯片和ADS版本进行调整。

---

六、总结

| 步骤 | 内容 | |------|------| | 1 | 明确设计目标（频率、功率、效率等） | | 2 | 选择合适的功放芯片（如MGA-635、BLF188等） | | 3 | 在ADS中搭建原理图，添加匹配网络和偏置电路 | | 4 | 仿真S参数、增益、输出功率、效率等指标 | | 5 | 调整参数，优化性能 |

---

七、推荐参考资源

• ADS官方文档：https://www.keysight.com/cn/zh/home.html
• Analog Devices射频芯片手册：https://www.analog.com/
• Microwave Journal：关于射频功放设计的期刊文章

---

如果你能提供具体的图中要求（如频率、输出功率、效率等），我可以进一步帮你定制设计方案和芯片选型建议。
