turbogrid报错

Question

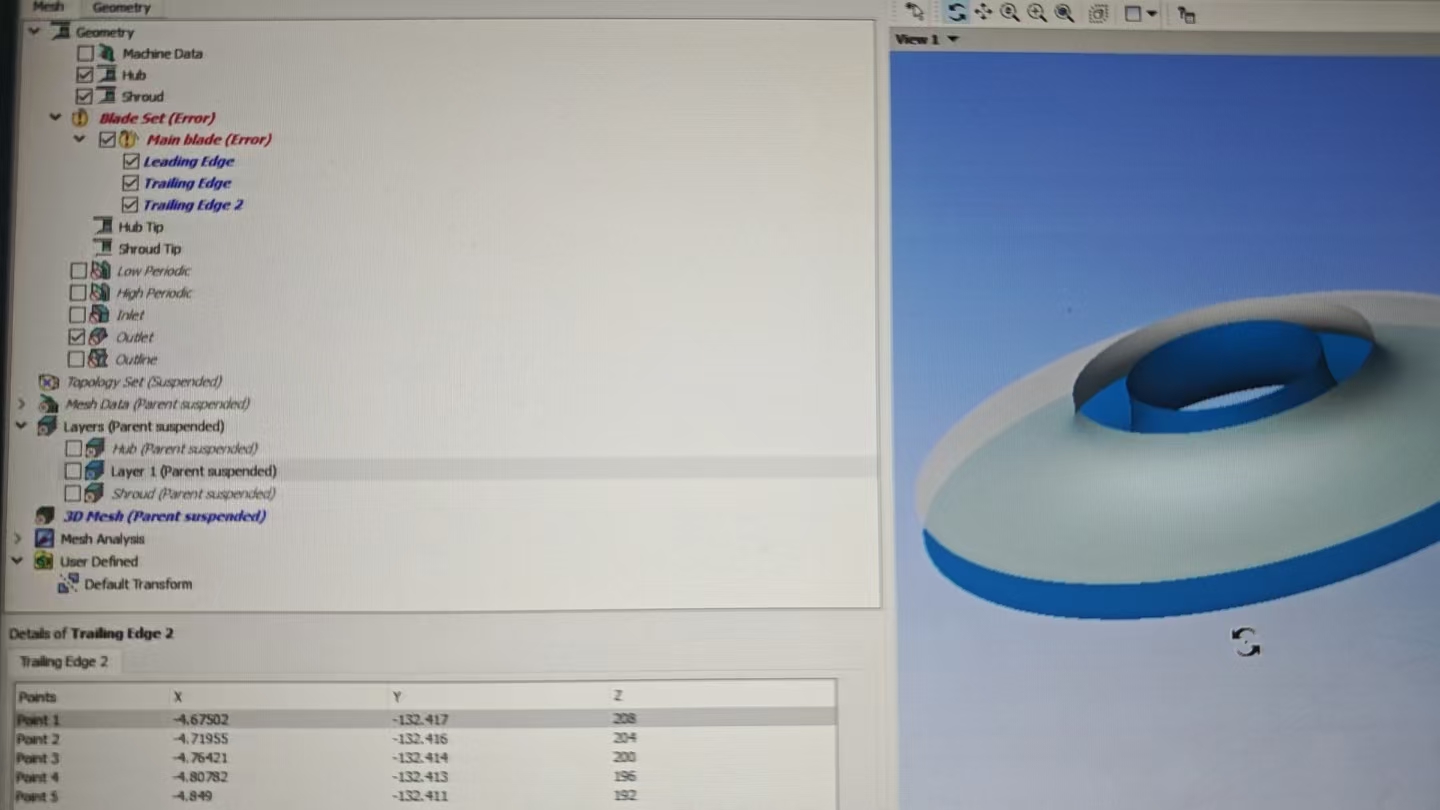

cfturbo叶轮导入turbogrid报错,无法生成叶片

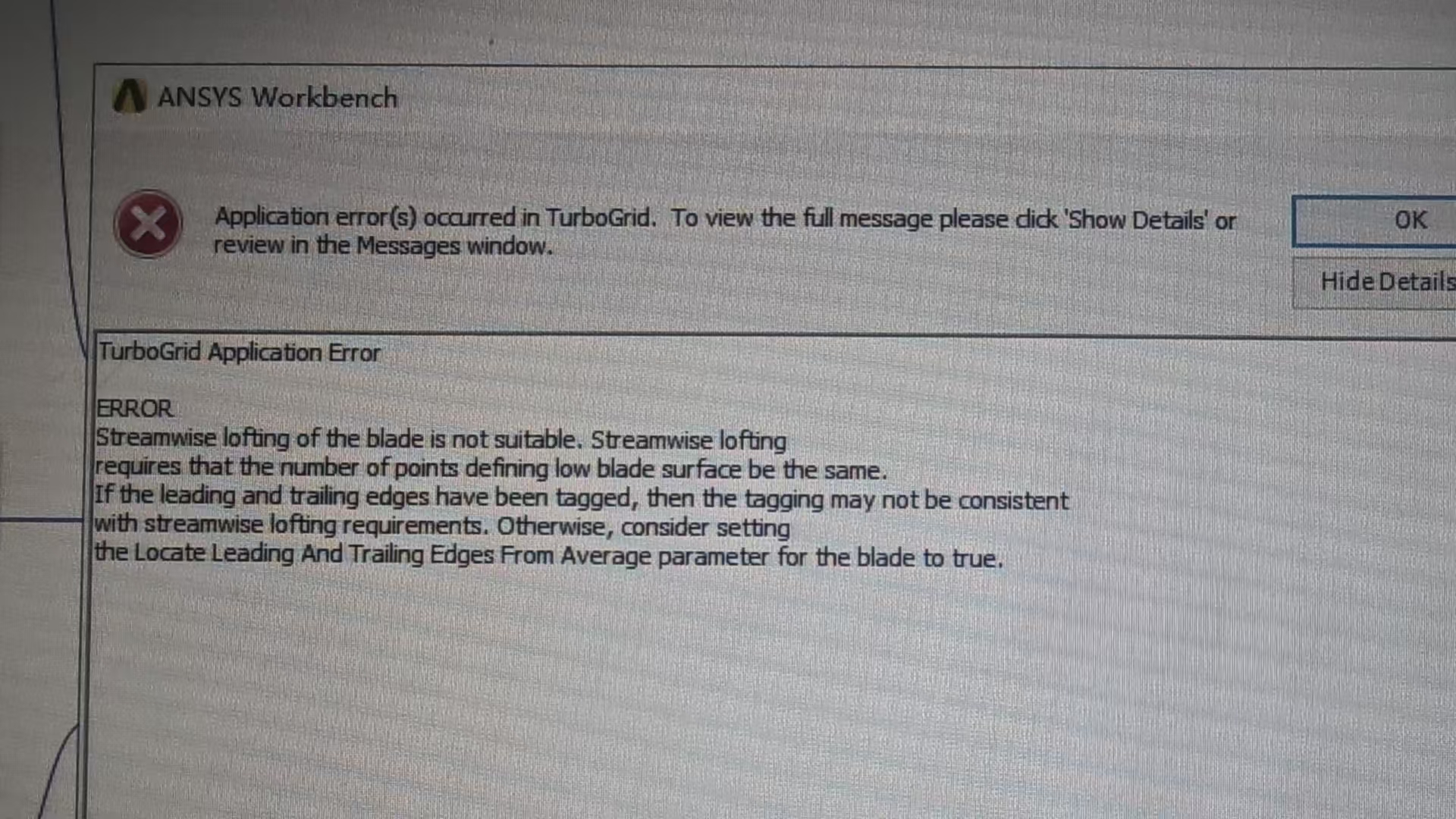

报错内容：Streamwise lofting of the blade is not suitable.Streamwise lofting requires that the number ofpoints defining low blade surface be the same.If the leading and trailing edges have been tagged,then the tagging may not be consistent with streamwise lofting requirements. Otherwise,consider setting the Locate Leading And TrailingEdges From Average parameter for the blade to

true.

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

根据你提供的报错信息：

Streamwise lofting of the blade is not suitable. Streamwise lofting requires that the number of points defining low blade surface be the same. If the leading and trailing edges have been tagged, then the tagging may not be consistent with streamwise lofting requirements. Otherwise, consider setting the Locate Leading And Trailing Edges From Average parameter for the blade to true.

这个错误主要出现在 Turbogrid 中，当你尝试将 CFTurbo 叶轮模型导入 Turbogrid 并生成叶片时，系统提示无法进行流线（streamwise）放样（lofting），原因可能包括以下几点：

---

问题原因分析：

1. 叶片表面点数不一致

   • 流线放样要求叶片的上下表面（leading edge 和 trailing edge）的点数必须一致。
   • 如果导入的叶轮数据中，上表面和下表面的点数不同，会导致无法正确生成叶片。

2. 前后缘标签不一致

   • 如果在 CFTurbo 中对前缘和后缘进行了标记（tagging），但在导出到 Turbogrid 时这些标记没有被正确识别或匹配，也会导致此错误。

3. 未启用自动识别前后缘功能

   • 若没有开启 Locate Leading And Trailing Edges From Average 参数，Turbogrid 会依赖手动标记的前后缘数据，而如果这些数据有误或缺失，就会报错。

---

解决方案步骤：

1. 检查并确保叶片上下表面点数一致

   • 在 CFTurbo 中导出叶轮数据前，确认叶片的上下表面的点数是否相同。
   • 如果点数不一致，可以通过调整参数或重新建模来修正。

2. 验证前后缘标签是否正确

   • 在 CFTurbo 中查看是否对叶片的**前缘（leading edge）和后缘（trailing edge）**进行了正确的标记。
   • 确保这些标记在导出时被保留，并且与 Turbogrid 的格式兼容。

3. 在 Turbogrid 中启用自动识别前后缘功能

   • 打开 Turbogrid 后，在叶片设置中找到以下参数：
     • Locate Leading And Trailing Edges From Average
   • 将其设置为 true，这样 Turbogrid 会自动识别前后缘，而不是依赖手动标记。

4. 重新导入叶轮模型并尝试生成叶片

   • 修改完参数后，重新导入 CFTurbo 导出的叶轮模型。
   • 再次尝试使用 streamwise lofting 方法生成叶片。

5. 如果仍然失败，考虑使用其他放样方式

   • 如果 streamwise lofting 一直失败，可以尝试使用 transverse lofting 或 surface lofting 方法。
   • 这些方法对点数一致性要求较低，但可能会牺牲一定的精度。

---

代码示例（Turbogrid 参数修改）：

如果你通过脚本或配置文件控制 Turbogrid 设置，可以在相关配置文件中添加以下内容：

[Blade]
LocateLeadingAndTrailingEdgesFromAverage = true

或者在 Turbogrid 的 GUI 中手动设置：

• 打开 Blade Setup
• 找到 "Locate Leading And Trailing Edges From Average"
• 将其设为 True

---

总结：

| 问题 | 解决方案 | |------|----------| | 上下表面点数不一致 | 检查并确保点数一致 | | 前后缘标签不一致 | 验证并修正标签 | | 未启用自动识别 | 设置 Locate Leading And Trailing Edges From Average = true | | 放样失败 | 尝试其他放样方式（如 transverse lofting） |

---

建议操作顺序：

1. 先启用自动识别前后缘；
2. 再检查点数一致性；
3. 最后尝试不同的放样方式。

如需进一步帮助，请提供具体的叶轮数据或截图，我可以帮助你更详细地分析问题。
