HFSS天线仿真，计算有效高度，

Question

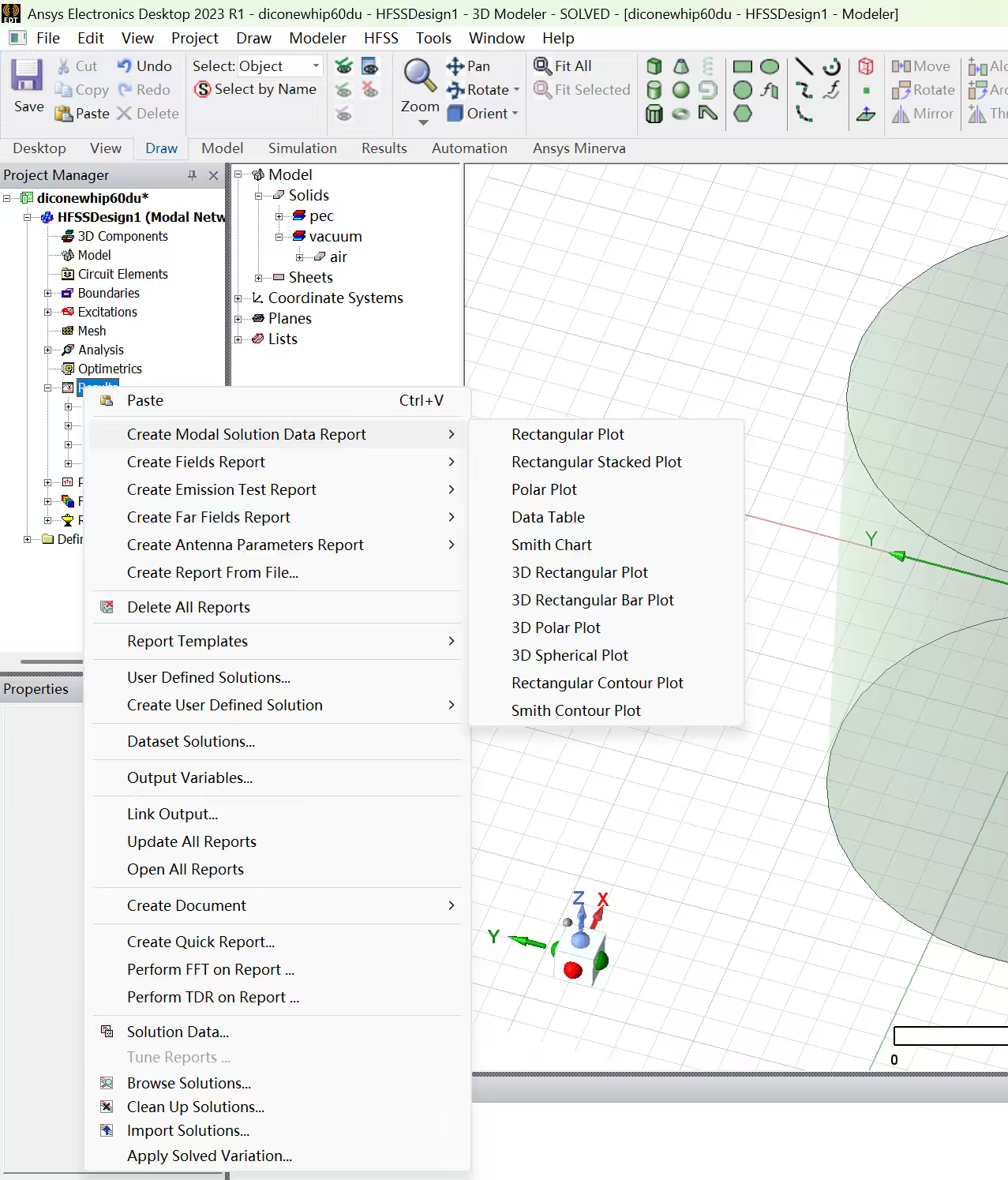

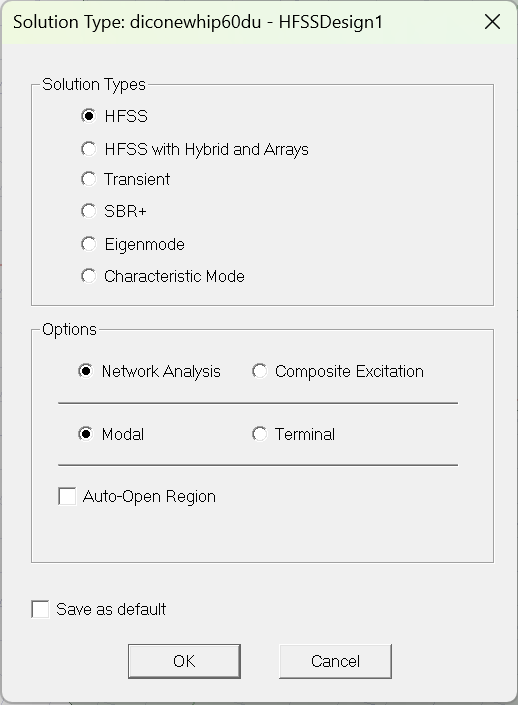

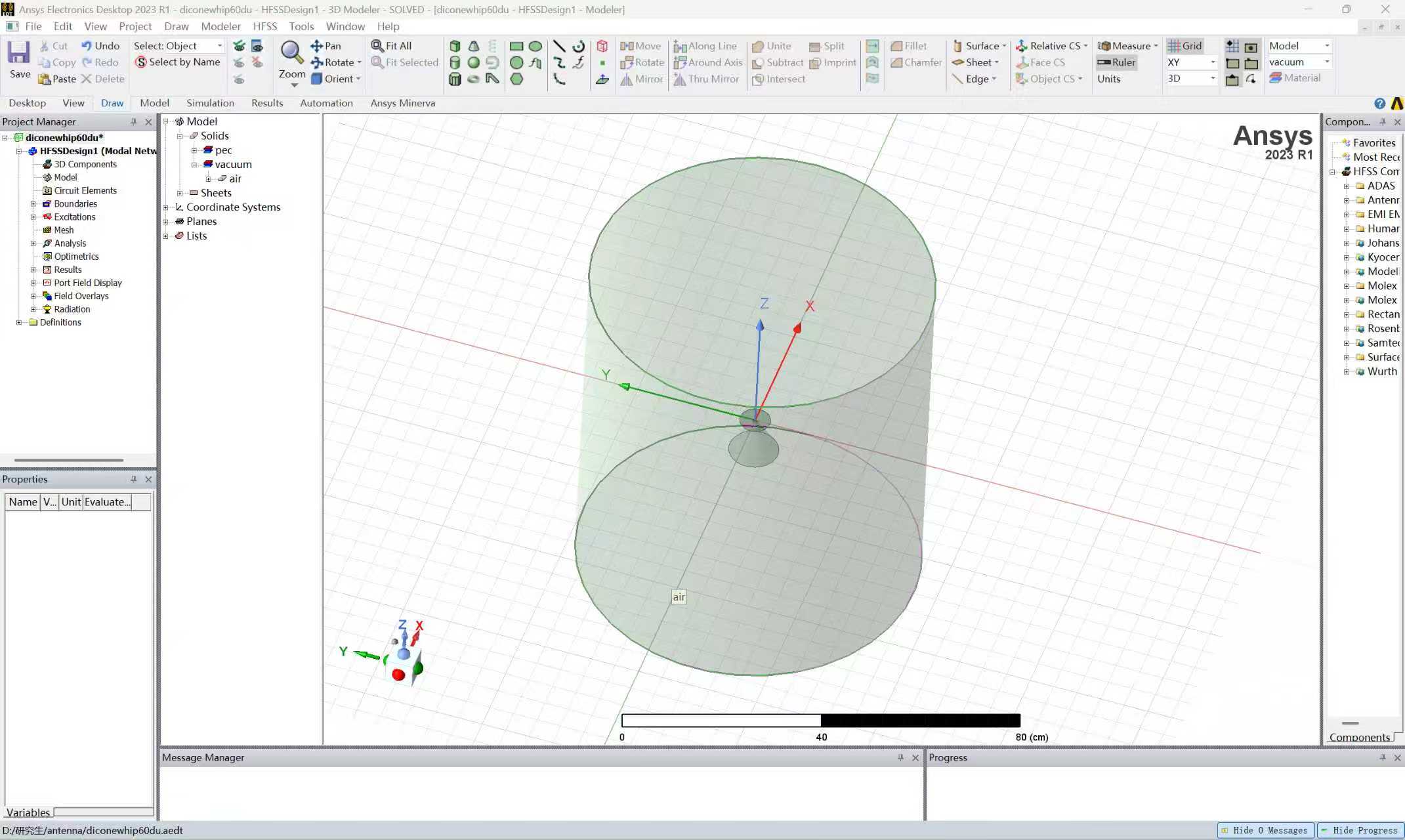

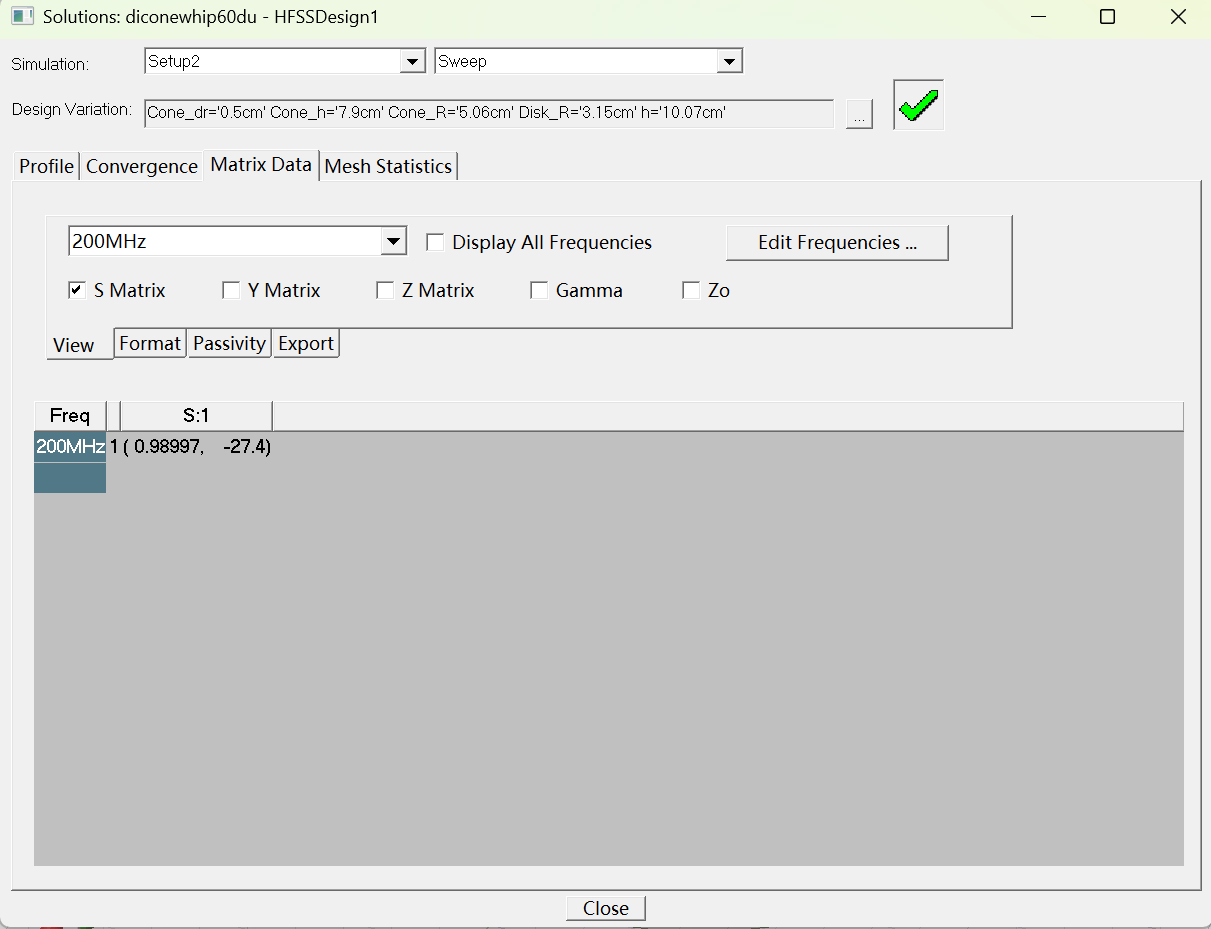

HFSS天线仿真，计算有效高度，需要获取端口电流，为什么在result里找不到查看端口电流的方法

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 HFSS（High Frequency Structure Simulator） 进行天线仿真时，计算有效高度 是一个常见的需求。有效高度通常与天线的辐射特性有关，尤其是当您需要评估天线在通信系统中的性能时。

在 HFSS 中，有效高度（Effective Height） 的计算通常涉及到以下两个关键参数：

1. 端口电流（Port Current）
2. 辐射方向图（Radiation Pattern）

---

为什么在 HFSS 的 Result 中找不到查看端口电流的方法？

这是因为在 HFSS 的默认界面中，端口电流 并不会直接以“Current”形式显示在 Result 中。但你可以通过以下方式获取端口电流信息：

---

✅ 解决方案：如何获取 HFSS 中的端口电流

1. 使用 HFSS 的 “Field Calculator” 工具

步骤如下：

1. 在 HFSS 中打开你的项目。
2. 点击顶部菜单栏的 “Fields” > “Field Calculator”。
3. 在 Field Calculator 窗口中：
   • 选择 “Currents” 选项。
   • 在下拉菜单中选择你想要分析的 Port。
   • 选择 “J (Current Density)” 或 “I (Current)”。
   • 设置合适的 Frequency 和 Surface（例如：端口所在的面）。
4. 点击 “Calculate”，即可得到该端口的电流分布或总电流值。

注意： 如果你想得到端口的总电流，可以选择 “Total Current”，而不是电流密度（J）。

---

2. 使用 HFSS 的 “Parametric” 或 “Design of Experiments” 功能

如果你希望在仿真过程中自动记录端口电流，可以设置一个 Parametric 分析，将端口电流作为变量进行记录。

---

3. 使用脚本（Python 或 VBA）获取端口电流

如果你熟悉 HFSS 的 API，可以通过编写脚本来自动化获取端口电流。

✅ 示例代码（Python 脚本）：

import win32com.client

# 创建 HFSS 应用实例
hfss = win32com.client.Dispatch("Ansoft.ElectronicsDesktop")
oProject = hfss.GetActiveProject()
oDesign = oProject.GetActiveDesign()

# 获取当前设计中的端口列表
ports = oDesign.GetPorts()

for port in ports:
    # 获取端口的电流
    current = oDesign.GetPortCurrent(port)
    print(f"Port: {port}, Total Current: {current}")

说明： 此脚本需要在 HFSS 的 Python 环境中运行，且需确保 HFSS 已正确安装并配置了 Python 接口。

---

4. 使用 HFSS 的 “Near Field” 或 “Far Field” 分析

虽然这不能直接给出端口电流，但结合 Far Field 数据和 电流分布，可以间接计算出有效高度。

• 有效高度（Effective Height, H_e） 的公式为：

$$ H_e = \frac{E_{\theta}(\theta=0^\circ)}{E_0} $$

其中：

• $ E_{\theta} $ 是天线在某个方向的电场强度；
• $ E_0 $ 是参考电场（如自由空间中理想偶极子的电场）。

---

📌 总结：获取 HFSS 中端口电流的几种方法

1. 使用 Field Calculator 工具 查看端口电流。
2. 使用 Parametric 分析 记录端口电流。
3. 编写 Python 脚本 自动获取端口电流。
4. 结合 Far Field 数据 计算有效高度。

---

🔍 常见问题解答

Q: 为什么 HFSS 不直接显示端口电流？

A: HFSS 主要关注电磁场分布和 S 参数，而端口电流并不是其默认输出项。你需要通过 Field Calculator 或脚本手动提取。

Q: 如何验证端口电流是否正确？

A: 可以对比理论值（如偶极子天线的电流分布），或通过 S 参数 验证端口匹配情况。

---

如有更多关于 HFSS 仿真的问题，欢迎继续提问！
