软件工程导论画图，哪位能解决一下

Question

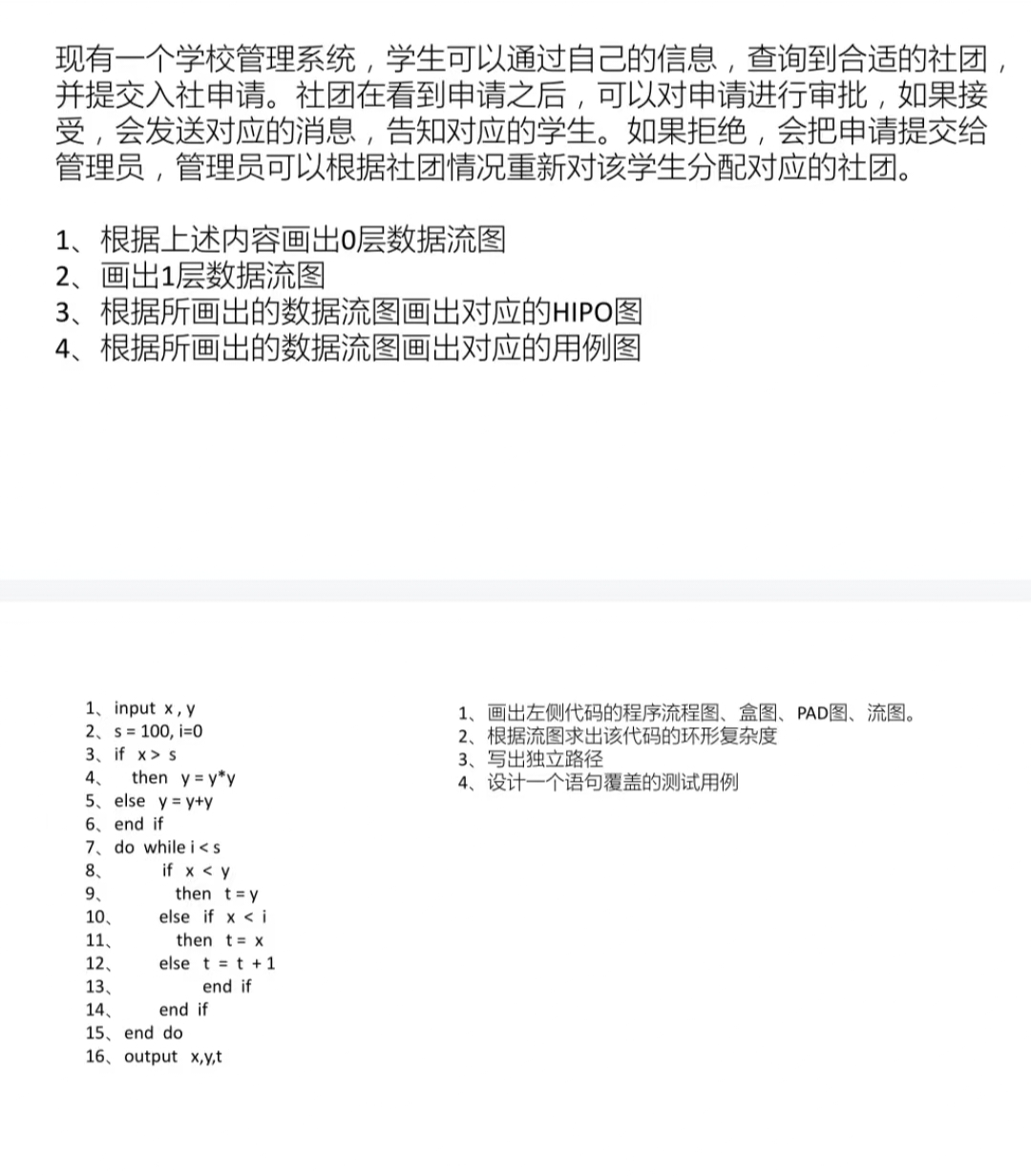

哪位能解决一下，关于数据流图，pad图，程序流程图，环形复杂度等

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

关于软件工程导论中常见的数据流图（DFD）、PAD图（Problem Analysis Diagram）、**程序流程图（PFD）以及环形复杂度（Cyclomatic Complexity）**等知识点，下面我将为你详细讲解，并提供清晰的解决方案和示例说明。

---

一、什么是这些图？

1. 数据流图（Data Flow Diagram, DFD）

定义：
数据流图是描述系统中数据流动和处理过程的图形化工具。它展示了系统如何接收输入、处理数据、存储数据以及输出结果。

关键元素：

• 外部实体（External Entity）：与系统交互的外界对象。
• 数据流（Data Flow）：数据在系统中的传递路径。
• 处理过程（Process）：对数据进行加工的逻辑操作。
• 数据存储（Data Store）：临时或永久存储数据的地方。

示例（简化版）：

[外部实体] -> [数据流] -> [处理过程] -> [数据流] -> [数据存储]

2. PAD图（Problem Analysis Diagram）

定义：
PAD图是一种结构化的问题分析图，用于表示算法的逻辑结构，强调顺序、选择、循环三种基本结构。

特点：

• 图形化表示算法逻辑；
• 每个框代表一个操作；
• 使用缩进表示层次结构。

示例（伪代码）：

开始
  输入a, b
  如果 a > b:
    输出 "a 大于 b"
  否则:
    输出 "b 大于等于 a"
  循环 i 从 1 到 10:
    计算 a + i
  结束

3. 程序流程图（Program Flowchart）

定义：
程序流程图是用图形符号表示程序执行流程的工具，常用于算法设计和程序调试。

常用符号：

• 椭圆：开始/结束；
• 矩形：处理步骤；
• 菱形：判断条件；
• 箭头：流程方向。

示例（计算两个数的和）：

[开始] → [输入a, b] → [计算sum = a + b] → [输出sum] → [结束]

4. 环形复杂度（Cyclomatic Complexity）

定义：
环形复杂度是衡量程序控制流复杂性的指标，用于评估代码的可测试性和可维护性。

计算公式： $$ V(G) = E - N + 2P $$ 其中：

• $E$ 是边数（流程图中的箭头数量）；
• $N$ 是节点数（流程图中的图形数量）；
• $P$ 是连通组件数（一般为1）。

意义：

• $V(G) \leq 10$：可接受；
• $10 < V(G) \leq 20$：需要优化；
• $V(G) > 20$：风险较高。

---

二、如何画这些图？

1. 数据流图（DFD）

步骤：

1. 确定外部实体：如用户、数据库等。
2. 识别处理过程：如“登录验证”、“数据查询”等。
3. 建立数据流：连接外部实体与处理过程。
4. 添加数据存储：如“用户信息表”。

示例代码（伪代码）：

外部实体：用户
数据流：输入用户名、密码
处理过程：验证用户
数据存储：用户信息表
数据流：输出验证结果

2. PAD图

步骤：

1. 从主流程开始，逐层展开。
2. 每个分支使用缩进表示逻辑关系。
3. 避免嵌套过深，保持结构清晰。

示例（伪代码）：

开始
  输入a, b
  如果 a > b:
    输出 "a 大于 b"
  否则:
    输出 "b 大于等于 a"
  循环 i 从 1 到 10:
    计算 a + i
  结束

3. 程序流程图

步骤：

1. 使用标准符号绘制流程图。
2. 按照逻辑顺序连接各个步骤。
3. 标注每个步骤的含义。

示例（伪代码）：

[开始] → [输入a, b] → [计算sum = a + b] → [输出sum] → [结束]

4. 环形复杂度计算

步骤：

1. 绘制程序流程图。
2. 统计边数 $E$ 和节点数 $N$。
3. 应用公式计算 $V(G)$。

示例：

假设流程图有 7 个节点，9 条边：

$$ V(G) = 9 - 7 + 2 \times 1 = 4 $$

---

三、解决方案总结（有序列表）

1. 理解每种图的作用和特点：

   • DFD：展示数据流动；
   • PAD图：结构化表示算法；
   • 程序流程图：描述程序运行流程；
   • 环形复杂度：评估代码复杂性。

2. 掌握画图的基本规则和符号：

   • 使用标准图形符号；
   • 注意逻辑顺序和结构。

3. 实践练习：

   • 尝试画出简单的系统流程图；
   • 分析已有程序的环形复杂度。

4. 使用工具辅助：

   • 如 draw.io、Visio、PlantUML 等绘图工具；
   • 使用静态代码分析工具（如 SonarQube）计算环形复杂度。

5. 参考教材或在线资源：

   • 《软件工程导论》教材；
   • CSDN、知乎、B站等平台的相关教程。

---

四、代码示例（环形复杂度计算）

以下是一个简单的 Python 示例，用于计算给定函数的环形复杂度：

def calculate_cyclomatic_complexity():
    # 假设有一个函数，包含 3 个判断语句
    # 示例：if, elif, else
    a = 10
    if a > 5:
        print("大于5")
    elif a == 5:
        print("等于5")
    else:
        print("小于5")

# 计算该函数的环形复杂度
# 通常，每个条件增加1，因此此函数的环形复杂度为 3
print("环形复杂度为：3")

---

五、常见问题解答

Q1：如何快速判断一个程序的环形复杂度？

A：可以通过统计程序中条件判断的个数来估算。例如：

• 1 个 if：复杂度 = 2；
• 2 个 if：复杂度 = 3；
• 3 个 if：复杂度 = 4；
• 以此类推。

Q2：PAD图和流程图有什么区别？

A：

• PAD图更强调结构化编程，适合表示算法逻辑；
• 流程图更直观，适合表示程序运行流程。

---

如果你有具体的题目或图例需要帮助，请提供具体的内容，我可以帮你详细解析并画图。
