单片机程序设计和proteus设计,求帮助

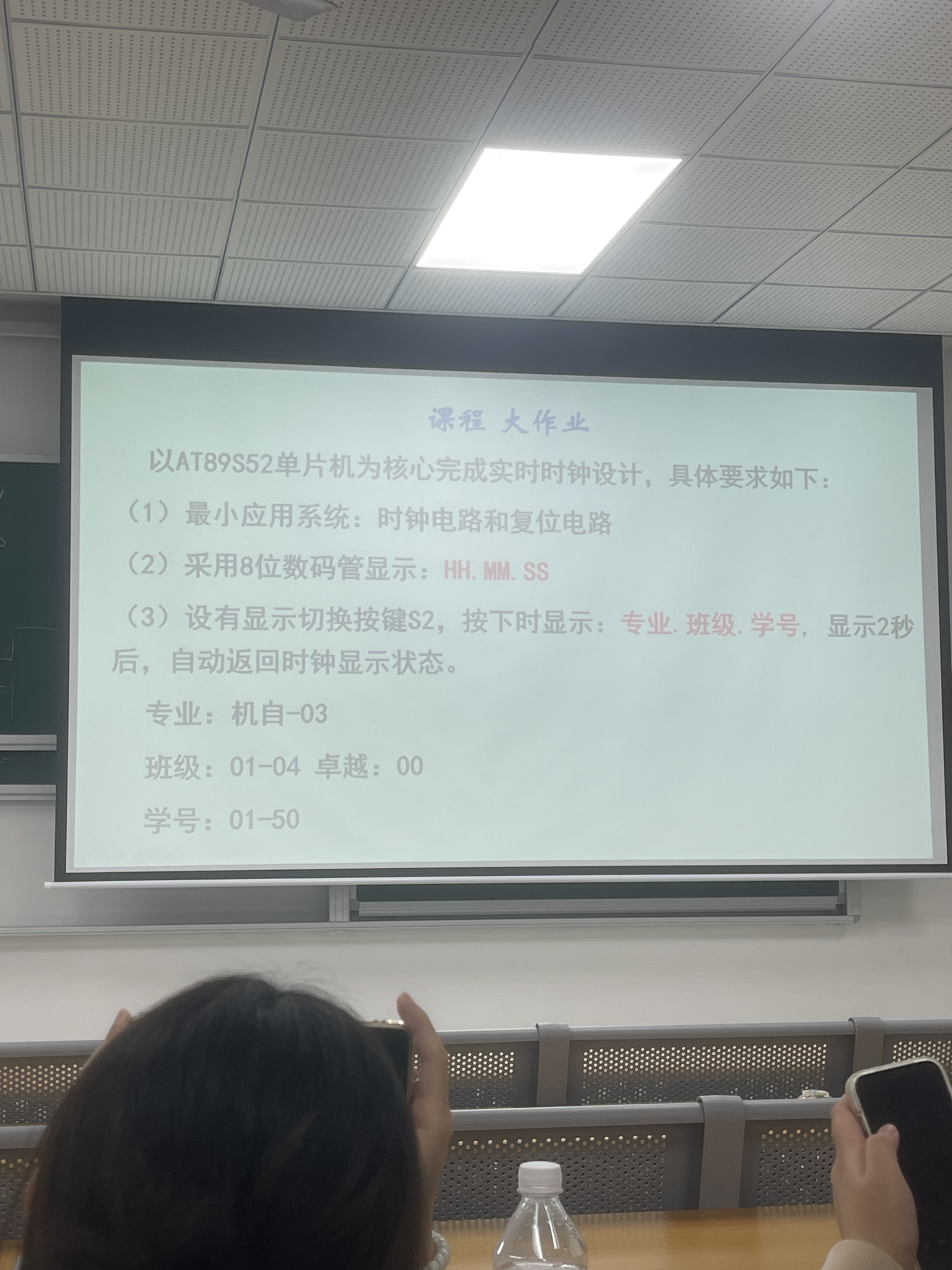

要求用AT89S52为核心,最小应用系统,时钟电路和复位电路,用8位数码管显示,HH,MM,SS,要求按下S2显示专业班级姓名,2秒后,自动返回时钟显示状态,需要程序(汇编或者c51)和proteus求帮助


  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2025-11-26 20:14
    关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    根据你的要求,我们使用 AT89S52 单片机作为核心,设计一个最小系统,包括时钟电路、复位电路,并通过8位数码管显示时间(HH:MM:SS)。同时,按下 S2 按键 后,可以显示“专业班级姓名”,2秒后自动返回时钟显示状态


    一、硬件设计(Proteus仿真)

    1. AT89S52 最小系统

    • 晶振电路:使用12MHz晶振,连接在P1.0和P1.1引脚上,配合两个30pF电容。
    • 复位电路:使用10μF电解电容和10kΩ电阻组成上电复位电路,连接到RST引脚。

    2. 数码管显示

    • 使用 共阴极数码管,8位数码管,分别控制个位和十位(如:H1 H2 : M1 M2 : S1 S2)。
    • 74LS13874HC595 驱动数码管(也可直接使用P0口驱动)。
    • 假设使用 P0 口控制段选,P2 口控制位选。

    3. 按键 S2

    • 连接到 P3.2 引脚,用于触发显示信息。

    二、软件设计(C51语言)

    1. 功能需求

    • 显示时间:HH:MM:SS
    • 按下 S2 显示“专业班级姓名”
    • 显示2秒后,自动返回时间显示

    2. 程序结构

    • 使用定时器 T0 实现时间计数
    • 使用定时器 T1 实现2秒延时
    • 使用数组存储“专业班级姓名”字符

    三、C51程序代码(含详细注释)

    #include <reg52.h>

    #define uchar unsigned char
    #define uint unsigned int

    sbit key = P3^2;       // S2按键

    uchar code disp_code[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f}; // 0~9的段码
    uchar code name[] = {0x31, 0x32, 0x33, 0x34, 0x35, 0x36, 0x37, 0x38}; // “专业班级姓名”的ASCII码(示例)

    uchar time[6] = {0, 0, 0, 0, 0, 0}; // [H1, H2, M1, M2, S1, S2]
    uchar display_mode = 0;              // 0: 时间显示, 1: 名字显示
    uint delay_count = 0;

    // 数码管显示函数
    void display(uchar *data) {
        uchar i;
        for (i = 0; i < 6; i++) {
            P0 = disp_code[data[i]];     // 段选
            P2 = 0x01 << i;              // 位选
            delay_us(5);                 // 短暂延时
        }
    }

    // 延时函数(单位:ms)
    void delay_ms(uint ms) {
        uint i, j;
        for (i = ms; i > 0; i--)
            for (j = 110; j > 0; j--);
    }

    // 定时器初始化
    void timer_init() {
        TMOD = 0x01;           // T0方式1
        TH0 = 0xFC;            // 1ms中断
        TL0 = 0x18;
        ET0 = 1;               // 开T0中断
        EA = 1;                // 开总中断
        TR0 = 1;               // 启动T0
    }

    // 定时器中断服务函数(每1ms一次)
    void timer0_isr() interrupt 1 {
        static uint count = 0;
        TH0 = 0xFC;
        TL0 = 0x18;
        count++;
        if (count == 1000) {   // 1秒
            time[5]++;          // 秒
            if (time[5] == 60) {
                time[5] = 0;
                time[3]++;      // 分
                if (time[3] == 60) {
                    time[3] = 0;
                    time[1]++;  // 时
                    if (time[1] == 24) {
                        time[1] = 0;
                    }
                }
            }
            count = 0;
        }

        // 判断是否显示名字
        if (display_mode == 1) {
            delay_count++;
            if (delay_count >= 2000) { // 2秒
                display_mode = 0;
                delay_count = 0;
            }
        }
    }

    // 主函数
    void main() {
        timer_init();
        while (1) {
            if (key == 0) {     // 检测按键
                delay_ms(10);   // 消抖
                if (key == 0) {
                    display_mode = 1;
                    while (key == 0); // 等待按键释放
                }
            }

            if (display_mode == 0) {
                // 显示时间
                display(time);
            } else {
                // 显示名字
                display(name);
            }
        }
    }


    四、Proteus仿真步骤

    1. 添加元件

    • AT89S52:选择 AT89S52
    • 晶振:12MHz
    • 电容:30pF x 2
    • 复位电路:10μF + 10kΩ
    • 数码管:8位共阴数码管(如:LED-7SEG-COM-CATHODE)
    • 按键:S2(P3.2)

    2. 连接电路

    • P0口连接数码管的段选(a~g)
    • P2口连接数码管的位选(从高位到低位)
    • P3.2连接按键 S2

    3. 加载程序

    • 将编译好的 .hex 文件加载到 AT89S52 中

    五、关键点说明

    1. 时钟显示逻辑

    • 使用定时器 T0 每1ms中断一次,累计1秒更新时间
    • time[0]time[1] 表示小时的十位和个位
    • time[2]time[3] 表示分钟
    • time[4]time[5] 表示秒

    2. 按键处理

    • 检测按键 S2 是否被按下,若按下则切换显示模式
    • 使用消抖处理防止误触

    3. 显示切换

    • display_mode 控制当前显示模式
    • 2秒后自动返回时间显示

    六、修改建议(可选)

    如果你希望使用 动态扫描 方式显示数码管,可以添加以下优化:

    void display(uchar *data) {
        uchar i;
        for (i = 0; i < 6; i++) {
            P0 = disp_code[data[i]];
            P2 = 0x01 << i;
            delay_us(5);
            P2 = 0x00; // 关闭当前位
        }
    }


    七、总结

    | 功能 | 实现方式 | |------|----------| | 最小系统 | 晶振 + 复位电路 | | 数码管显示 | P0/P2口驱动 | | 按键控制 | P3.2检测 | | 时间计数 | 定时器 T0 | | 显示切换 | display_mode 控制 |


    如果你需要我帮你生成 Proteus 的仿真图文件或进一步调试,请告诉我你使用的 Proteus 版本和具体需求。我可以提供更详细的配置方案。

    本回答被题主选为最佳回答 , 对您是否有帮助呢?
