要使用 Microsoft Visio 绘制你描述的网络拓扑图，可以按照以下步骤进行操作。以下是详细的步骤说明，并在重点部分加粗显示。
一、准备工具与素材
-
打开 Microsoft Visio
- 启动 Visio，选择“网络”模板（或“基本流程图”），根据你的需求选择合适的画布大小。
-
加载网络设备形状库
- 点击左侧“形状”窗格，搜索并添加“网络设备”、“计算机”、“无线AP”等形状。
- 如果没有现成的形状，可从 Microsoft 官方模板下载网络拓扑图模板。
-
设置页面属性
二、绘制网络拓扑图（分步骤）
1. 核心层设备
-
拖放「三层交换机」：
- 从形状库中找到“三层交换机”图标，拖放到顶部区域。
- 标注名称：核心交换机（承载VLAN Trunk）。
-
拖放「服务器」：
- 找到“服务器”图标，放置在核心交换机下方左侧。
- 标注名称：OA服务器（VLAN 40）。
- 连接线：用直线连接服务器和核心交换机，标注为 Access。
-
拖放「PC」：
- 找到“PC”图标，放置在核心交换机下方右侧。
- 标注名称：管理主机（VLAN 50）。
- 连接线：连接 PC 和核心交换机，标注为 Access。
2. 接入层（分三列）
A学院教学楼（左列）
-
拖放2台「接入交换机」：
- 放置在核心交换机下方左侧。
- 标注名称：A学院接入交换机。
-
拖放若干「PC」：
- 放置在接入交换机下方，标注为 A学院终端（VLAN 10，200台）。
- 连接线：连接 PC 和接入交换机，标注为 Access。
-
链路连接：
- 将接入交换机上联至核心交换机，标注链路为 Trunk（VLAN 10）。
- 颜色标记：将该链路设为 黄色（对应 VLAN 10）。
B学院教学楼（中列）
-
拖放2台「接入交换机」：
- 放置在核心交换机下方中间。
- 标注名称：B学院接入交换机。
-
拖放若干「PC」：
- 标注为 B学院终端（VLAN 20，200台）。
- 连接线：连接 PC 和接入交换机，标注为 Access。
-
链路连接：
- 上联至核心交换机，标注为 Trunk（VLAN 20）。
- 颜色标记：设为 紫色（对应 VLAN 20）。
C学院实验楼（右列）
-
拖放1台「接入交换机」：
- 放置在核心交换机下方右侧。
- 标注名称：C学院接入交换机。
-
拖放若干「PC」：
- 标注为 实验楼终端（VLAN 30，100台）。
- 连接线：连接 PC 和接入交换机，标注为 Access。
-
链路连接：
- 上联至核心交换机，标注为 Trunk（VLAN 30）。
- 颜色标记：设为 绿色（对应 VLAN 30）。
3. 无线区域（C学院接入交换机右侧）
-
拖放「无线AP」：
- 放置在 C 学院接入交换机右侧。
- 标注名称：公共区域AP（VLAN 60）。
-
链路连接：
- 连接 AP 到核心交换机，标注为 Trunk（VLAN 60）。
- 颜色标记：设为 蓝色（对应 VLAN 60）。
三、链路与标注规范
1. 链路颜色区分 VLAN
- VLAN 10 → 黄色
- VLAN 20 → 紫色
- VLAN 30 → 绿色
- VLAN 60 → 蓝色
- VLAN 40/50 → 默认颜色（如黑色）
2. 端口标注
- 在核心交换机的端口旁标注：
- Trunk（上联接入层）
- Access（连接服务器/管理主机）
3. 设备备注

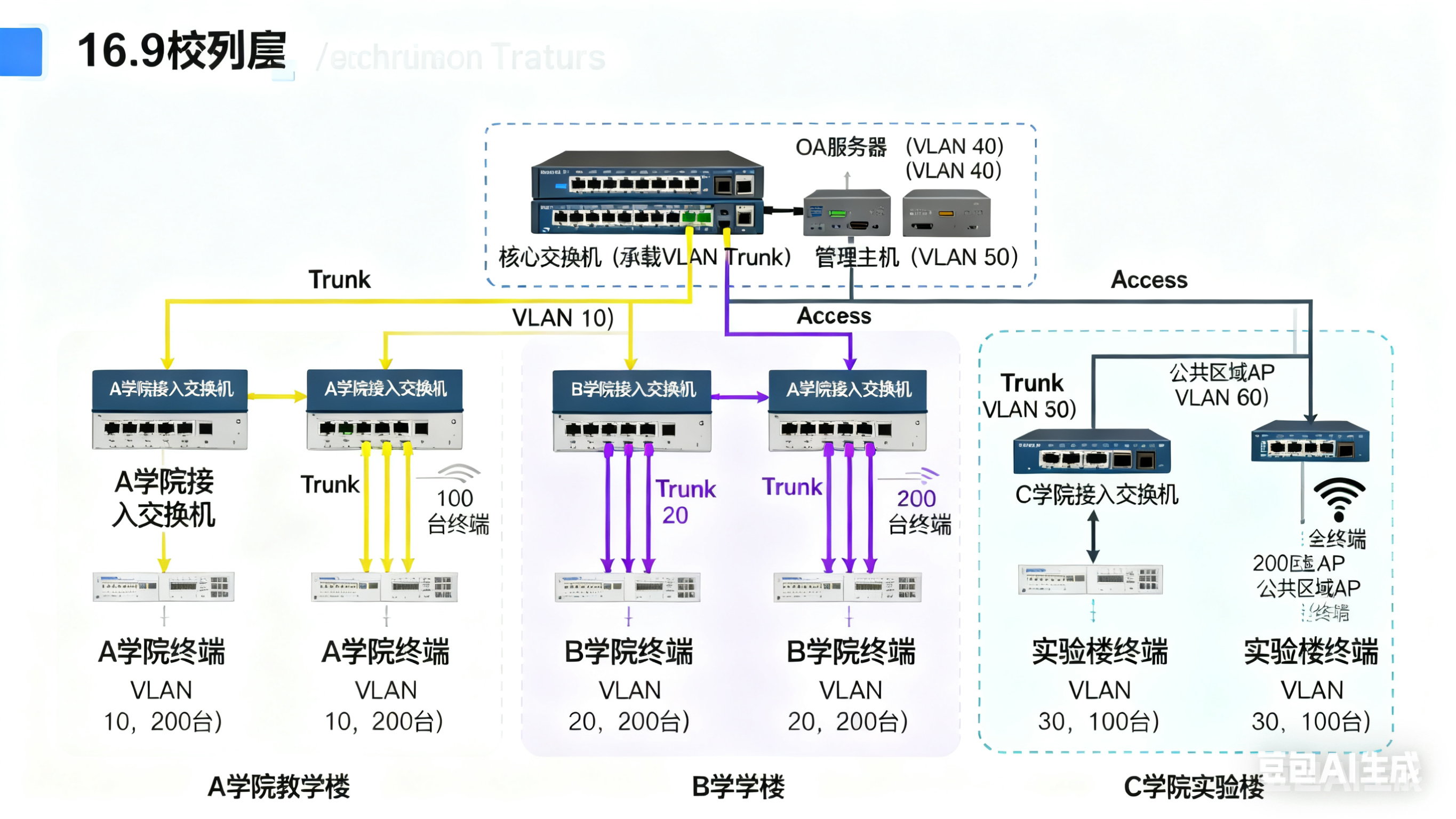

四、最终效果示例（文字版）
[核心交换机]
├── OA服务器（VLAN 40）—— Access
├── 管理主机（VLAN 50）—— Access
├── A学院接入交换机
│ └── A学院终端（VLAN 10，200台）—— Access
│ └── Trunk（VLAN 10，黄色）
├── B学院接入交换机
│ └── B学院终端（VLAN 20，200台）—— Access
│ └── Trunk（VLAN 20，紫色）
├── C学院接入交换机
│ └── 实验楼终端（VLAN 30，100台）—— Access
│ └── Trunk（VLAN 30，绿色）
└── 公共区域AP（VLAN 60）—— Trunk（蓝色）
五、Visio 操作建议（代码或图形调整）
如果你需要自动生成图示或导出为图片，可使用 Visio 的 绘图工具 或 Visio 图形编程接口（VBA）。
示例：使用 VBA 设置链路颜色（仅适用于 Visio 开发者）
Sub SetLinkColor()
Dim shp As Shape
For Each shp In ActivePage.Shapes
If shp.Type = msoLine Then
Select Case shp.Name
Case "Trunk (VLAN 10)"
shp.Fill.ForeColor.RGB = RGB(255, 255, 0) ' Yellow
Case "Trunk (VLAN 20)"
shp.Fill.ForeColor.RGB = RGB(128, 0, 128) ' Purple
Case "Trunk (VLAN 30)"
shp.Fill.ForeColor.RGB = RGB(0, 255, 0) ' Green
Case "Trunk (VLAN 60)"
shp.Fill.ForeColor.RGB = RGB(0, 0, 255) ' Blue
End Select
End If
Next shp
End Sub
注意：此代码需在 Visio 的 VBA 编辑器中运行，并且需要确保链路名称与代码中的匹配。
六、总结
| 步骤 | 内容 |
|------|------|
| 1 | 准备 Visio 工具和网络设备形状 |
| 2 | 绘制核心层设备（三层交换机、服务器、PC） |
| 3 | 分三列绘制接入层（A/B/C学院） |
| 4 | 添加无线区域（公共区域AP） |
| 5 | 设置链路颜色、端口标注与设备备注 |
如果你希望我为你生成一个 Visio 文件模板或提供更详细的图形布局建议，请告诉我！
