ADS无法实现短路电容+传输线的组合

Question

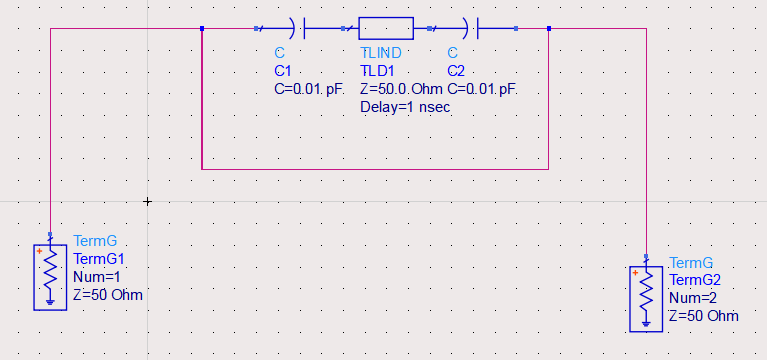

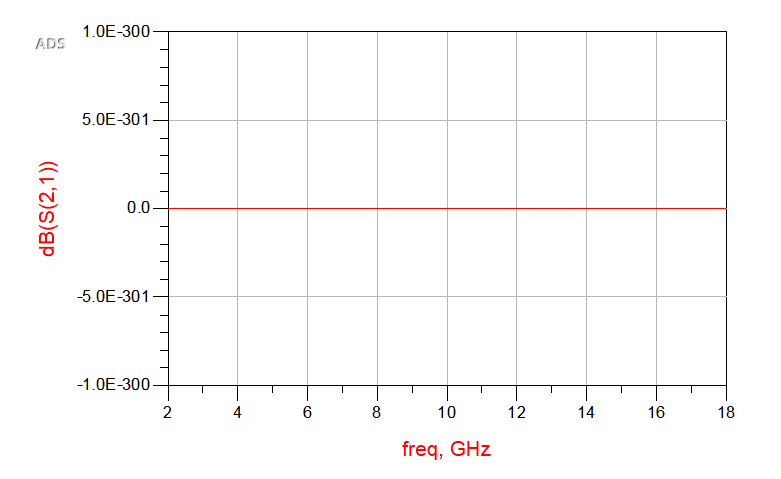

我在ADS2020搭建了图1的电路，将电容和一个延时传输线进行短路，得到了图2的仿真结果，感觉这在我的基础认知中是不对的，

然后我分别只短路电容和只短路传输线，发现仿真结果确实呈现被短路的特性。总结就是一但我短路电容+传输线，仿真结果就与我的预期相差很大，请问这是怎么回事？后面将电容换成电感也是这样的，按理来说不应该短路吗？

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

问题分析

你在ADS2020中搭建了一个电路，包含电容和延时传输线，尝试短路它们。然而，仿真结果与你的预期不符。具体来说，你发现短路电容和短路传输线时，仿真结果呈现被短路的特性，但短路电容和传输线的组合时，仿真结果却不符合你的预期。

解决方案

可能的原因是：

1. 传输线的影响：延时传输线可能会引入一些非线性效应，导致短路电容和传输线的组合时，仿真结果不符合预期。
2. 电容的影响：电容的值和位置可能会影响短路的结果。

建议：

1. 检查传输线的设置：确保传输线的设置正确，包括其长度、宽度和材料。
2. 调整电容的值和位置：尝试调整电容的值和位置，看是否可以得到预期的结果。
3. 使用不同的短路方式：尝试使用不同的短路方式，例如使用短路器件或改变短路点的位置。

核心代码

// 传输线设置
TransmissionLine(
  name = "TL",
  length = 10 mm,
  width = 1 mm,
  material = "copper"
);

// 电容设置
Capacitor(
  name = "C",
  value = 10 nF,
  position = (0, 0)
);

// 短路设置
ShortCircuit(
  name = "SC",
  component = "C",
  point = (0, 0)
);

请注意，这是示例代码，具体的设置可能需要根据你的实际情况进行调整。
