多交换机、路由器VLAN划分与静态路由配置

Question

问题描述
我正在搭建一个包含2台交换机、3台路由器和4台电脑的网络拓扑，需要配置VLAN和静态路由，但遇到了一些问题。

1. VLAN划分:
   · 电脑1、电脑3 → VLAN 10
   · 电脑2、电脑4 → VLAN 20

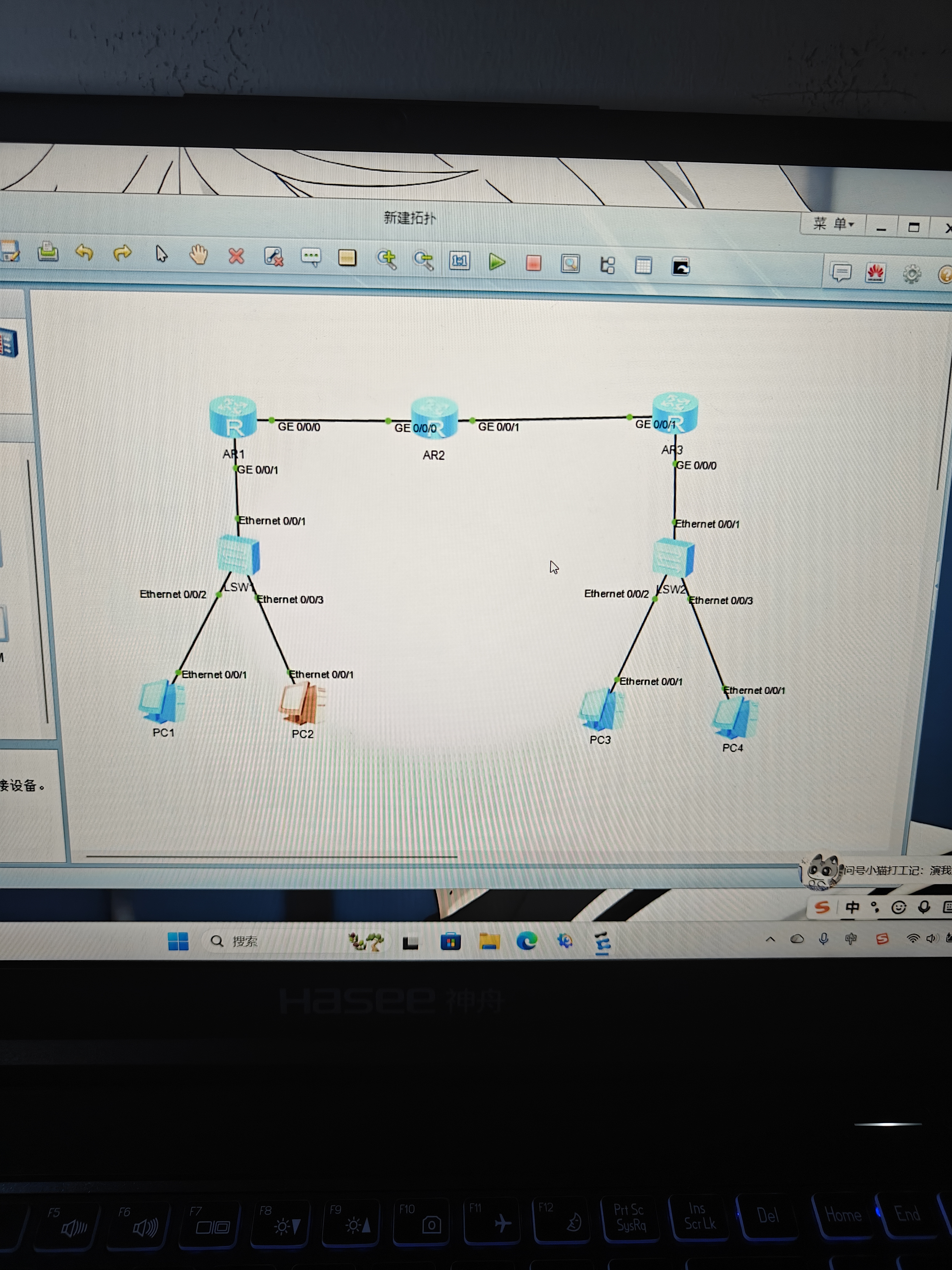

2. 连接拓扑:

1. 路由要求: 使用静态路由配置
   遇到的问题
   · ❓ VLAN间通信不正常
   · ❓ 跨路由器电脑之间无法ping通
   · ❓ 静态路由配置是否正确？
   · ❓ 子接口配置是否有误？
   发现的内容
2. 求完整的设备配置方案
3. 静态路由表应该如何设置？
4. 子接口配置需要注意什么？
5. 如何验证网络连通性？

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解决方案

VLAN划分

首先，我们需要在交换机上配置VLAN。假设你使用的是华为交换机，配置步骤如下：

1. 在交换机上创建VLAN 10 和 VLA（假设VLA是 VLAN 20）

vlan 10
vlan 20

1. 将电脑1和电脑3分配到VLAN 10

interface GigabitEthernet 0/0/1
 vlan 10

1. 将电脑2和电脑4分配到VLAN 20

interface GigabitEthernet 0/0/2
 vlan 20

静态路由配置

接下来，我们需要在路由器上配置静态路由。假设你需要将电脑1和电脑3访问到电脑2和电脑4的网络。

1. 在路由器上配置静态路由

ip route-static 192.168.20.0 255.255.255.0 GigabitEthernet 0/0/0

这里假设电脑2和电脑4的IP地址范围是192.168.20.0/24。

1. 在路由器上配置静态路由表项

ip route-static 192.168.10.0 255.255.255.0 GigabitEthernet 0/0/1

这里假设电脑1和电脑3的IP地址范围是192.168.10.0/24。

注意事项

• 确保交换机和路由器的配置一致，包括VLAN和静态路由配置。
• 确保电脑的IP地址配置正确，包括子网掩码和默认网关。
• 可以使用华为交换机和路由器的管理界面或命令行界面进行配置。
