candence virtuoso

Question

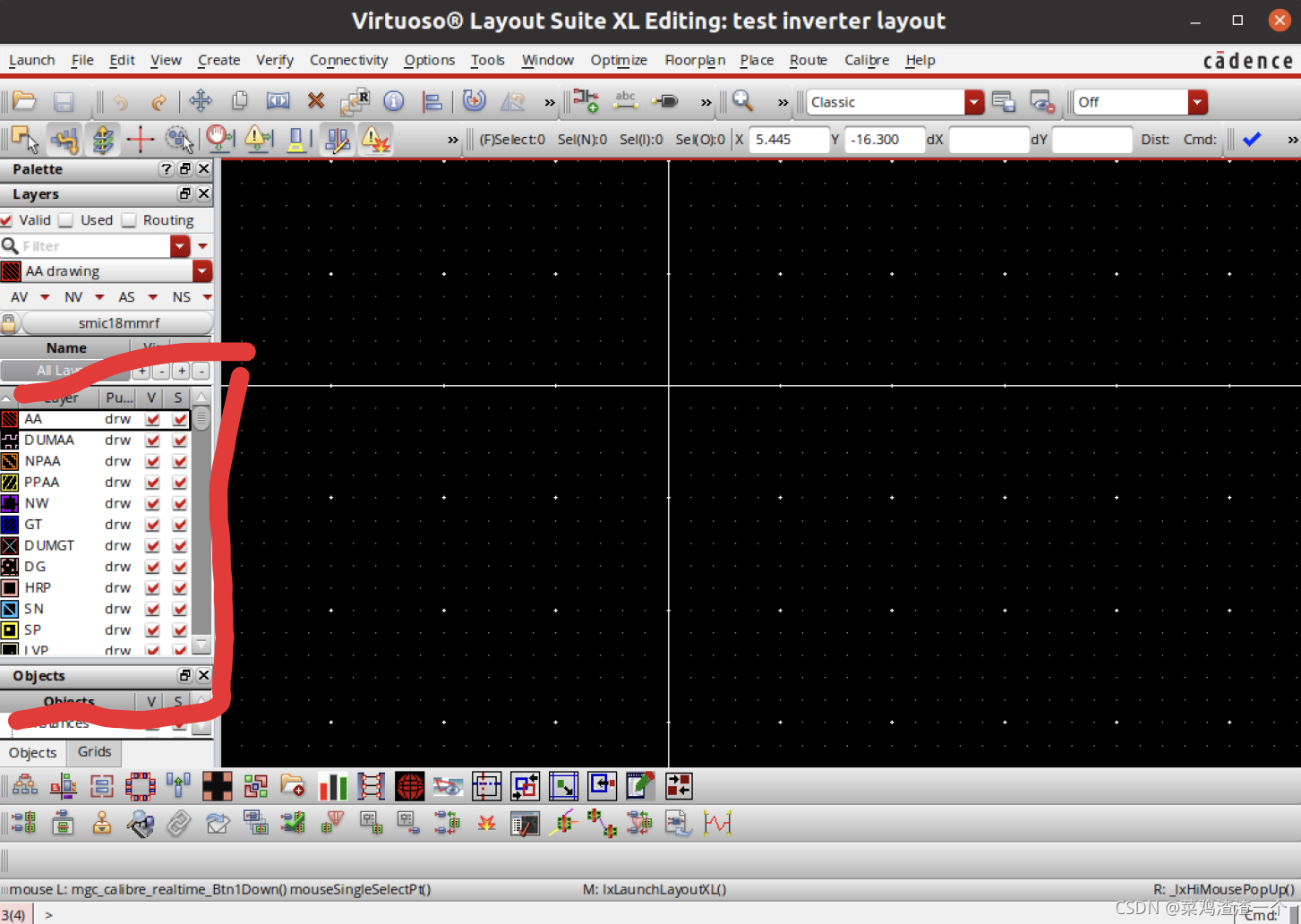

为啥我这块没有，是没有导入工艺库的原因吗，有哪位同志解释解释

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的“Candence Virtuoso”可能是拼写错误，正确的名称应为 Cadence Virtuoso，这是 Cadence 公司推出的一款用于 集成电路设计（IC Design） 的EDA工具，广泛用于模拟/混合信号电路的设计与仿真。

你提到的问题是：

“为啥我这块没有，是没有导入工艺库的原因吗，有哪位同志解释解释”

这说明你在使用 Cadence Virtuoso 时，某些功能或模块（如器件、版图结构等）无法看到，可能确实与 工艺库（Process Library） 的导入有关。

---

✅ 一、为什么会出现“这块没有”的情况？

1. 未正确导入工艺库

• Virtuoso 需要加载 工艺库（PDK, Process Design Kit） 才能显示对应的器件和版图结构。
• 如果你没有正确导入 PDK 或者使用的 PDK 不完整，那么很多功能（如器件、规则、层定义等）将无法显示。

2. 环境配置不正确

• 可能没有设置好 CDK（Core Design Kit）或 PDK 的路径。
• 环境变量如 CDS_Netlist_Dir、CDS_LIB_DIR、CDS_SIM_DIR 等没有正确指向 PDK 路径。

3. 未选择正确的工艺库

• 在 Virtuoso 中需要手动选择一个可用的工艺库，否则默认可能没有激活任何库。

---

✅ 二、如何检查是否导入了工艺库？

步骤如下：

1. 打开 Virtuoso。
2. 进入 Library Manager（库管理器）：
   • 菜单：File > Open > Library...
3. 在弹出的窗口中，查看是否有你导入的工艺库（如 sky130、gf180 等）。
4. 如果没有，说明 工艺库未被正确导入或配置。

---

✅ 三、如何正确导入工艺库？

1. 获取 PDK 文件

• 从 Cadence 官方或第三方（如 SkyWater、GF、TSMC 等）获取 PDK。
• 通常是一个压缩包，包含 .lib、.cds、.spice、.drc、.lvs 等文件。

2. 解压 PDK 到指定目录

• 比如解压到 /home/user/pdk/sky130。

3. 设置环境变量

在终端中设置以下环境变量（以 sky130 为例）：

export CDS_ROOT=/opt/cadence
export CDS_LIB_DIR=/home/user/pdk/sky130
export CDS_Netlist_Dir=/home/user/pdk/sky130
export CDS_SIM_DIR=/home/user/pdk/sky130

注意： 你需要根据你的实际安装路径修改这些变量。

4. 启动 Virtuoso 并加载 PDK

• 打开 Virtuoso。
• 在 Library Manager 中选择你导入的 PDK。
• 如果提示找不到 cds.lib 文件，请确保该文件存在于 PDK 目录中。

---

✅ 四、常见错误及解决方法

| 错误信息 | 原因 | 解决方案 | |----------|------|-----------| | No such library | 工艺库未正确导入 | 检查路径和 cds.lib 文件是否存在 | | Layer not defined | 工艺库未加载或层未定义 | 检查 PDK 中的 cds.lib 和 layer.def 文件 | | Device not found | 工艺库未加载或器件未定义 | 确保工艺库已正确加载并激活 |

---

✅ 五、示例：修改环境变量脚本（Linux）

你可以创建一个脚本文件 setup_pdk.sh，内容如下：

#!/bin/bash
export CDS_ROOT=/opt/cadence
export CDS_LIB_DIR=/home/user/pdk/sky130
export CDS_Netlist_Dir=/home/user/pdk/sky130
export CDS_SIM_DIR=/home/user/pdk/sky130

然后运行：

source setup_pdk.sh

---

✅ 六、总结

重点原因：

• 工艺库未导入或配置错误 是导致“这块没有”的主要原因。
• 正确导入 PDK 并设置环境变量 是解决问题的关键步骤。
• 检查 cds.lib 和 layer.def 文件是否存在 是排查问题的重要环节。

---

如果你能提供更具体的错误信息（如截图或报错内容），我可以进一步帮你分析。希望以上内容对你有帮助！
