ESP8266-NodeMCU

Question

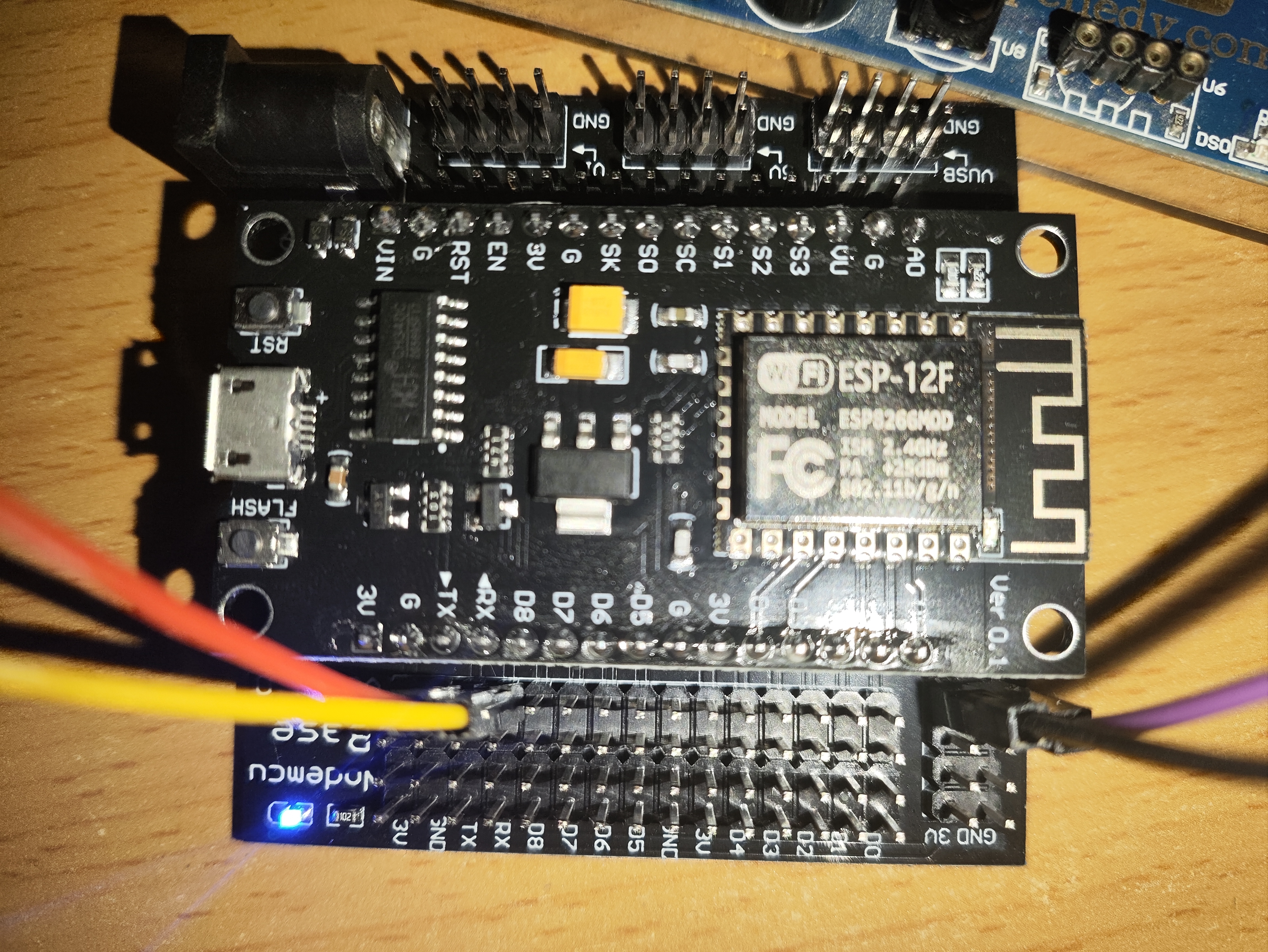

我的这个esp12f，给它烧了at固件后，用ch340与他连接发现在串口助手那里发送不了任何东西，必须换成usb线连接才能实现正常通信发送at指令，这是为什么啊，我的
ch340功能是正常的

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到的这个问题是关于 ESP12F 模块 在使用 CH340 USB转串口芯片 时无法通过串口助手发送 AT 指令，但换成 USB 数据线 却能正常通信。这是一个比较常见的问题，下面我将详细分析原因，并提供解决方案。

---

📌 一、可能的原因分析

1. CH340 驱动问题

虽然你说 CH340 功能正常，但有可能驱动没有正确安装或与系统不兼容。

• 解决方法：
  • 重新安装 CH340 的驱动程序（建议从官方或可信来源下载）。
  • 确认设备管理器中是否识别到 COM 口（如 COM3、COM4 等）。

---

2. 波特率设置错误

AT 指令默认使用的波特率通常是 115200 bps，如果串口助手设置为其他值（如 9600），则无法正常通信。

• 解决方法：
  • 打开串口助手，确保波特率设置为 115200。
  • 选择正确的 COM 口（如 CH340 对应的端口）。

---

3. 电源不稳定或模块未正确上电

ESP8266 模块对电源要求较高，特别是使用 CH340 供电时，可能因为电流不足导致模块无法正常工作。

• 解决方法：
  • 使用外部电源（如 3.3V 电源）给 ESP8266 供电，避免仅依赖 CH340 供电。
  • 确保模块的 VCC 和 GND 正确连接。

---

4. ESP12F 模块的 GPIO 引脚冲突

ESP12F 模块在某些情况下需要通过特定引脚控制进入 AT 模式（例如 GPIO0 和 GPIO2）。如果这些引脚被拉低或有干扰，可能导致模块无法响应指令。

• 解决方法：
  • 确保 GPIO0 和 GPIO2 不被拉低（即保持高电平）。
  • 如果使用的是开发板，可以尝试按下复位键再发送指令。

---

5. 固件问题

你烧录的是 AT 固件，但可能存在版本不兼容或烧录错误。

• 解决方法：
  • 使用 ESP8266 Flasher 工具 重新烧录 AT 固件。
  • 确保使用的是最新版本的 AT 固件（如 AT_v1.7.0.bin）。

---

🛠️ 二、解决方案步骤（有序列表）

1. 检查 CH340 驱动

   • 重新安装 CH340 驱动。
   • 在设备管理器中确认 CH340 是否显示为 COM 口。

2. 设置串口助手参数

   • 波特率设置为 115200。
   • 选择正确的 COM 口（如 COM3）。

3. 确保模块供电稳定

   • 使用外部 3.3V 电源为 ESP12F 供电。
   • 确保 VCC 和 GND 连接正确。

4. 检查 GPIO 引脚状态

   • 确保 GPIO0 和 GPIO2 为高电平。
   • 若不确定，可尝试按复位键后发送指令。

5. 重新烧录 AT 固件

   • 使用 ESP8266 Flasher 工具。
   • 下载最新版本的 AT 固件（如 AT_v1.7.0.bin）。

---

💻 三、示例代码（用于验证 AT 指令）

如果你使用的是 Arduino IDE，可以尝试以下代码来测试串口通信：

void setup() {
  Serial.begin(115200);  // 设置波特率为 115200
  delay(1000);
  Serial.println("AT");  // 发送 AT 指令
}

void loop() {
  if (Serial.available()) {
    String response = Serial.readString();
    Serial.print("Response: ");
    Serial.println(response);
  }
}

注意： 请确保上传此代码前已正确连接 CH340 或 USB 数据线。

---

✅ 四、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 无法发送 AT 指令 | CH340 驱动问题 | 重新安装驱动 | | 无法发送 AT 指令 | 波特率设置错误 | 设置为 115200 | | 无法发送 AT 指令 | 电源不稳定 | 使用外部 3.3V 供电 | | 无法发送 AT 指令 | GPIO 引脚冲突 | 确保 GPIO0/2 为高电平 | | 无法发送 AT 指令 | 固件问题 | 重新烧录 AT 固件 |

---

如果你仍然无法解决问题，请提供更多细节，例如：

• 使用的 CH340 是什么型号？
• 使用的是哪个串口助手（如 XCOM、Putty、Arduino IDE）？
• 是否看到任何错误信息？

我可以进一步帮助你排查问题！
