为什么ABAQUS复合材料后处理模型是空的

Question

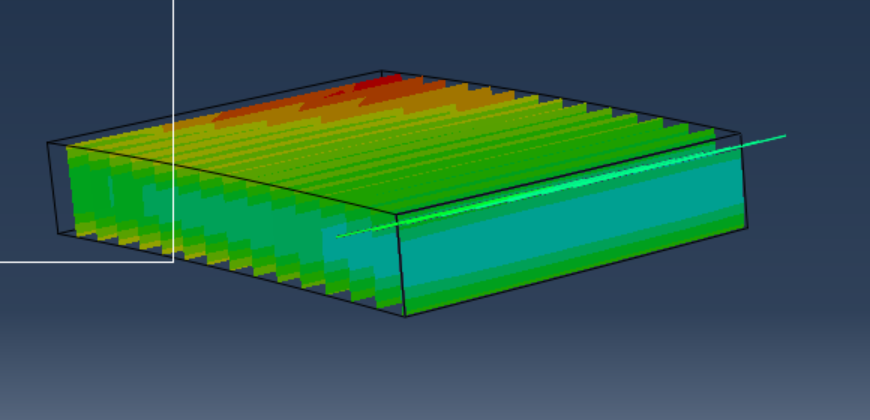

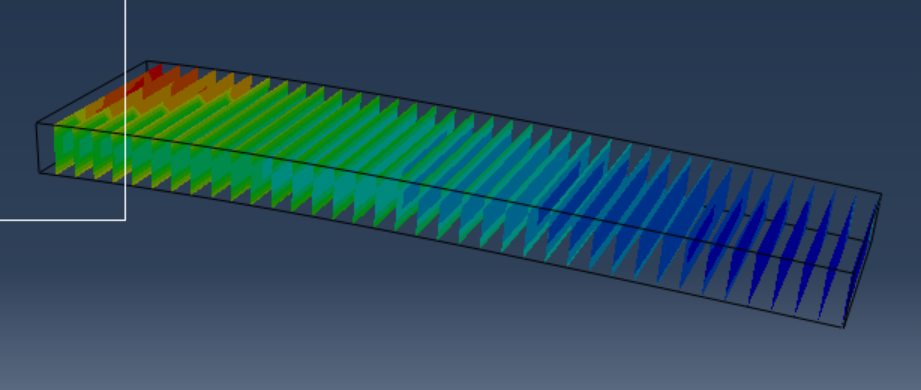

我用的是实体模型，为什么我的ABAQUS复合材料后处理模型是片状的？然后用active view cut后，如果切面是和云图片层是平行的，那么会显示实体单元为壳体，仍然显示是空心的，而且裁切面还会有一些延伸的线。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的 ABAQUS 复合材料后处理模型是空的、显示为片状、裁切面有延伸线 等问题，通常与 复合材料模型的定义方式 和 后处理设置 有关。以下是对这些问题的详细分析和解决方案：

---

一、问题原因分析

1. 复合材料模型未正确定义

• ABAQUS 的 复合材料（Composite） 模型通常使用 层合板（Laminated Shell） 或 实体层合结构（Solid Laminate）。
• 如果你使用的是 实体模型（Solid Model），但没有正确设置 层合属性（Composite Layup），那么后处理时可能无法正确识别材料方向或层数，导致显示异常。

2. 后处理中未正确选择显示方式

• ABAQUS 后处理默认显示 单元中心点 或 节点信息，而复合材料模型可能需要 按层显示 或 按方向显示。
• 如果没有正确设置 Display Options，可能会导致模型显示为空心、片状或出现错误的线条。

3. Active View Cut 设置不当

• 使用 Active View Cut 时，如果裁切面与 云图层 平行，可能只显示了 壳体（Shell） 而不是 实体（Solid）。
• 此外，裁切面可能由于 网格划分不均匀 或 单元方向不一致，导致出现 延伸线。

---

二、解决方案

1. 检查复合材料模型定义

• 确认是否使用了正确的复合材料属性：

  • 在 Property 模块中，确保你为实体模型指定了 Composite 属性。
  • 确保每个层（ply）的 orientation 和 material 设置正确。

• 示例代码片段（输入文件）：

  # 定义复合材料属性
  model.Material(name='Carbon_Fiber')
  model.TemperatureDependent(name='Carbon_Fiber', temperature=25, values=(...))

  model.Layup(name='Layup-1', part='Part-1', plies=(
      ('Carbon_Fiber', 0, 0, 0.1),
      ('Carbon_Fiber', 90, 0, 0.1)
  ))


2. 调整后处理显示方式

• 打开 Visualization Module，进入 Plot 或 Result 模块：

  • 在 Options 中选择 Display Options。
  • 将 Representation 设置为 Wireframe 或 Filled。
  • 如果是 壳体模型，选择 Shell 显示方式；如果是 实体模型，选择 Solid 显示方式。

• 重点设置：

  • Display > Plot > Representation → 选择 Solid 或 Wireframe。
  • Display > Plot > Layer → 确认所有层都被激活。
  • Display > Plot > Element Output → 选择合适的输出变量（如应力、应变等）。

3. 正确使用 Active View Cut

• 使用 Active View Cut 的步骤：

  1. 在 Visualization 模块中，点击 View > Active View Cut。
  2. 选择一个平面作为裁切面（可以是坐标系平面或自定义平面）。
  3. 确保裁切面与模型的几何方向一致，避免因方向不匹配导致显示异常。

• 注意：

  • 如果裁切面与 云图层 平行，建议 旋转视图 或 更改裁切面方向，以查看 实体部分。
  • 如果裁切面显示异常线条，可能是由于 网格质量差 或 单元方向混乱，建议重新划分网格。

4. 检查网格划分质量

• 网格质量对后处理影响极大：
  • 如果网格划分不均匀或存在扭曲单元，可能导致后处理显示异常。
  • 建议在 Mesh 模块中使用 Check Mesh 功能，查看是否有 畸变单元 或 负体积单元。

---

三、总结

| 问题 | 解决方案 | |------|----------| | 后处理模型为空 | 确认复合材料属性是否正确设置，检查 Layup 和 Material 定义 | | 显示为片状 | 选择正确的 Representation（如 Solid、Wireframe） | | 裁切面有延伸线 | 检查网格质量，调整裁切面方向或旋转视图 | | 实体模型显示为壳体 | 确保使用的是 Solid Laminate 而非 Shell |

---

四、推荐操作流程

1. 检查复合材料定义：确保 Layup 和 Material 正确。
2. 调整后处理显示方式：选择 Solid 或 Wireframe，并激活所有层。
3. 使用 Active View Cut 时注意方向，避免与云图层平行。
4. 检查网格质量，必要时重新划分网格。

---

如果你能提供具体的模型定义或输入文件内容，我可以进一步帮助你定位问题所在。
