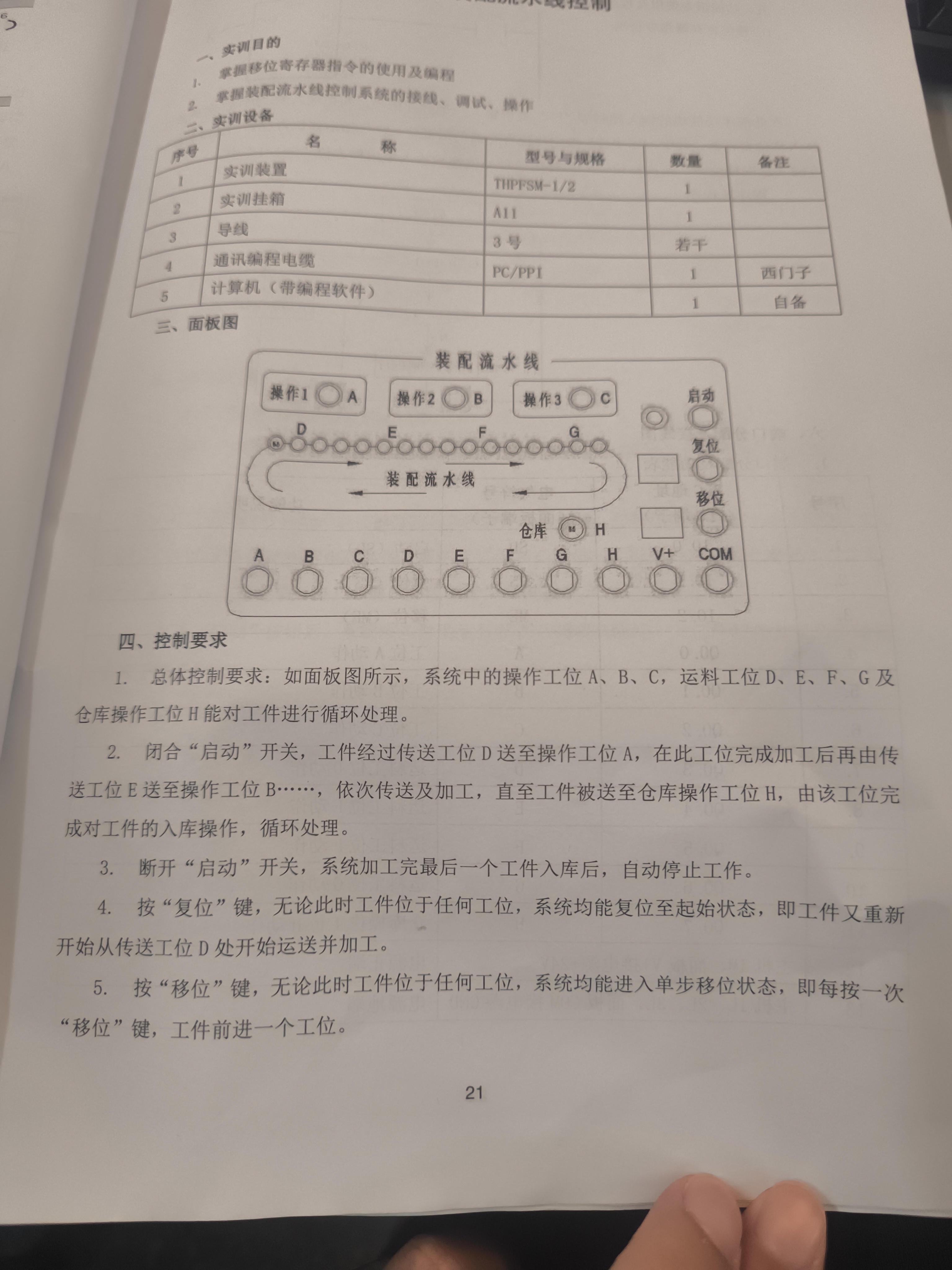

如何用西门子s7-1200咋写出来啊,梯形图?



i0.0是启动,i0.1是复位,i0.2是移位。q0.0-q0.7是-h,不会写啊被难住了

  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2025-12-02 10:51
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    要使用西门子 S7-1200 PLC 编写一个基于 梯形图(LAD) 的程序,实现以下功能:

    • I0.0 是启动信号
    • I0.1 是复位信号
    • I0.2 是移位信号
    • Q0.0~Q0.7 是输出信号(比如灯组或指示灯)

    ✅ 功能需求说明

    你希望实现的是一个 移位寄存器 功能。也就是说:

    • 当按下 I0.0(启动),系统开始运行;
    • 按下 I0.1(复位),所有输出 Q0.0~Q0.7 被清零;
    • 每次按下 I0.2(移位),当前的输出状态向右或向左移动一次。

    📌 重点功能说明

    核心逻辑:

    • 使用 移位指令(如 SHRSHL)来实现位移操作。
    • 使用 置位/复位指令(如 SETRESET)控制输出。
    • 使用 中间变量(如 M0.0)来存储当前状态。

    🧠 解决方案步骤(梯形图编写)

    1. 初始化状态(复位)

    • I0.1 = 1 时,将所有 Q0.0~Q0.7 复位。

    梯形图逻辑:

    |----[ I0.1 ]-----------------( RESET Q0.0 )--|
    |----[ I0.1 ]-----------------( RESET Q0.1 )--|
    |----[ I0.1 ]-----------------( RESET Q0.2 )--|
    |----[ I0.1 ]-----------------( RESET Q0.3 )--|
    |----[ I0.1 ]-----------------( RESET Q0.4 )--|
    |----[ I0.1 ]-----------------( RESET Q0.5 )--|
    |----[ I0.1 ]-----------------( RESET Q0.6 )--|
    |----[ I0.1 ]-----------------( RESET Q0.7 )--|


    注意: 在 TIA Portal 中,可以直接使用 “Reset” 指令对多个输出进行复位。


    2. 启动逻辑

    • I0.0 = 1 时,允许移位操作。

    梯形图逻辑:

    |----[ I0.0 ]-----------------( SET M0.0 )--|


    M0.0 作为启动标志位,用于控制是否允许移位。


    3. 移位逻辑

    • I0.2 = 1M0.0 = 1 时,执行移位操作。

    移位方式(以右移为例):

    • 将 Q0.0~Q0.7 存入一个 字节变量(如 DB1.DBW0),然后执行右移操作。

    示例代码(在 LAD 中实现):

    |----[ I0.2 ]----[ M0.0 ]----( MOV Q0.0, DB1.DBW0 )--|
    |----[ I0.2 ]----[ M0.0 ]----( SHR DB1.DBW0, 1 )--|
    |----[ I0.2 ]----[ M0.0 ]----( MOV DB1.DBW0, Q0.0 )--|


    解释:

    • MOV Q0.0, DB1.DBW0:将 Q0.0~Q0.7 的值保存到 DB1 的一个字节中。
    • SHR DB1.DBW0, 1:将该字节右移一位。
    • MOV DB1.DBW0, Q0.0:将移位后的结果重新赋给 Q0.0~Q0.7。

    4. 可选:添加延时防止抖动

    • 如果 I0.2 是按钮信号,建议加一个 延时去抖 逻辑。

    示例(使用定时器):

    |----[ I0.2 ]-----------------( TON T1, PT=100ms )--|
    |----[ T1.Q ]-----------------( MOV Q0.0, DB1.DBW0 )--|
    |----[ T1.Q ]-----------------( SHR DB1.DBW0, 1 )--|
    |----[ T1.Q ]-----------------( MOV DB1.DBW0, Q0.0 )--|


    📝 修改后的完整梯形图逻辑(简化版)

    |----[ I0.1 ]-----------------( RESET Q0.0 )--|
    |----[ I0.1 ]-----------------( RESET Q0.1 )--|
    ... (重复到 Q0.7)...

    |----[ I0.0 ]-----------------( SET M0.0 )--|

    |----[ I0.2 ]----[ M0.0 ]----( MOV Q0.0, DB1.DBW0 )--|
    |----[ I0.2 ]----[ M0.0 ]----( SHR DB1.DBW0, 1 )--|
    |----[ I0.2 ]----[ M0.0 ]----( MOV DB1.DBW0, Q0.0 )--|


    ✅ 总结(关键点)

    1. 复位信号 I0.1 控制所有输出清零。
    2. 启动信号 I0.0 启动移位流程。
    3. 移位信号 I0.2 触发移位操作。
    4. 使用 字节变量移位指令 实现位移。
    5. 可加入 延时去抖 保证信号稳定。

    📦 扩展建议

    如果你需要更复杂的移位逻辑(如左移、循环移位等),可以考虑使用 循环指令(如 ROLROR)或 数组处理


    如有需要,我可以提供完整的 TIA Portal 项目文件SCL 语言版本代码。欢迎继续提问!
