请教在思科模拟器中如何选择路由设备，如何开启服务器相关功能

Question

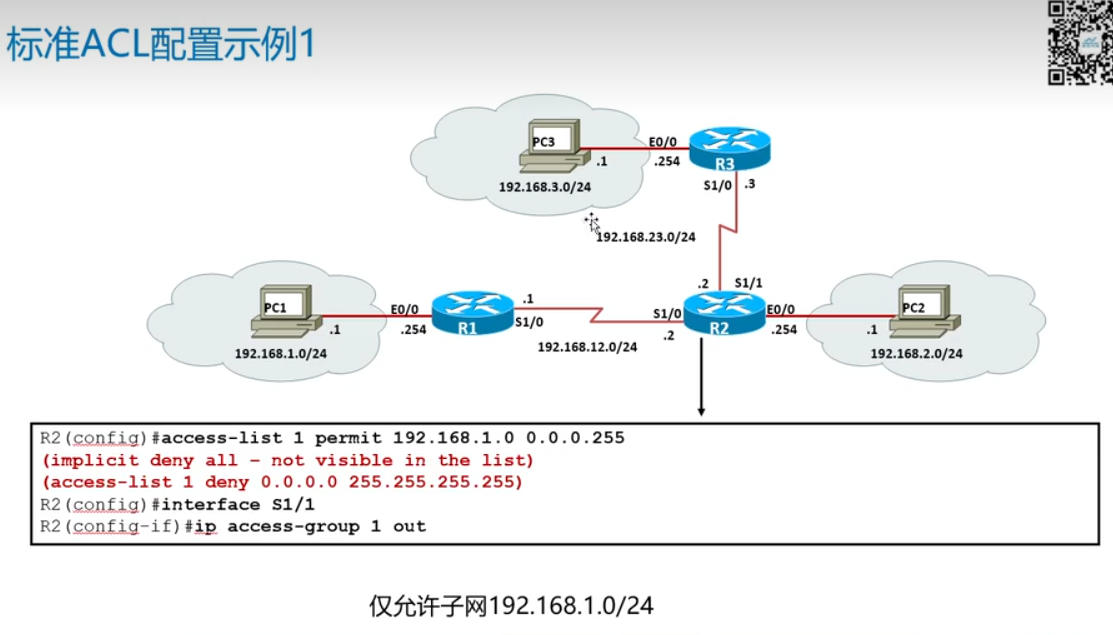

最近，在使用思科模拟器过程中，发现自己无法实现一台路由器接三根网线，也不会开启服务器的相关功能。比如配置下图拓扑：

如图所示，R1，R2和R3之间连接的是串口，其中R2有三个接口，分别为f0/0，s1/0和s1/1，但如果想实现上图配置，在思科模拟器中应该选择哪些路由设备？接线和端口应该如何选择？
此外，在思科模拟器中，如何开启服务器的ftp和http功能？具体能否给出操作步骤？
非常感谢大家！

Answer 1

中午好🌞🌞🌞
本答案参考通义千问

在思科模拟器（如Cisco Packet Tracer或GNS3）中，实现你提到的拓扑结构和配置服务器功能，需要了解以下几点：

---

一、选择路由设备

根据你的描述，R1、R2、R3之间通过串口连接，并且 R2 有三个接口：f0/0、s1/0 和 s1/1。这说明你可能是在构建一个 多路由器互联网络，其中 R2 是一个核心路由器。

✅ 推荐的路由设备类型：

• Cisco 2811 或 Cisco 2911：这些是较为常见的企业级路由器型号，支持多种接口（包括以太网和串口），适合你描述的拓扑。
• Cisco 1941：如果预算有限，也可以使用这款，它也支持串口和以太网接口。

📌 在思科模拟器中如何选择设备？

1. 打开 Cisco Packet Tracer。
2. 在设备库中找到 Routers 分类。
3. 选择 Cisco 2811 或 Cisco 1941 等路由器模型。
4. 将其拖入工作区。

---

二、接线与端口配置

✅ 接线方式

根据你提供的拓扑，R2 需要连接到 R1 和 R3，同时连接到一个局域网（比如 PC 或交换机）。以下是建议的接线方式：

| 设备 | 接口 | 连接目标 | |------|------|-----------| | R2 | f0/0 | 连接到局域网（如一台 PC 或交换机） | | R2 | s1/0 | 连接到 R1 的 s1/0 接口 | | R2 | s1/1 | 连接到 R3 的 s1/1 接口 |

🔧 端口配置示例（以 R2 为例）：

Router(config)# interface FastEthernet0/0
Router(config-if)# ip address 192.168.1.1 255.255.255.0
Router(config-if)# no shutdown

Router(config)# interface Serial1/0
Router(config-if)# ip address 10.0.0.2 255.255.255.252
Router(config-if)# clock rate 64000
Router(config-if)# no shutdown

Router(config)# interface Serial1/1
Router(config-if)# ip address 10.0.0.6 255.255.255.252
Router(config-if)# no shutdown

注意： 如果你是通过串口连接两台路由器，必须在发送方配置 clock rate，否则链路无法建立。

---

三、开启服务器的 FTP 和 HTTP 功能

在思科模拟器中，虽然不能直接运行真正的 FTP 或 Web 服务器，但可以通过 模拟服务器（如 Cisco IOS 中的 TFTP 服务） 来实现部分功能。如果你需要更真实的 FTP 或 HTTP 服务，可以使用 Windows Server 或 Linux 虚拟机，或者使用 Cisco IOS 的 TFTP 服务。

✅ 使用 TFTP 服务（模拟 FTP）

1. 启用 TFTP 服务

Router(config)# tftp-server flash:filename.txt

• 将文件上传到路由器的 Flash 存储中。
• 客户端可通过 TFTP 协议下载该文件。

2. 客户端访问 TFTP 服务

在 PC 上使用 TFTP 客户端（如 tftp.exe）：

tftp -i 192.168.1.1 get filename.txt

---

✅ 开启 HTTP 服务（Web 服务）

思科路由器支持 HTTP 服务，可以用于远程管理界面（CLI 或 Web GUI）。

1. 启用 HTTP 服务

Router(config)# ip http server
Router(config)# ip http access-class 1
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255

2. 访问 Web 界面

在浏览器中输入：

http://<路由器IP地址>

例如：

http://192.168.1.1

注意： 默认情况下，HTTP 服务仅允许本地访问，你需要配置 ACL 来允许外部访问。

---

四、总结：关键步骤一览

1. 选择合适的路由设备

• 推荐使用 Cisco 2811 或 1941，它们支持串口和以太网接口。

2. 正确连接设备

• 使用 FastEthernet 连接局域网设备。
• 使用 Serial 接口连接其他路由器。
• 务必在串口连接时配置 clock rate。

3. 开启 FTP 和 HTTP 服务

• TFTP 服务：用于简单文件传输。
• HTTP 服务：用于 Web 管理界面。

---

五、代码示例（R2 配置）

Router> enable
Router# configure terminal

! 配置 FastEthernet0/0
Router(config)# interface FastEthernet0/0
Router(config-if)# ip address 192.168.1.1 255.255.255.0
Router(config-if)# no shutdown

! 配置 Serial1/0（连接 R1）
Router(config)# interface Serial1/0
Router(config-if)# ip address 10.0.0.2 255.255.255.252
Router(config-if)# clock rate 64000
Router(config-if)# no shutdown

! 配置 Serial1/1（连接 R3）
Router(config)# interface Serial1/1
Router(config-if)# ip address 10.0.0.6 255.255.255.252
Router(config-if)# no shutdown

! 开启 HTTP 服务
Router(config)# ip http server
Router(config)# ip http access-class 1
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255

---

如有更多问题，欢迎继续提问！
