HW_RSTN的复位时间怎么计算呢？

Question

HW_RSTN的复位时间怎么计算呢？

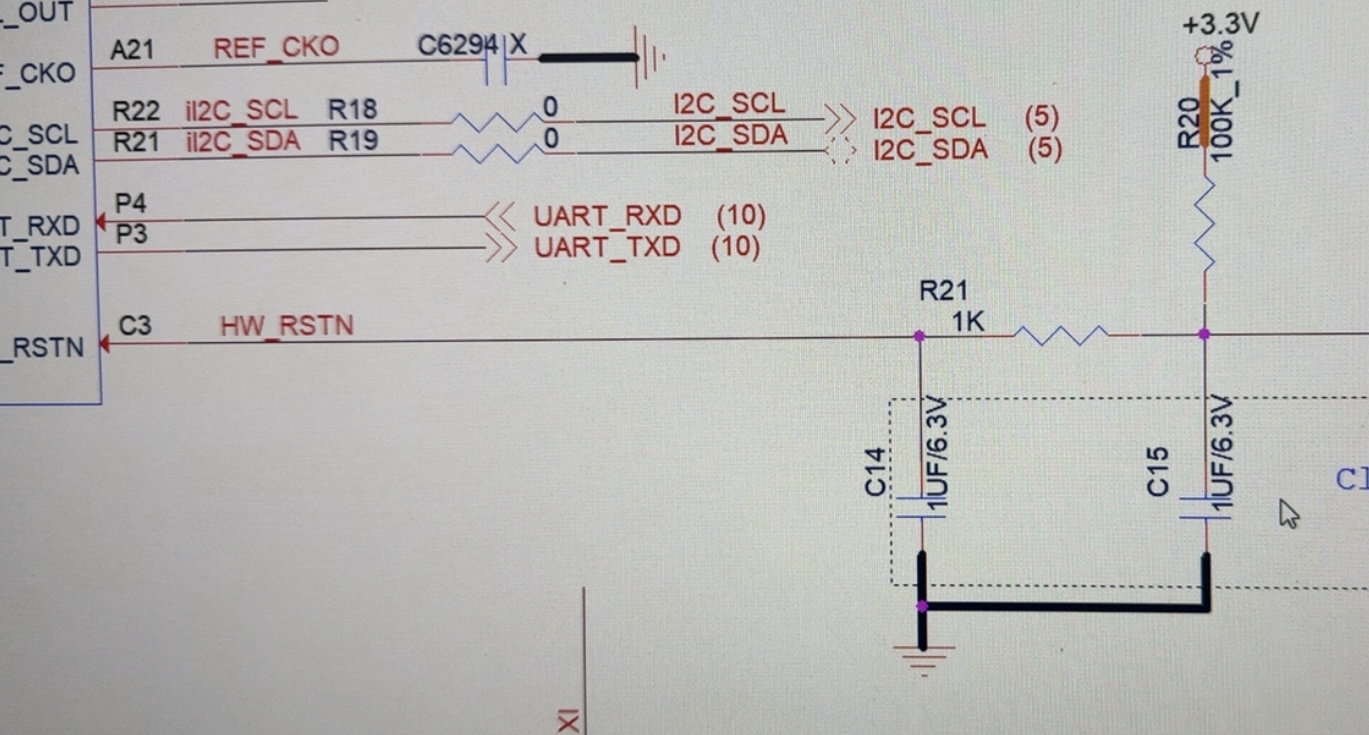

R20和R21分别什么作用呢？判定高电平最小值为2V，请计算最终的复位时间

Answer 1

小概念：在 RC 充电回路中，电容 C 从 0V 到充电电压的 63% 所用到的时间是RC时间常数。
图中的电路：R = R20 (约等于，是因为R21 远小于 R20)
图中的电路：C = C14+C15 (约等于，是因为R21 远小于 R20)
3.3 * 0.63 = 2.08 约等于 2
图中的电路等效于 R20 和（C14 C15 并联）的一个简单的 RC 充电回路中。 2V 也约等于充电电压的 63%
充到 2V 的时间就越等于时间常数
RC 时间常数 = （R20）*（C14+C15） = 100 * 1000 * 2 /1000000 = 200ms
图中充到 2V 的时间就越等于 200ms
