这个电路有没有必要区分模拟地和数字地

Question

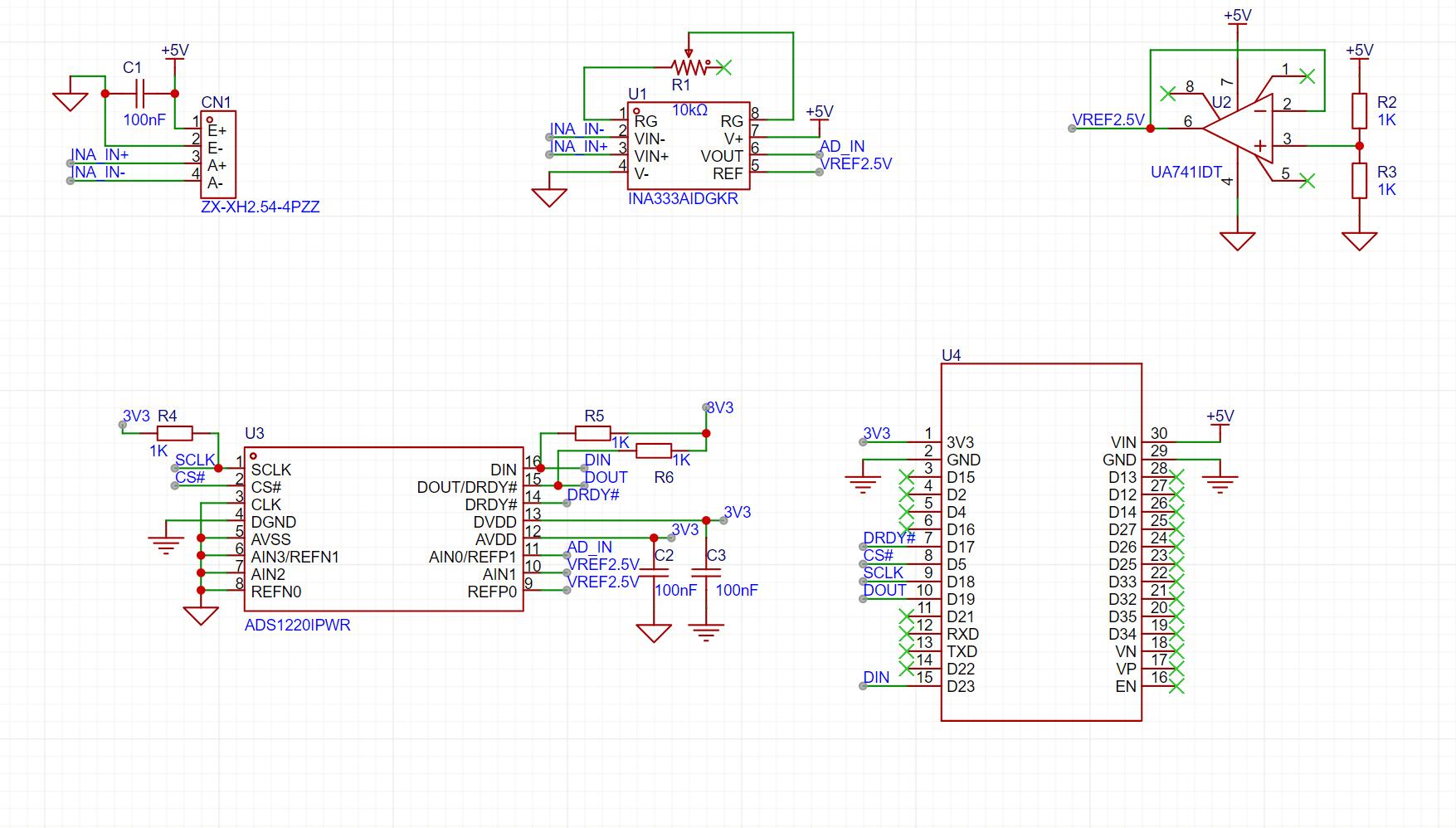

想请问一下各位这个用于称重的电路制板时有没有必要分隔模拟地和数字地啊

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在硬件开发中，特别是涉及模拟信号和数字信号混合处理的电路（如称重系统），区分模拟地（AGND）和数字地（DGND）是非常有必要的。这是为了确保系统的稳定性、精度和抗干扰能力。

---

✅ 为什么需要区分模拟地和数字地？

1. 减少噪声耦合

• 数字地通常含有高频开关噪声（如时钟、PWM等）。
• 模拟地则用于高精度的传感器信号（如称重传感器的毫伏级信号）。
• 如果两者直接连接，数字噪声会通过地线耦合到模拟信号回路中，导致测量误差或不稳定。

2. 提高信号完整性

• 模拟信号对地阻抗非常敏感，任何微小的电流变化都可能影响测量结果。
• 分离地线可以降低地回路中的电流密度，从而提升信号质量。

3. 避免地环路问题

• 在没有分隔的地系统中，不同模块之间的地电位差可能会形成“地环路”，造成共模干扰甚至损坏设备。

---

📌 解决方案：如何正确设计模拟地与数字地

✅ 1. 物理隔离地平面

• 在PCB布局中，将模拟地和数字地分开为两个独立的区域。
• 保证它们之间只有一点连接（通常是通过一个磁珠或0欧电阻）。

重点：只允许一个点连接模拟地和数字地，避免形成地环路！

✅ 2. 使用磁珠或0Ω电阻进行单点连接

• 推荐使用磁珠（Inductor）或0Ω电阻来连接模拟地和数字地。
• 这样可以在高频下阻断噪声，而在低频下保持良好的电气连接。

AGND --[Magnetic bead]-- DGND

✅ 3. 电源与地分离

• 对于电源部分，也应考虑模拟电源和数字电源的分离。
• 模拟电源应尽量靠近传感器，减少噪声引入。

✅ 4. 屏蔽和布线

• 模拟信号走线应远离数字信号和高速时钟线。
• 使用地线屏蔽或多层板来增强抗干扰能力。

---

🔧 示例代码（软件层面）

虽然地线设计是硬件层面的问题，但软件也可以辅助优化：

// 示例：在ADC采样前，关闭数字模块的时钟以减少干扰
void disable_digital_clock() {
    // 关闭数字模块时钟
    CLK->APB2ENR &= ~CLK_APB2ENR_IOPAEN; // 假设IOPA是数字模块
}

void enable_digital_clock() {
    // 重新开启数字模块时钟
    CLK->APB2ENR |= CLK_APB2ENR_IOPAEN;
}

重点：在关键模拟信号采集时，关闭不必要的数字模块，有助于减少地线噪声。

---

📝 总结

| 项目 | 是否必要 | 说明 | |------|----------|------| | 模拟地与数字地分离 | ✅ 必要 | 减少噪声耦合，提高信号精度 | | 单点连接 | ✅ 必要 | 避免地环路，防止干扰 | | 磁珠/0Ω电阻 | ✅ 推荐 | 有效隔离高频噪声 | | 软件配合 | ✅ 可选 | 关闭数字模块可减少干扰 |

---

如果你正在设计一个称重系统，建议采用上述方法，特别是在高精度测量场景下，模拟地与数字地的分离是必须的。
