AD原理图报错无驱动源

Question

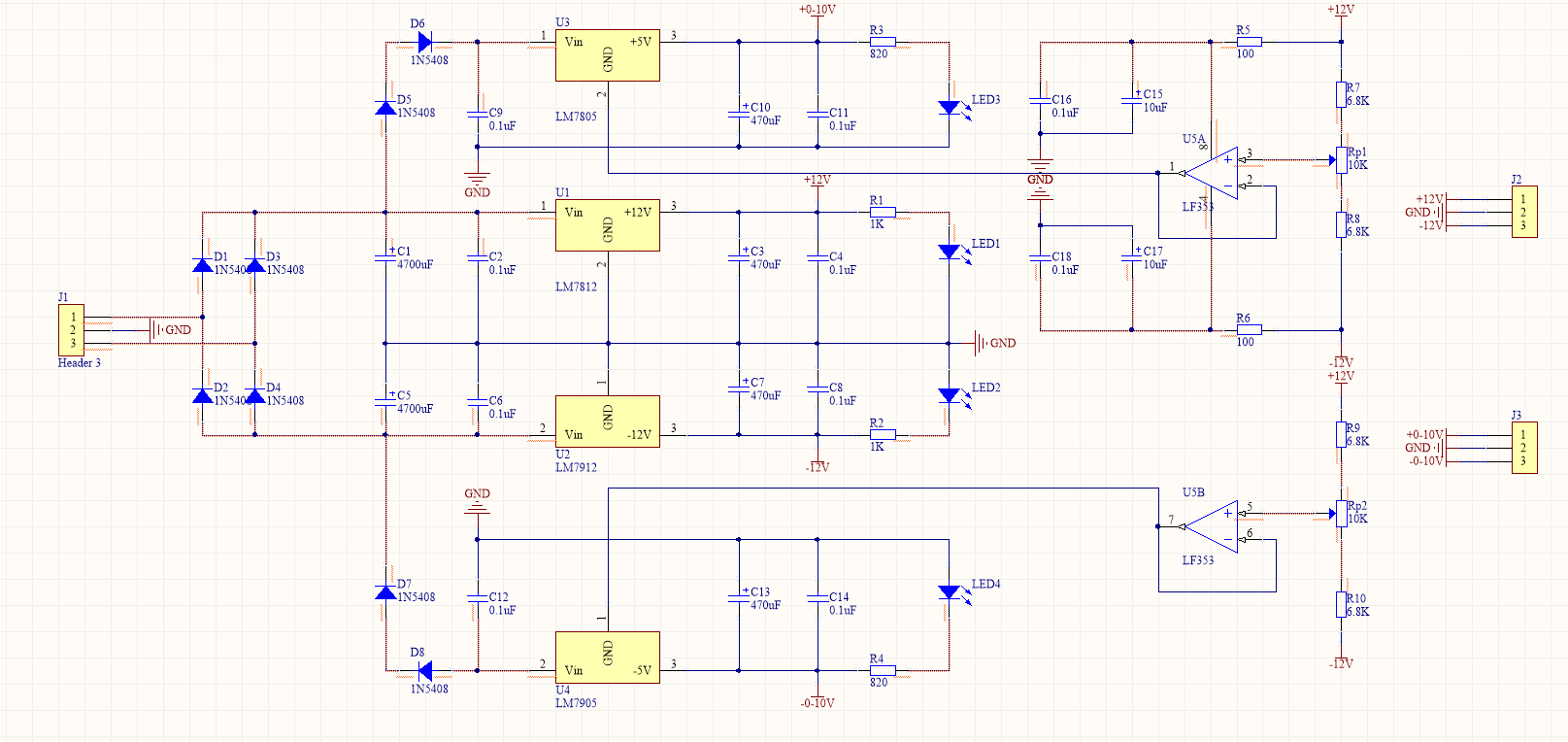

我在AD中画原理图时，一直报错说是无驱动源，不知道哪里出现了问题，求帮忙解决一下，万分感谢

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在Altium Designer（AD）中，原理图报错“无驱动源”（No Driver Source）通常是指某个元件的引脚被连接到其他网络（Net），但该引脚没有被任何具有“驱动能力”的元件所驱动。也就是说，这个网络上没有任何能够提供信号的器件，导致系统无法确定该网络的电平状态。

---

一、常见原因分析

1. 未正确连接电源或地

   • 比如VCC、GND等未连接到电源符号（Power Symbol）。
   • 有些引脚需要明确的电源或地来驱动。

2. 信号线未连接到驱动器

   • 比如一个输入引脚连接到了一条未驱动的信号线。
   • 例如：一个数字输入引脚连接到一个没有驱动的网络。

3. 使用了不正确的元件库

   • 有些元件可能没有定义其引脚的驱动类型（如输入、输出、双向等）。
   • 引脚属性设置错误。

4. 漏掉了驱动器元件

   • 比如一个LED没有接限流电阻，或者一个GPIO没有连接到MCU等驱动源。

5. 未定义电源符号

   • 在原理图中，如果某些网络需要电源或地，必须用电源符号（如VCC、GND）来连接。

---

二、解决方案

1. 检查所有电源和地是否正确连接

• 确保每个需要供电的模块都有对应的电源符号（Power Symbol）。
• 使用 Place > Power Port 添加电源端口，并确保它们连接到合适的网络。

重点提示： 如果你没有使用电源符号，而是直接用导线连接VCC或GND，可能会导致系统无法识别驱动源。

---

2. 检查所有引脚是否被正确驱动

• 打开原理图，查看是否有引脚连接到了一个未被驱动的网络。
• 使用 Tools > Electrical Rules Check (ERC) 进行检查，ERC会列出所有“无驱动源”的警告。

重点提示： ERC 是最有效的工具之一，可以帮助你快速定位问题。

---

3. 检查元件库中的引脚定义

• 打开有问题的元件（如IC、LED、MOSFET等）。
• 查看其引脚属性：
  • 是否设置了正确的方向（Input, Output, Bidirectional）。
  • 是否有“驱动”属性（Driver）。

重点提示： 如果引脚是输入（Input），那么它不能作为驱动源，只能接受信号。

---

4. 检查是否有悬空的信号线

• 原理图中如果某条信号线只连接了一个引脚，而另一个引脚未连接，这会导致“无驱动源”。
• 例如：一个信号线连接了一个MCU的IO引脚，但另一端未连接到任何设备。

重点提示： 所有信号线都应该有一个明确的驱动源或负载。

---

5. 检查是否遗漏了驱动器元件

• 比如：
  • 一个LED没有连接到限流电阻和电源。
  • 一个I/O引脚没有连接到MCU或其他驱动器。
  • 一个时钟信号没有连接到振荡器。

---

三、修改建议（示例代码/操作步骤）

示例：添加电源符号

1. 点击菜单栏的 "Place" -> "Power Port"
2. 在原理图中放置一个 VCC 和 GND 的电源端口
3. 将其连接到相应的网络（如 VCC、GND）

示例：修复无驱动源的引脚

假设你有一个MCU的某个IO引脚未被驱动：

1. 双击该IO引脚，打开属性窗口
2. 确认该引脚是输出（Output）还是输入（Input）
3. 如果是输出，则应连接到一个驱动源（如 MCU 内部逻辑）
4. 如果是输入，则应连接到一个信号源（如按钮、传感器）

---

四、总结

| 问题 | 解决方案 | |------|----------| | 电源未连接 | 添加电源符号并连接到相应网络 | | 信号未驱动 | 确保信号线连接到驱动源（如MCU、晶振等） | | 引脚定义错误 | 检查元件库中引脚的类型和方向 | | 悬空信号线 | 删除或连接未使用的信号线 | | 驱动器缺失 | 添加驱动器元件（如MCU、晶体等） |

---

如果你能提供具体的原理图截图或部分电路图，我可以更准确地帮你定位问题。希望以上内容对你有帮助！
